2018.9.13
かんたん操作ガイド「図面(DXF)連携機能」「下絵(BMP他)連携機能」を公開いたしました。
2018.5.14
Amazon.co.jpでの販売を開始いたしました。
2018.4.20
2018.4.17
ルミナスプランナー7.2/ライトの画面変更点を公開しました。
2018.2.14
ルミナスプランナー7.2ライト を公開しました。

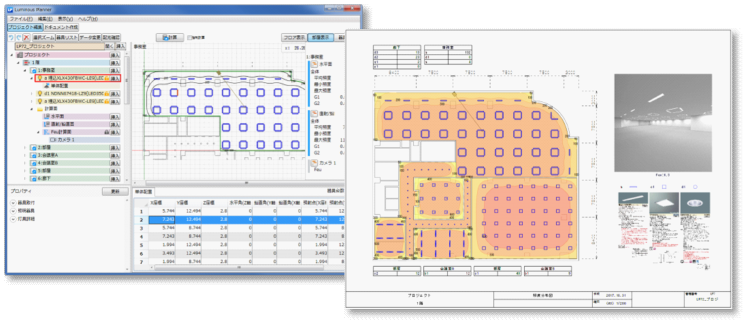

提案書作成機能をパワーアップ!

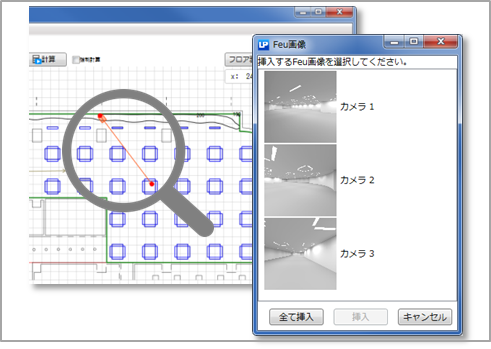

従来からの照度分布計算に加え、あかり空間の訴求に便利な簡易CG機能を搭載いたしました。




視点(カメラ)を設定すれば計算ボタンひとつで照度分布図とCG画像が同時に生成されます。
陰影画像に加え照度・輝度の色分けにも対応。




複数視点(カメラ)の設置が可能。あかり空間の検討が簡単スピーディに。

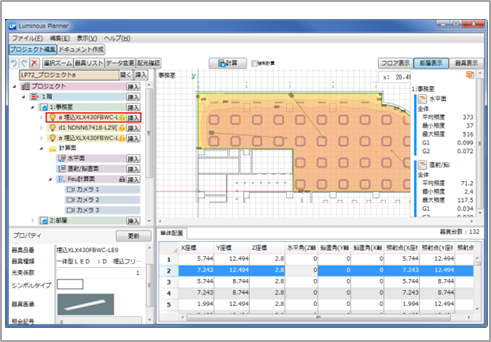

旧バージョン(Ver.6.2以前)から操作画面をリニューアル。メイン画面でほぼ全ての入力計算が可能に。さらにVer.7.2では、部屋形状と照明計算の入力画面を統合、より簡単、直感的な操作が可能に。





使用した照明器具を姿図出力することが可能になりました。姿図専用ツールとの連携により閲覧・印刷が可能です。

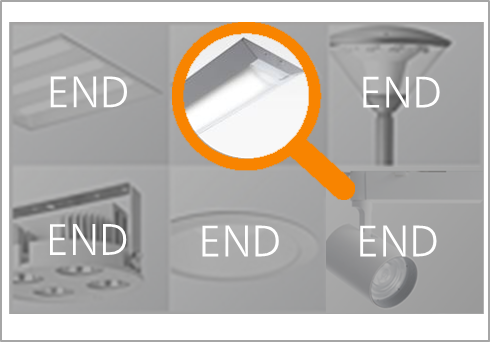

すでに生産終了となった照明器具品番の検索が可能に。リニューアル等での置換え検討に便利です。

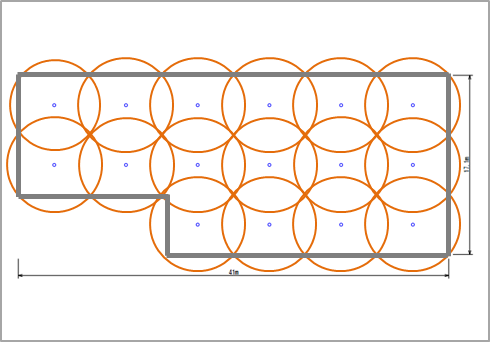

非常照明計算時、2lx(1lx)範囲の描画が可能になりました。

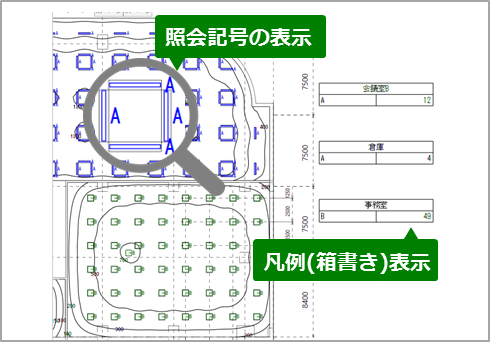

CAD( DXF )出力時の機能を強化。器具シンボルの横に照会記号、器具の凡例(箱書き形式)表示に対応しました。
(*)印は ルミナスプランナー(有償版)の機能です。ルミナスプランナーライト(無償版)には含まれていません。

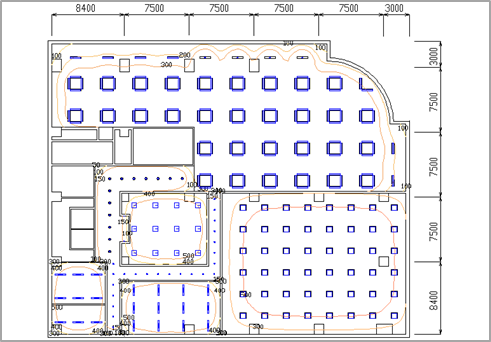

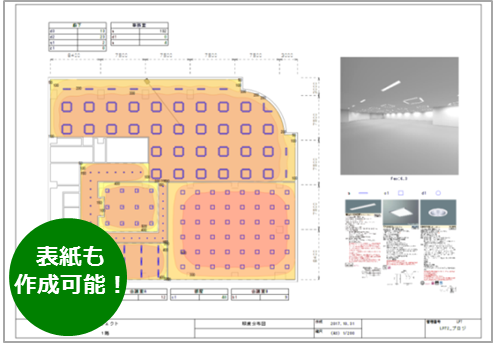

部屋毎の照度分布図や照度計算書はもちろん、取り込んだ図面と合わせたフロア全体の照度分布図も出力が可能。
その他、器具写真の一覧表出力、表紙作成、CG画像貼付や文字入力など、ルミナスプランナーひとつで提案書作成が可能です。





フロア全体の照度分布図出力が可能。さらに表紙作成、CG画像・器具写真の貼付、文字記入に加え、位置移動など自由なレイアウトが可能。ルミナスプランナーひとつで提案書作成が行えます。

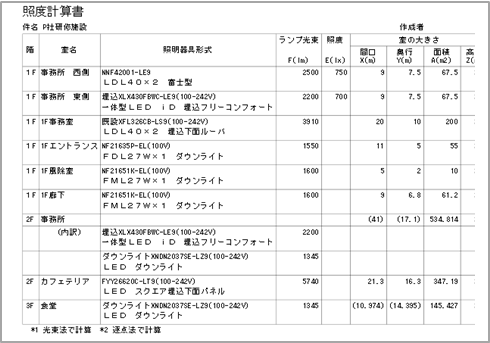

設定した部屋毎に計算結果を一覧で出力。多角形室や複数器具を配置した部屋も出力が可能です。

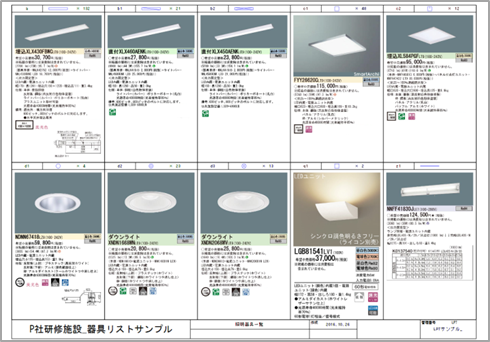

使用した器具小組写真を一覧表で出力できます。


照会記号、シンボルと器具台数をまとめて表示します。

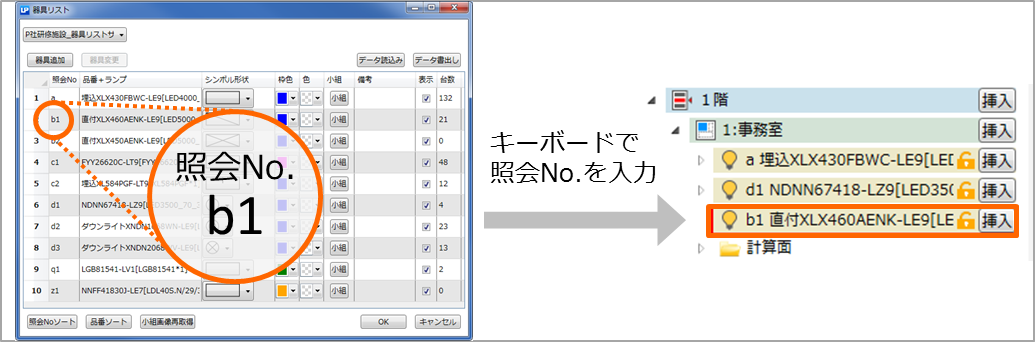

部屋に器具を配置する際の器具呼出しに、器具リストで設定した照会記号を入力するだけで、簡単に器具を呼び出すことが可能です。

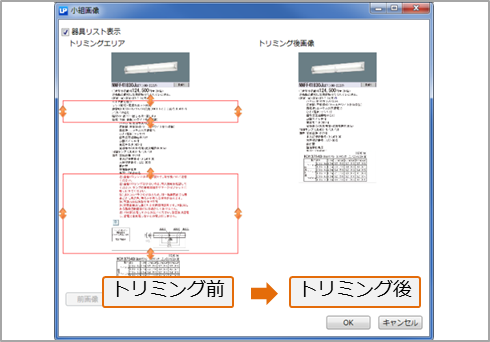

画面右側のプレビューを確認しながらトリミングが可能です。


器具一覧表への表示/非表示も同画面で指定できます。

DXFやJPGなどから平面図を取り込めます。

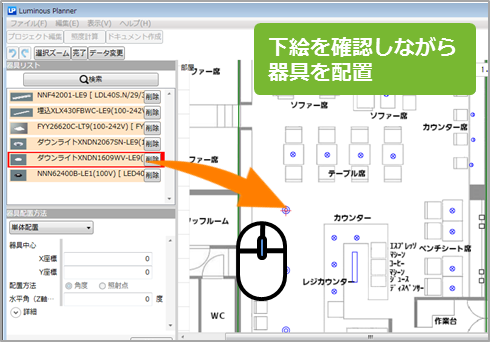

図面からの部屋・照度計算エリア・器具配置を確認しながら、照明計画を検討することが可能です。

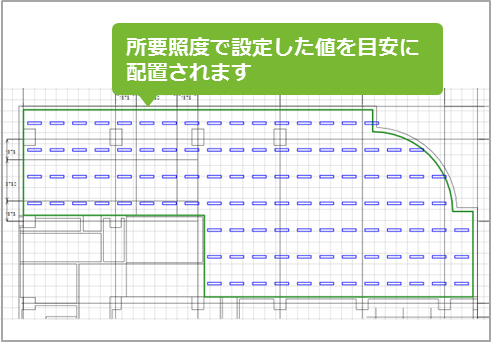

長方形室に加え、多角形の部屋へも照度指定で均等に、照明器具を配置することが可能です。

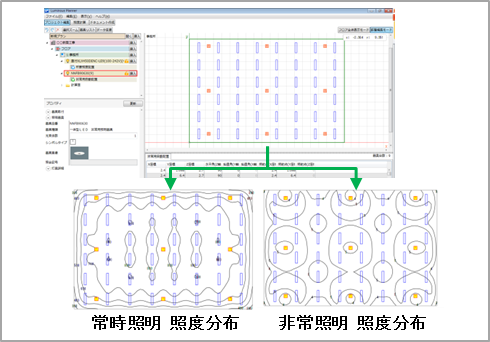

常時照明と非常時照明器具を、同一の部屋内で配置ができます。照明器具の取り合いを確認しながら照度の検討が行えます。

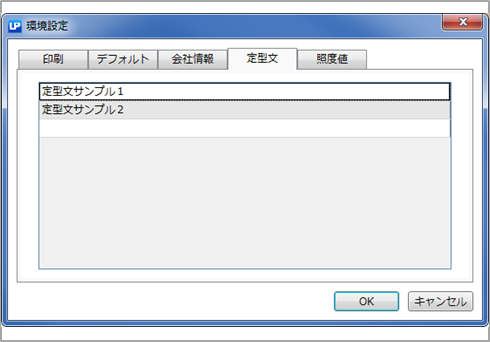

ドキュメントに記載する文章を定型文として保存が可能。毎回入力する手間を省き作業効率がアップします。




照度分布図のカラー照度ラインを、DXF出力時でもそのままカラーで出力することができます。

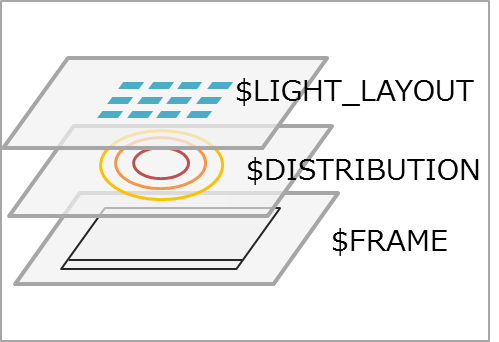

DXF出力時、器具や照度分布曲線をレイヤーで分けて出力が可能。CADでの作業効率がアップします。

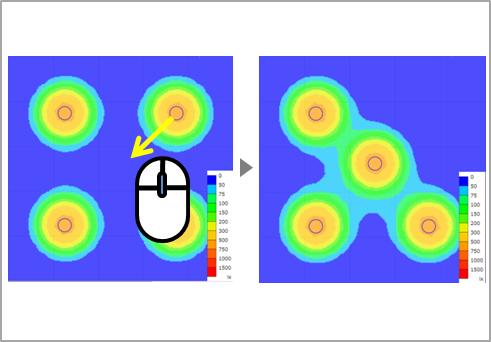

器具配置を検討する段階で、器具位置・照射点の移動に追従し照度の確認が可能です(直射照度のみの照度計算となります)

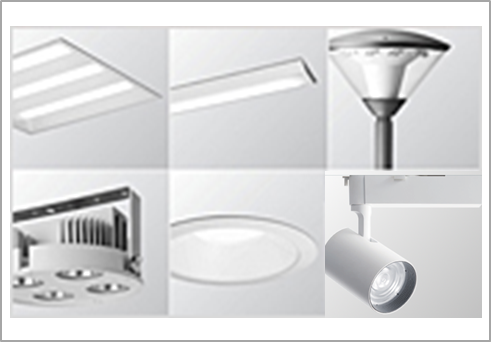

最新の照明器具データがインターネットを介して更新できます。


お客様のご使用環境により使用できない場合があります。
(*)印は ルミナスプランナー(有償版)の機能です。ルミナスプランナーライト(無償版)には含まれていません。

旧バージョンとの機能比較詳細は こちら


一部機能に制限があります。


・Microsoft,Windowsは米国Microsoft社の登録商標です。


※1
 先にお振込頂いてからのお申込みとなりますのでご了承ください。
※2
 インターネットバンキングでお振込の場合、手続完了画面を印刷し申込書と合わせてFAXにてお申込みください。
※3
 管理番号はCD-RまたはDVD-Rのケースに貼付のシールに記載しております。

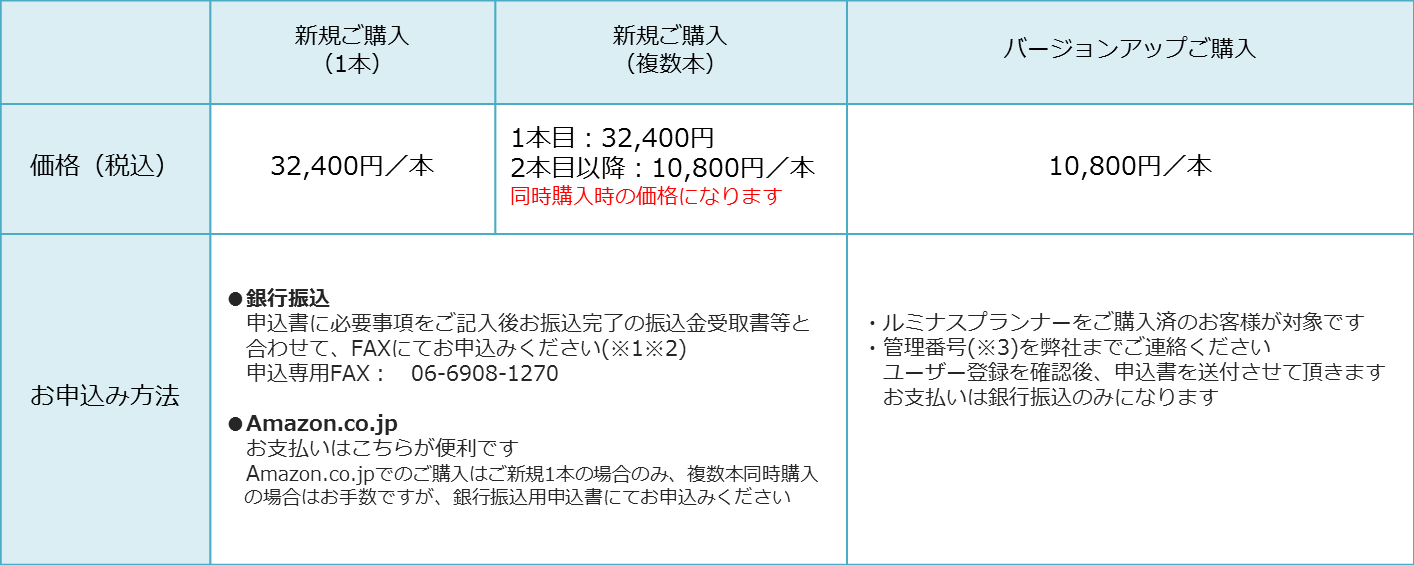

2018年2月現在の価格になります。価格および申込み種類は、予告なしに変更する可能性があります。

ご提供価格: 32,400円(税込)/1セット(DVD-ROM)


ご提供価格: 1本目 32,400円(税込)+ 2本目以降 10,800円(税込)
1本目と同時ご購入の場合に限ります。
例:
新規で5本ご購入の場合  合計 75,600円(32,400円×1本+10,800円×4本)


ご提供価格: 32,400円(税込)/1セット(DVD-ROM)
複数本同時購入の場合は2本目以降の価格が変わりますので、銀行振込でのお申込みにてご購入ください。
領収書は、Amazon.co.jp からの発行になります。詳細はこちらをご確認ください。




ルミナスプランナーをご購入済みのお客様は、10,800円/本(税込)でバージョンアップのご購入が可能です。



管理番号を  こちら までご連絡ください。ユーザ登録確認後、専用申込書を送付させて頂きます。


当ソフトは「Luminous Planner(有償版)」の機能限定版です。
非常灯自動配置、照明器具の傾斜配置などのより複雑な照明設計には「Luminous Planner(有償版)」をご利用ください。




インストール時に「Microsoft .NET Framework 4 or greater が必要です」というエラーが出る場合は下記をインストールしてください。
下記①②の順にインストールしてください。Microsoftのサイトへ移ります。



マニュアルをダウンロードできます(約28MB)
ルミナスプランナー/ルミナスプランナーライト共通になります。



旧バージョン(ver 6.2)は こちら
旧バージョンにつきましては、予告なしにサービスを終了する可能性があります。


よく使う機能をピックアップしてご紹介しています。

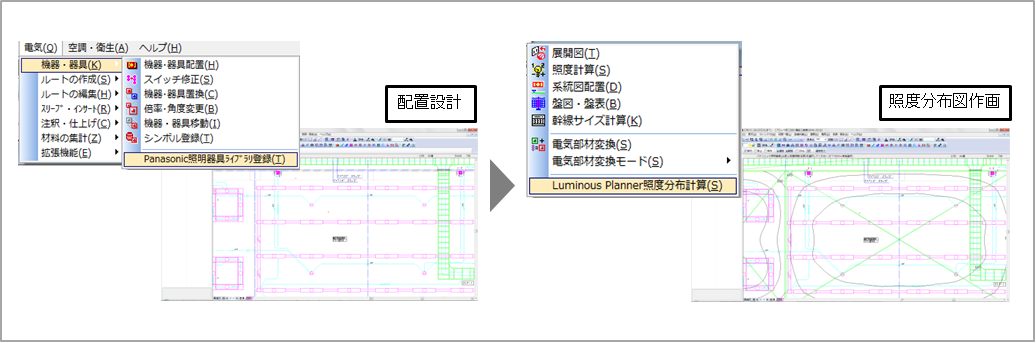

各社の設備CADソフトにルミナスプランナーが標準で実装されています。









対応CADソフト(2018年4月現在):
CADEWA
CADCity
FILDER Cube
ANDES電匠
Rebro
CADWe’llTfas
(一部のソフトはオプションでIES形式の配光にも
対応しています)




当プログラムには「Luminous Planner Lite」は含まれておりません。
ご利用の方は、 こちら からプログラムをダウンロードし、インストールを行ってください。



各種マニュアルをダウンロードできます。


設備CADの操作で送風機、換気扇などの商品情報(CAD図面)が取込めます。
対応CADソフト: CADEWA


CADEWAとルミナスプランナーライトの連携運用ガイドになります。

・CADEWAは株式会社四電工の登録商標です。
・CADCityはタナックシステム株式会社の登録商標です。
・FILDER Cubeはダイキン工業株式会社の登録商標です。
・ANDES電匠は株式会社システムズナカシマの登録商標です。
・Rebroは株式会社NYKシステムズの登録商標です。
・CadWe'llTfasは株式会社ダイテックの登録商標です。
・その他の会社名、商品名は各社の商標または登録商標です。
