スマートHEMS : システム構成図

一覧

TOP

下記図は代表的な商品を紹介した図です。
よってシステム構成図も代表的なものであり、実際の配線図ではありませんのでご注意ください。

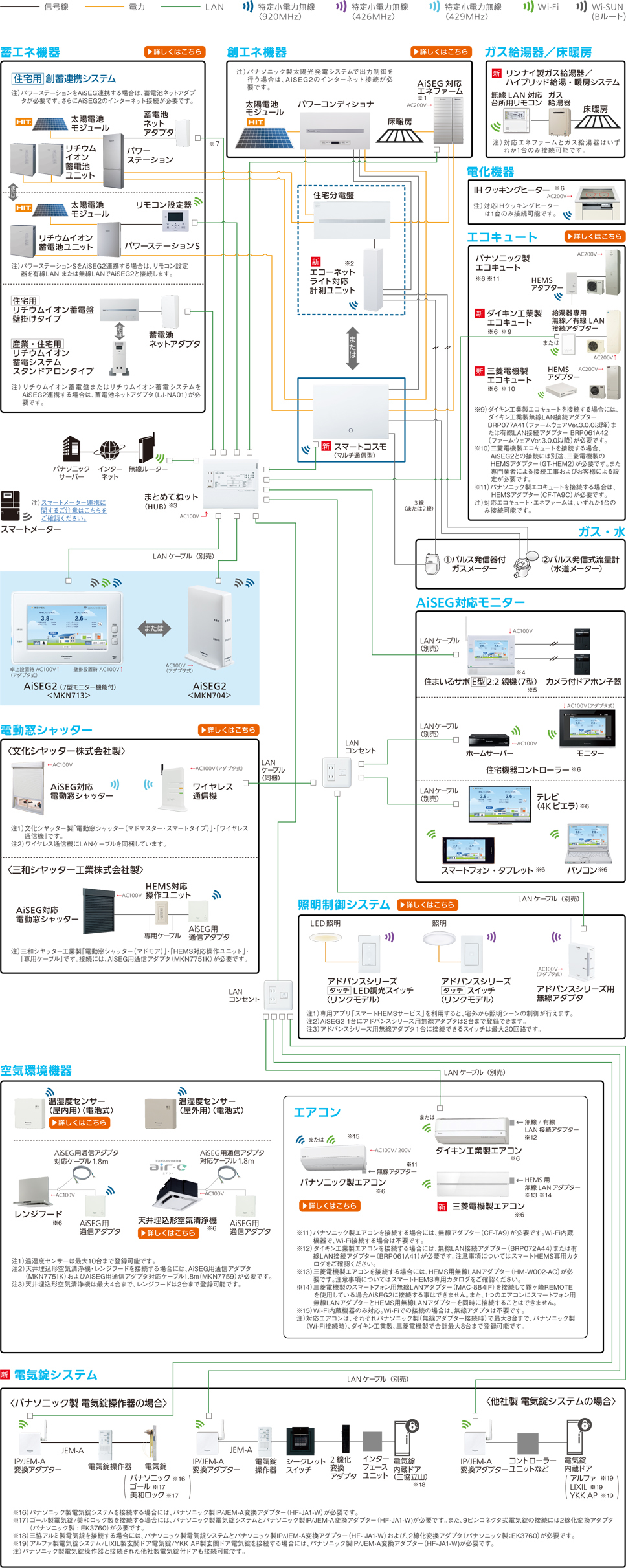

スマートHEMSシステム構成図
  • AiSEGに対応していないエネファームは、発電電力のみ計測可能です。
  • 主幹漏電ブレーカを切らずに計測ユニットの電源を切れるように、ブレーカを設置してください。また計測ユニットは、単相3線の電源配線が必要です。
  • まとめてねットは、宅内LAN配線をコンパクトにまとめるための設備です。宅内7ポートのスイッチングHUBを内蔵していますが、ポート数が不足する場合はHUBを接続してください。新築時におすすめします。また既築の場合など、無線ルーターからLAN接続する場合は、まとめてねットは不要です。
  • 住まいるサポ E型 のアンテナはワイヤレス防犯センサー、ワイヤレス連動型住宅用火災警報器との連携時に利用するものです。AiSEGとは通信できません。
  • 副親機(または通話副親機)を1台増設できます。またワイヤレス防犯センサー、ワイヤレス連動型住宅用火災警報器、電気錠システムの接続も可能です。
  • 対応機種についてはこちらをご確認ください。
  • AiSEG用エネルギー計測ユニット使用時のみです。(スマートコスモには接続できません)
  • ※10 太陽光発電の出力制御不要の場合の接続信号線です。
  • ※11 太陽光発電の出力制御を行う場合の接続LANケーブルです。
  • ルーター(市販品)と有線LAN接続する機器(AiSEG、住まいるサポ E型 など)の設置場所が近傍でない場合、あるいは別の部屋に設置する場合、必ず宅内のLAN環境を構築してください。
  • 掲載写真の画面は、はめ込み合成です。 実際の画面とは異なる場合があります。
  • イラストや図の内容はイメージです。
  • AiSEGは1つのシステムにつき1台のみ接続できます。
  • スマートコスモでは、JEM-A機器は接続できません。
  • AiSEGの画面は宅外から見ることはできません。
