デマンド制御&見える化ソリューション

分岐回路計測により、使用実態に合わせたデマンド制御を実現

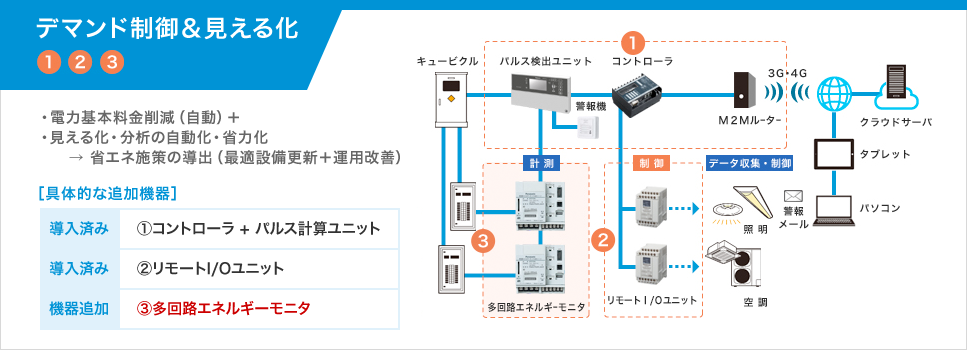

デマンド制御&見える化ソリューション

  • 機能
  • エネルギーの見える化
  • 参考価格

機能

分岐回路を計測することで、フロアや設備機器単位での見える化ができ、より効果的な運用改善施策の検討へ繋げることができます。

  • 見える化(主幹)
    受電電力の見える化を行います。
  • デマンド警報
    デマンド目標値を超えそうになると警報機とメールでお知らせします。
  • デマンド制御
    デマンド目標を超えそうになるとあらか
    じめ設定した機器を自動で制御します。
  • 見える化(分岐)
    分岐回路を計測することで、フロアや機器単位での見える化を行います。

エネルギーの見える化

タブレットやパソコンでいつでもどこでもエネルギー使用状況の確認ができ、省エネポイントの発見に役立ちます。受電点の計測だけでなく、各回路ごとに計測することで、どこで電気を使用されているのかが明確になるため、設置現場の使用実態に合わせたより具体的な運用改善策を検討することができます。具体的な省エネポイントなどはEM工事会社より、ご提案させていただきます。

  • 各回路の計測データ

    月・週・日・時間ごとに、いつ、何に、どれだけ電気を使用したかわかります。計測データはCSVファイルとしてダウンロードも可能です。

    各回路の計測データ

  • 総量電力ナビゲーション

    年間使用電力量の目標値を設定することで、タイムリーに目標達成に向けた状況が確認でき、1年後の姿を見据えた施策が検討できます。

    総量電力ナビゲーション

多回路エネルギーモニタ

多回路エネルギーモニタは、各分岐回路の電力情報を計測し、コントローラーに送信します。

  • 多回路エネルギーモニタ
  • 特徴

    多回路エネルギーモニタは最大10台まで接続が可能です。

    ケーブル長は最大800mです。

    計測ポイント数は、CTを使用して最大160ポイントです。

    タブレットを使用した遠隔設定が可能です。

    設定情報は、ASPサーバでバックアップ/リストアが可能です。

既にパナソニックの計測装置を導入されているお客さま

既に多回路エネルギーモニタを導入して頂いているお客様は、エマネージシステムへ拡張して頂くことで、ASPサービスを活用したエネルギーの見える化、そしてデマンド監視〜自動制御が実施できるようになります。また、EM工事会社にエネルギーの管理代行をお願いすることができます。

  • 多回路エネルギーモニタ
  • エマネージ デマンド制御&見える化ソリューション

導入済み多回路エネルギーモニタからエマネージ[デマンド制御&見える化ソリューション]への拡張が可能です。

多回路エネルギーモニタ

EM工事会社による分析診断

電気をどのフロアで多く使用しているのか、フロア別、エリア別に分割することで省エネポイントがより明確になります。

回路別電力の積み上げグラフ

  • 電気をどの系統(照明・空調・コンセントなど)で多く使用しているのか、使用電力量・デマンドデータを、「系統別」に分類することで、省エネポイントがより明確になります。

    系統別電力の積み上げグラフ

  • デマンド電力値推移グラフ

    最大デマンド電力値の発生日時の特定、推移、発生傾向を確認することで、発生の原因・対策を明確にします。より効果的なデマンドコントロールが可能となります。

    デマンド電力値推移グラフ

参考価格

電気料金削減効果※概算

デマンド:18kw削減
 使用電気量:8,900kWh削減
基本料金:30万円/月(36.0万円/年)+電気量料金:1.1万円/月(13.7万円/年)
=4.1万円/月(49.7万円/年)

投資回収年数※概算

約2.7年 機械価格:136万円
年間削減電気代:49.7万円/年

参考価格

約136万円

●Emanageコントローラ:1
●パルス検出ユニット:1
●リモコントランス:1
●ネオアラームミニ:1
●M2Mルータ:1
●リモートI/Oユニット:4
●多回路エネルギーモニター:4

リースを利用する場合※概算

27,000円/月 (5年リース)
※お客様の状況により変動致します。

電気料金削除分41,000円/月 -
リース月額料27,000円/月
=14,000円/月
 リース契約期間中、14,000円の省マネー

【補足】電気料金削減効果の算定根拠

※東京電力「業務用電力(契約電力500kW未満)」(2015年12月現在)を適用しています。

■基本料金

・料金単価:1684.8円/kW
 削減金額(円/月) = 1684.8円/kW × 削減kW

削減自動制御+各回路見える化による削減:18kW削減→3.0万円/月 削減

■電力量料金

・従量料金単価:17.13円(夏季単価) 15.99円(その他季単価)、燃料費調整額:-1.73円/kWh
 削減金額(円/年) = (従量料金単価-燃料費調整額) × 削減kWh

8,900kWh/年 削減→13.7万円/年 削減 (1.1万円/月 削減)
