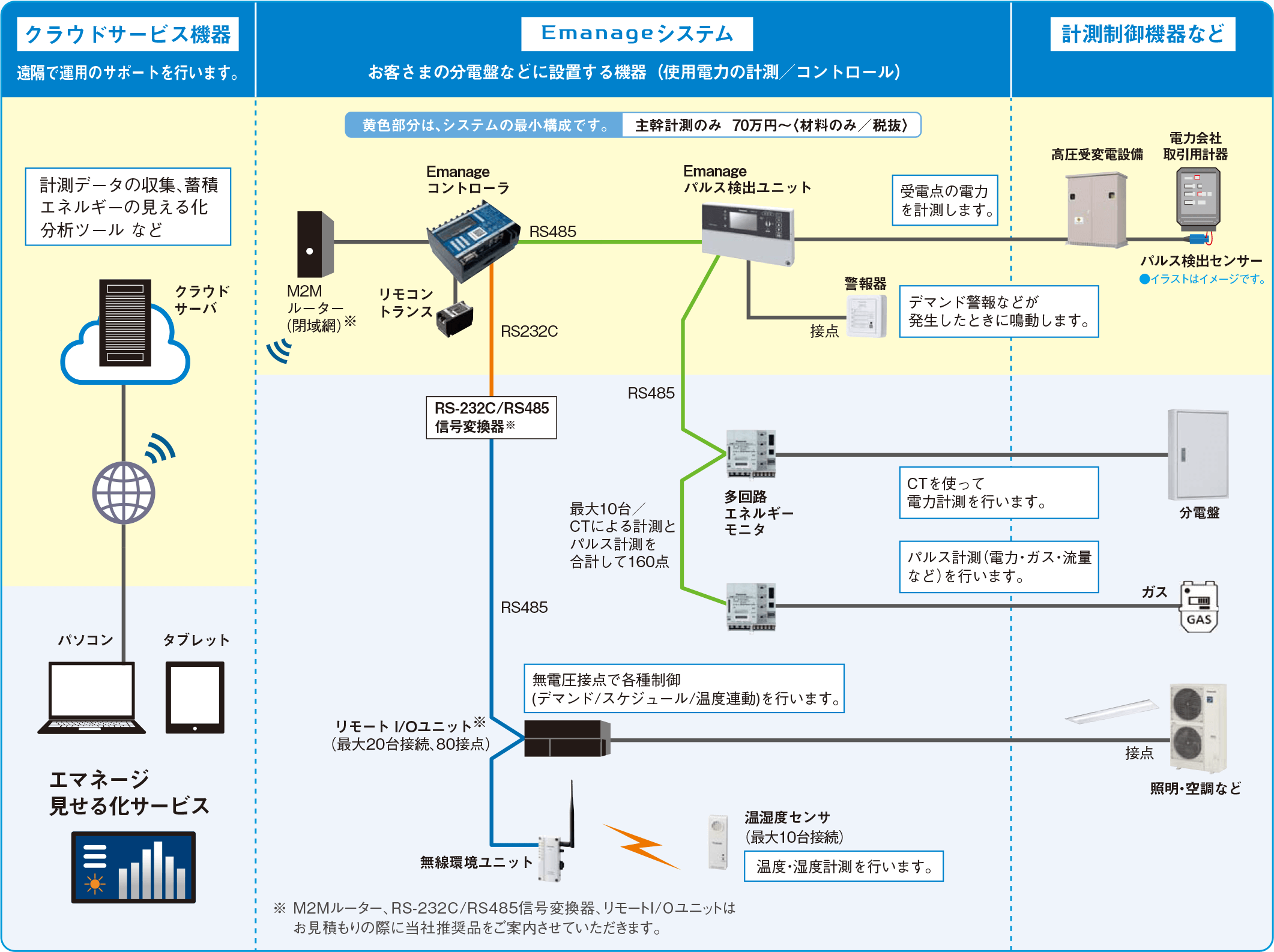

システム構成図

システム構成図

表示装置※エマネージ見せる化サービス

デジタルサイネージディスプレイ「AF1シリーズ」または汎用パソコンのどちらかを選択することができます。

デジタルサイネージディスプレイ「AF1シリーズ」

デジタルサイネージディスプレイ
「AF1シリーズ」

フルハイビジョン液晶ディスプレイ
AF1 Series
55v型 TH-55AF1J
49v型 TH-49AF1J
42v型 TH-42AF1J

汎用パソコン

汎用パソコン

OS:MicrosoftR Windows7/ Microsoft® Windows10
推奨ブラウザ:Internet Explorer® 11(Microsoft® Windows7をご利用の場合)
Microsoft Edge® (Microsoft® Windows10をご利用の場合)
解像度:W1,920×H1,080

ネットワーク

お客様建物内の既設LANやWiFiをご活用いただけます。
なお、本サービス用に別途インターネット回線をご用意いただく場合には、弊社までお問い合わせください。

データ容量(目安)

10~15GB/月
画面の切替を10秒周期、24時間運用した場合
※表示するグラフや画面、切替周期によって差異があります

通信速度

300kbps以上を推奨

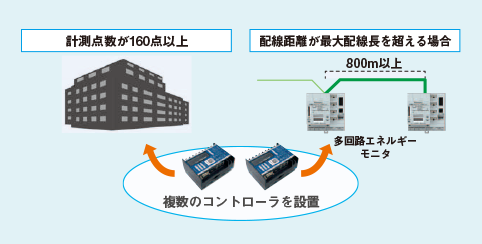

大規模施設対応

計測点数が不足したり、機器間の配線距離が長い場合には、複数のコントローラを設置して管理できます。

大規模施設対応

低圧受電施設対応

多回路エネルギーモニタと電力会社取引用計器を接続することで、低圧受電のお客様にもご使用いただけます。

低圧受電施設対応

さまざまな機器との接続によるデマンド制御

照明器具(PiPit+)との連動

明るさセンサとの連動で最大デマンド値を抑制できます

明るさセンサとの連動で最大デマンド値を抑制できます

接続機器:PiPit+セパレートセルコン明るさセンサタイプ

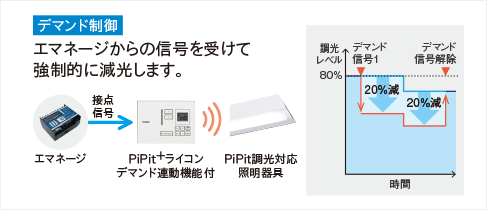

PiPit+のスケジュール機能にデマンド制御を連動できます

PiPit+のスケジュール機能にデマンド制御を連動できます

接続機器:PiPit+デマンド連動機能タイプ

パッケージエアコンとの連動

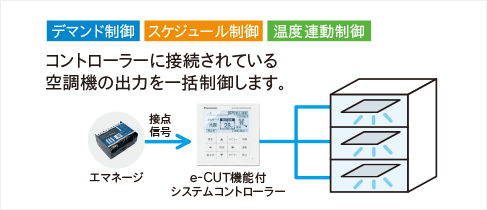

空調機を一括制御

空調機を一括制御

コントローラーに接続されている空調機の出力を一括制御します。
接続機器:e-CUT機能付システムコントローラー

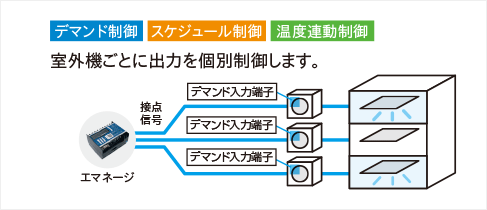

空調機ごとに個別制御

空調機ごとに個別制御

室外機ごとに出力を個別制御します。
接続機器:デマンド端子搭載室外機
