コンパクトブレーカを搭載した回路増設用分電盤。省スペースで最大4回路を増設可能。コンパクトブレーカを搭載した回路増設用分電盤。省スペースで最大4回路を増設可能。

特長

エコキュート・IHクッキングヒーターなどの専用回路が省スペースで増設可能。
100/200V回路の組み換え自由。

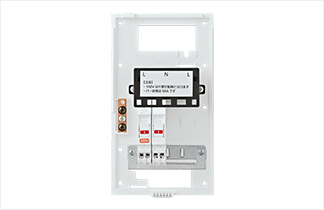

省スペース

省スペース

タテ220mm・ヨコ127mm・フカサ75mmのコンパクトサイズで狭いスペースでも取付可能です。

>盤定格50A

盤定格50A

一般回路増設はもちろん、高容量負荷に対応した盤定格です。

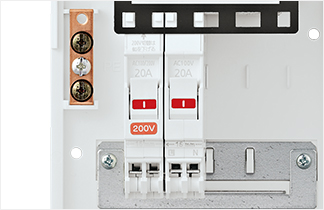

簡単接続・最大4回路

簡単接続・最大4回路

速結・プラグインだからワンタッチで確実に接続できます。
100V、200V回路の組み合わせなど、2~4回路タイプをご用意しています。

ノックアウト付で、露出配線にも対応。

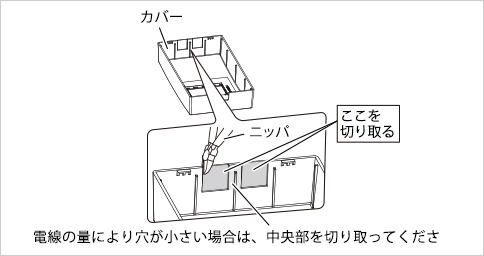

露出配線する場合、カバー上部をニッパで2mm程度切込みを入れ、ペンチで中央部をはさんでもぎ取り、カッターナイフ・ヤスリで仕上げてください。(電線の量により、切り取る大きさを決めてください)

注)カバーが割れるおそれがありますので、徐々に切り取ってください。ホコリや小動物の侵入を防ぐため、通線後の隙間はパテなどで埋めてください。また、電線を伝って水が内部に浸入しないように考慮してください。

ノックアウト付

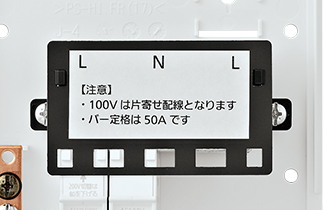

※100V回路は片寄せ配線となりますので、施工時は注意してください。下記、内線規程をご参照ください。

    ご注意

    内線規程2016年度版

    1350-1 〔不平衝負荷の制限〕(対応省令:第4条)

  1. 低圧受電の単相3線式における中性線と各電圧側電線間の負荷は、平衝させること。ただし、3605-2(分岐回路の種類)3項②で規定されている片寄せ配線を行った単相3線分岐回路にあたってはこの限りではない。(勧告)
    〔注3〕片寄せ配線を行った単相3線式分岐回路は構造的に平衝させることができないため、当該分岐回路に限り不平衝負荷の制限から除いている。ただし、この場合は幹線においては負荷を平衝させること。

商品ラインアップ

製品タイプ(代表例)

200V標準搭載(2+2) BQNE222K

200V標準搭載(2+2)

BQNE222K

希望小売価格 4,800円(税抜)

搭載ブレーカ:
2P1E 20A 100V / 2P2E 20A 200V

仕様
(回路数+回路スペース)
搭載ブレーカ
品番 希望小売価格
(税抜)

2P1E
20A
100V

2P2E
20A
200V

2P2E
30A
200V

一般回路増設用(2+2)

2

-

-

BQNE22K

4,400円

一般回路増設用(3+1)

3

-

-

BQNE31K

5,300円

一般回路増設用(4+0)

4

-

-

BQNE40K

6,200円

200V標準搭載(2+2)

1

1

-

BQNE222K

4,800円

IH専用回路搭載(2+2)

1

-

1

BQNE223K

5,250円

エコキュート・IH専用回路搭載(2+2)

-

1

1

BQNE2232K

5,660円

● 盤定格:50A ● 配線方式:1Φ3W 100/200V,1Φ2W 100または200V

寸法図・配線例

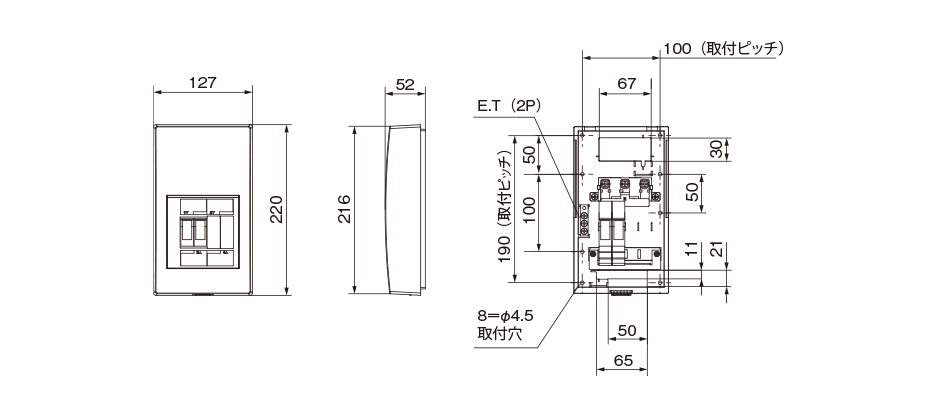

寸法図(寸法表示単位:mm)

寸法図寸法図

配線例

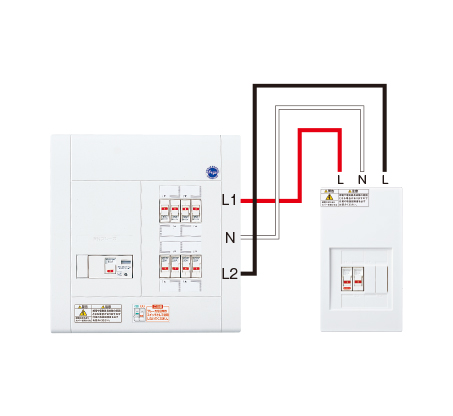

100V回路をL1-Nでとる場合

配線例:回路をL1-Nでとる場合配線例:回路をL1-Nでとる場合

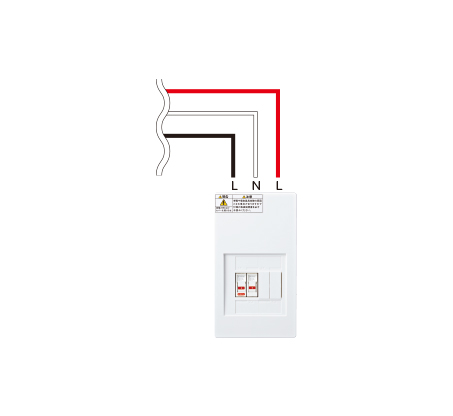

100V回路をL2-Nでとる場合

配線例:回路をL2-Nでとる場合配線例:回路をL2-Nでとる場合
  • ● 100V回路は片寄せ配線となっていますので、内線規程の〔不平衝負荷の制限〕を考慮してください。

取替方法

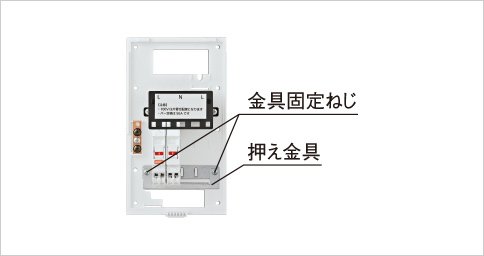

左右の金具固定ねじを外し押え金具を取り外してからブレーカの取り替えを行ってください。

取替方法
