HEMS対応住宅分電盤スマートコスモ

スマートコスモ コンパクト21住宅分電盤 これからの住まいのスタンダード。HEMS対応住宅分電盤、新登場!

特長

住宅分電盤内の全回路に分岐電流センサ搭載で、施工時間を短縮。
最大49回路計測で配電と情報の中枢を担います。
住宅新築時における太陽光発電システムやエネファーム、創蓄連携システムへの対応をはじめ、将来的に設備を導入する場合でも、スマートコスモ本体内に通信ユニットや連系ブレーカを収納できます。
また、全分岐回路へ分岐電流センサを標準搭載しているので、AiSEGとつながることで簡単に回路毎の電気の見える化が可能になり、きめ細かな電気の使用量の確認などができます。

住宅分電盤としての特長

新しい住宅分電盤の「カタチ」で、施工性と安全性をさらに向上。

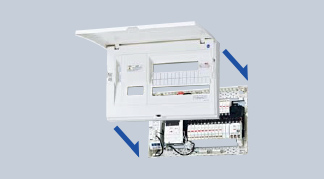

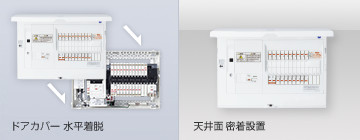

ドアカバーが水平着脱でき、取付施工性が向上しました。
ドアカバーを正面から水平着脱可能にし、カバーの取付施工性を向上しました。これにより、天井面へ密着設置が可能になり、設置場所の自由度が高まります。

ドアカバー水平着脱 天井面 密着設置

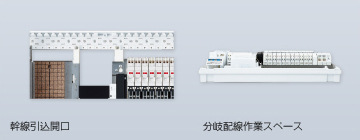

幹線引込開口と分岐配線作業スペースの拡大により、
配線施工性が向上しました。
幹線引込開口の拡大と、分岐配線作業スペースの見直しにより、配線施工性を向上しました。

幹線引込開口 分岐配線作業スペース

3回路分の分岐スペースを標準装備、
増設回路の多用途に対応します。
分岐ブレーカや発電連系ブレーカ、避雷器や地震による電気火災事故を未然に防ぐ感震遮断ユニットも搭載可能です。

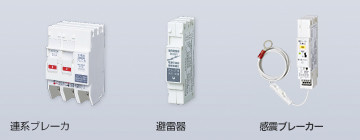

連系ブレーカ 避雷器 感震遮断ユニット

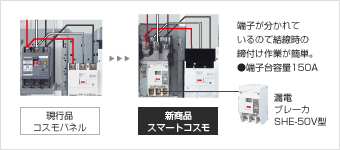

コンパクトブレーカ3P3E
1次送り専用太陽光発電用にコンパクト漏電ブレーカSHE-50V型を新開発。20A〜50Aを品揃えし、コンパクトブレーカ専用端子台と組み合わせることで端子の共締めをなくし、施工性と安全性を向上しました。

現行品コスモパネル 新商品スマートコスモ 端子が分かれているので結線時の締付け作業が簡単。●端子台容量150A 漏電ブレーカSHE-50V型

ページの先頭へ

HEMS対応住宅分電盤としての特長

新開発の分岐電流センサを搭載。これからは全分岐回路計測が標準。

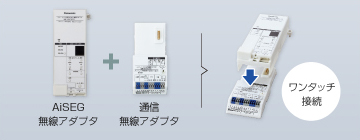

通信アダプタがワンタッチで接続、
簡単に機能拡張ができます。

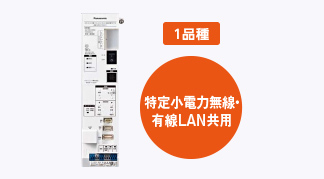

AiSEGとの通信に必要なAiSEG無線アダプタを標準搭載し、住宅分電盤の使用設定をしてお届けします。また、ガス・水道・創蓄連携システムなどと接続する通信アダプタ(オプション品)をご用意しています。ワンタッチ接続が可能なのでカンタンに機能拡張できます。

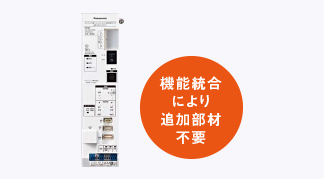

計測・通信機能をオールインワン。スッキリ空間を提供します。
AiSEG無線アダプタや周辺機器を住宅分電盤内に搭載することで、設置スペースを削減し、スッキリ空間を提供します。

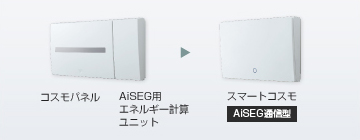

AiSEG無線アダプタ 通信無線アダプタ ワンタッチ接続コスモパネル AiSEG用エネルギー計算ユニット スマートコスモ AiSEG通信型

新開発の分岐電流センサによりCT不要、
配線施工性が大幅にアップします。
住宅分電盤の内部へ、当社独自の電流センサを標準搭載。この電流センサは負荷設備だけではなく、 2次側へ接続する自家発電設備もCTを使わず計測が可能。全分岐回路の電流計測でCTが不要になり、配線施工性を大きく向上しました。
最大49回路の計測が可能、
さまざまな配電パターンへの対応を実現します。

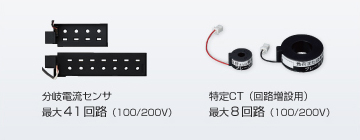

1次側へ搭載される深夜電力機器などの電流計測用に、8回路まで増設可能な特定CTをご用意しています。(オプション品)
分岐電流センサとあわせて、最大49回路の計測により、さまざまな配電パターンへの対応を実現します。

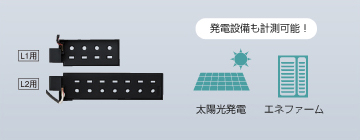

発電設備も計測可能! 太陽光発電 エネファーム L1用 L2用分岐電流センサ最大41回路(100/200V) 特定CT(回路増設用)最大8回路(100/200V)

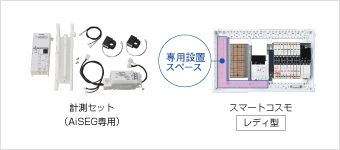

将来の備えに対応した、レディ型
ご用意しています。
計測セット(AiSEG専用)後付け可能な住宅分電盤もラインアップ。分岐電流センサを標準搭載しているので、コネクタ接続で全分岐計測が可能です。注)後付けの場合、計測セット(AiSEG専用)を設置する住宅分電盤の仕様を、AiSEG無線アダプタで設定する必要があります。

計測セット(AiSEG専用) スマートコスモレディ型 専用設置スペース
