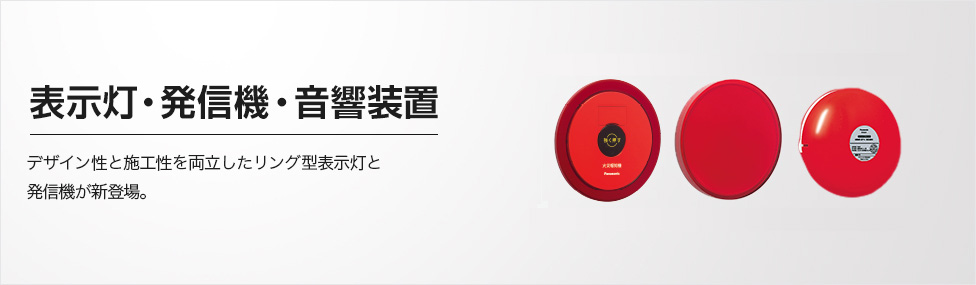

表示灯・発信機・音響装置 デザイン性と施工性を両立したリング型表示灯と発信機が新登場。表示灯・発信機・音響装置 デザイン性と施工性を両立したリング型表示灯と発信機が新登場。

リング型表示灯・フラット型発信機の特長 2018年1月発売予定

スッキリ収まり、しっかり表示

従来のでっぱりがない、フラットなデザインで見た目もスッキリ。
幅広い受信機に対応したラインアップをご用意。(P型1級・P型2級/アドバンスP-1用FRシステム用

スッキリ収まり、しっかり表示

フラット取付・かんたん取付を選択可能

フラット取付〈スタッド必要〉のときは、でっぱりがなくスッキリ。
かんたん取付〈スタッド不要〉のときは、前面からの突出はわずか5mm。
※消火栓ボックス側でスタッドを立てる必要があります。

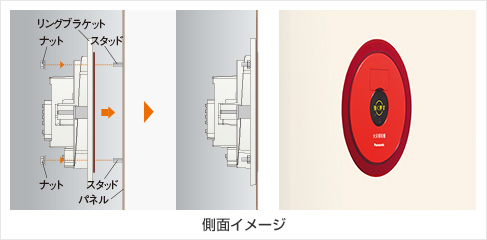

フラット取付

パネル裏面から取付。スタッドで固定

フラット取付

フラット取付(スタッド必要)

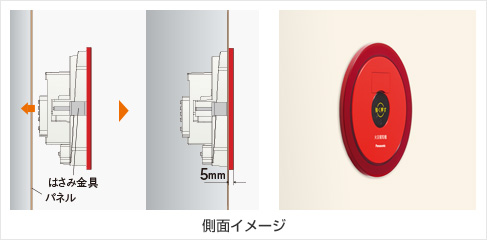

かんたん取付

パネル前面から取付。はさみ金具で固定
スタッド不要で施工がかんたん

かんたん取付

かんたん取付(スタッド必要)

消防法施工規則第24条8の2の二に適合

表示灯は、赤色の灯火で、取付け面と15度以上の角度となる方向に沿って10メートル離れたところから点灯していることが容易に識別できるものがあること。

低消費電流の実現

必要な明るさを確保しながら、表示灯の消費電流は従来型LED表示灯と同じ、業界最小レベルの9mA。

再用型の保護板

汎用性の高い従来品も引き続きラインアップ。
低消費電力・防水機能(屋外タイプのみ)を備えた表示灯、国家検定型式番号に対応した発信機・音響装置を取り揃えています。

再用型の保護板

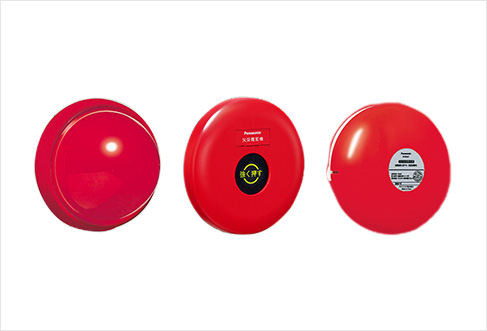

従来品の特長

汎用性の高い従来品も引き続きラインアップ。
低消費電力・防水機能(屋外タイプのみ)を備えた表示灯、国家検定型式番号に対応した発信機・音響装置を取り揃えています。

従来品の特長

商品ラインアップ

表示灯

リング型

マークがついている商品は2018年1月発売予定

外観 種類 設置場所 品番 品名 希望小売価格
(税抜)

埋込型

屋内

BV8071

表示灯(リング型)

4,500円

屋外

BV8091

表示灯(リング型)屋外型 ※

4,800円

  • 注 屋外型は防水パッキン付となります。
  • ※ 雨線内でご使用ください。(防水仕様 JIS C 0920 IPX3相当)

フラット型

マークがついている商品は2018年1月発売予定

外観 種類 設置場所 品番 品名 希望小売価格
(税抜)

埋込型

屋内

BV8061

表示灯(フラット型)

2,700円

屋外

BV8081

表示灯(フラット型)屋外型 ※

3,000円

  • 注 屋外型は防水パッキン付となります。
  • ※ 雨線内でご使用ください。(防水仕様 JIS C 0920 IPX3相当)

コーン型

マークがついている商品は2018年1月発売予定

外観 種類 設置場所 品番 品名 希望小売価格
(税抜)

露出型

屋内

BV8027

表示灯(コーン型)

2,400円

屋外

BV8047

表示灯(コーン型)屋外型 ※1

2,700円

屋内

BV8024K

表示灯(コーン型)(発光ダイオード内蔵)※ 2

2,400円

屋外

BV8044K

表示灯(コーン型)(発光ダイオード内蔵)屋外型 ※1,2

2,700円

  • 注 屋外型は防水パッキン付となります。
  • ※1 雨線内でご使用ください。(防水仕様 JIS C 0920 IPX3相当)
  • ※2 ランプ交換の際は表示灯用発光ダイオード(BV80272330)をご使用ください。

設備ごとの表示灯選定基準について

リング型 フラット型 コーン型(従来型)

自火報

消防法施行規則(昭和36年4月1日)第24条八の二
二 表示灯は、赤色の灯火で、取付け面と15度以上の角度となる方向に沿って10メートル離れたところから点灯していることが容易に識別できるものであること

消火設備

消防法施工規則(昭和36年4月1日)第12条三
3.屋内消火栓箱の上部に、取付け面と15度以上の角度となる方向に沿って10メートル離れたところから容易に識別できる赤色の灯火をもうけること。

発信機がない場合あり

自火報リニューアルにも利用

非常警報

非常警報設備の基準(昭和48年2月10日消防庁告示6号)第四
(三)形状は、円形であること。
・認定細則 直径:65mm以上 高さ:50~65mm

×寸法・形状規定あり

×寸法・形状規定あり

非常電話

非常警報設備の基準(昭和48年2月10日消防庁告示6号)第四
(三)形状は、円形であること。
・認定細則 直径:65mm以上 高さ:50~65mm

×寸法・形状規定あり

×寸法・形状規定あり

設置につきましては、所轄消防にご確認をお願いします。
※防雨仕様 JIS C 0920 IPX3相当。

発信機

P型2級

マークがついている商品は2018年1月発売予定

外観 種類 設置場所 品番 品名 希望小売価格
(税抜)
国家検定型式番号

埋込型

屋内

BV6224

P型2級発信機 ※1

4,200円

申請中

屋外

BV6245

P型2級発信機 ※2,3

4,700円

屋内

BV6223

P型2級発信機

4,200円

発第53~103~4号

屋外

BV6244

P型2級発信機 ※2

4,700円

発第53~104~3号

露出型

屋内

BV6213

P型2級発信機

4,600円

発第53~103~4号

  • 注 屋外型は防水パッキン付となります。
  • ※1 屋内露出型取付の場合は、BV9741(別売)を発信機と組み合わせて使用します。
  • ※2 雨線内でご使用ください。(防水仕様 JIS C 0920 IPX3相当)
  • ※3 スイッチボックスへ取り付けできません。スイッチボックスへ取り付ける場合は、BV9701(発信機用埋込プレート)
    もしくはBV9741(発信機用露出ボックス屋内用)をご使用ください。

P型1級

マークがついている商品は2018年1月発売予定

外観 種類 設置場所 品番 品名 希望小売価格
(税抜)
国家検定型式番号

埋込型

屋内

BV6124

P型1級発信機 ※1

7,800円

申請中

BVS6322

P型1級発信機(コモン単独型) ※1

8,300円

屋外

BV6145

P型1級発信機 ※2,3

8,300円

BVS6343

P型1級発信機(コモン単独型)
※2,3

8,800円

屋内

BV6123

P型1級発信機

7,800円

発第53~101~4号

屋外

BV6144

P型1級発信機 ※2

8,300円

発第53~102~4号

露出型

屋内

BV6113

P型1級発信機

8,600円

発第53~101~4号

  • 注 屋外型は防水パッキン付となります。
  • ※1 屋内露出型取付の場合は、BV9741(別売)を発信機と組み合わせて使用します。
  • ※2 雨線内でご使用ください。(防水仕様 JIS C 0920 IPX3相当)
  • ※3 スイッチボックスへ取り付けできません。スイッチボックスへ取り付ける場合は、BV9701(発信機用埋込プレート)
    もしくはBV9741(発信機用露出ボックス屋内用)をご使用ください。

発信機用付属品

マークがついている商品は2018年1月発売予定

BV9741

希望小売価格 1,200円〈税抜〉

発信機用露出ボックス(屋内用)

従来の露出型取付の場合に、発信機と組み合わせて使用します。

BV9701

希望小売価格 900円〈税抜〉

発信機用埋込プレート

従来型の発信機(φ140)からリニューアルする場合に、発信機と組み合わせて使用します。

BV9711

希望小売価格 70円〈税抜〉

発信機保護板

再用型ではない旧型発信機の補修として使用します。

音響装置

外観 設置場所 品番 品名 希望小売価格
(税抜)
国家検定型式番号

屋内

BV92631

音響装置 6型ベル(地区音響用)

3,700円

認評音第13~5号

BV9216

住戸内音響装置 角型

3,300円

屋外

BV92541

音響装置 6型ベル(地区音響・屋外用) ※

19,600円

認評音第15~3号

  • 雨線内でご使用ください。(防水仕様 JIS C 0920 IPX3相当)
