表示灯・発信機・音響装置 デザイン性と施工性を両立したリング型表示灯と発信機が新登場。表示灯・発信機・音響装置 デザイン性と施工性を両立したリング型表示灯と発信機が新登場。

リング型表示灯内蔵タイプの特長 2018年1月発売予定

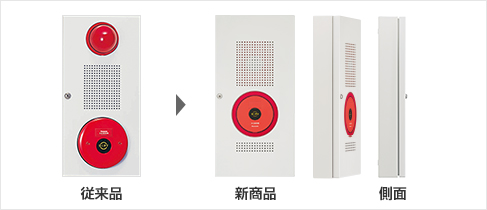

省スペース・フラット化

発信機と表示灯が一体になり、見た目もスッキリ。
発信機・表示灯は盤からの突出がなく、接触による破損などのリスクを軽減。

省スペース・フラット化

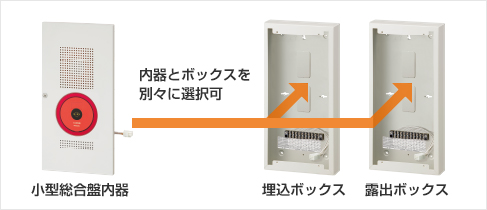

内器とボックスが別々に選択でき、仕様変更も柔軟に対応。

従来品の総合盤と同様に、小型総合盤も内器とボックスが別々に選択できるようになります。露出取付が埋込取付に変更になった際も、ボックスの変更だけで内器はそのままご使用いただけます。

内器とボックスが別々に選択でき、仕様変更も柔軟に対応。

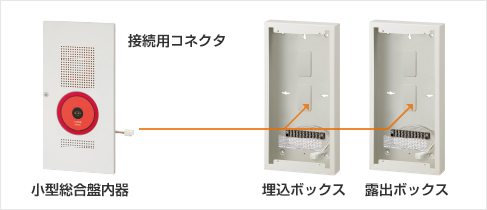

外部配線端子台がボックス側取付けになり、現場での施工がスピーディ

ボックスを先行手配し、事前に現場での配線処理を済ませておくことができます。内器側と端子台側の接続はコネクタ接続でかんたんに取付けが可能です。

外部配線端子台がボックス側取付けになり、現場での施工がスピーディ

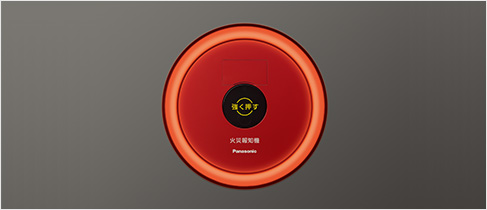

低消費電流の実現

必要な明るさを確保しながら、表示灯の消費電流は従来型LED表示灯と同じ、業界最小レベルの9mA

低消費電流の実現

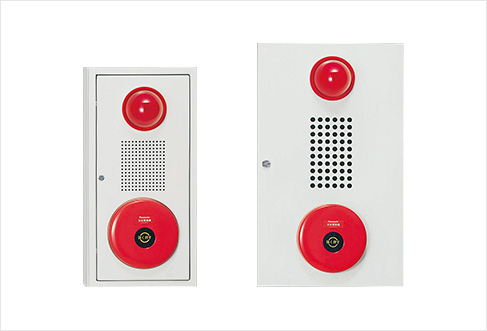

従来品の特長

低消費電流9mAの表示灯採用。小型総合盤・防雨型もラインアップ。

従低消費電流9mAの表示灯を採用。防雨型は、防水性・防錆性を向上させた発信機を搭載しています。

低消費電流9mAの表示灯採用。小型総合盤・防雨型もラインアップ。

商品ラインアップ

P型2級

地区ベル有り

表示灯付の総合盤・小型総合盤です。(新商品は小型総合盤内器と露出ボックスが別売)
マークがついている商品は2018年1月発売予定(露出/埋込ボックスのみ2017年12月発売予定

外観 表示灯 大型・
小型
露出型・
埋込型
設置場所 品名 品番 希望小売価格
(税抜)

リング型

小型

露出型

屋内用

P型2級 内器

BV964401H

24,300円

露出ボックスT2型

BV8911H

7,000円

屋外用

P型2級防雨型内器 ※

BV964501H

38,300円

露出ボックス防雨T2型

BV8931H

7,500円

埋込型

屋内用

P型2級 内器

BV964401H

24,300円

埋込ボックスT2型

BV8921

7,000円

屋外用

P型2級防雨型内器 ※

BV964501H

38,300円

埋込ボックスT2型

BV8921

7,000円

大型

露出型

屋内用

P型2級内器

BV962401H

28,300円

露出ボックス3T型

BV8941H

8,000円

埋込型

P型2級内器

BV962401H

28,300円

埋込ボックス3T型

BV8951

8,000円

コーン型

小型

露出型

屋内用

P型2級 露出型(ボックス付)

BV96402H

25,300円

屋外用

P型2級 露出防雨型(ボックス付) ※

BV96423H

39,300円

埋込型

屋内用

P型2級 埋込型内器

BV964121H

18,800円

埋込ボックス S2型

BV8321

6,500円

屋外用

P型2級 埋込防雨型内器 ※

BV964331H

32,800円

埋込ボックス S2型

BV8321

6,500円

大型

露出型

屋内用

P型2級内器

BV962021H

20,800円

露出ボックス3K型

BV8353H

7,500円

埋込型

P型2級内器

BV962021H

20,800円

埋込ボックス3K型

BV8343

7,500円

  • ※ 雨線内でご使用ください。(防水仕様 JIS C 0920 IPX3相当)

地区ベルなし

表示灯付の総合盤・小型総合盤です。(新商品は小型総合盤内器と露出ボックスが別売)
マークがついている商品は2018年1月発売予定(露出/埋込ボックスのみ2017年12月発売予定

外観 表示灯 大型・
小型
露出型・
埋込型
設置場所 品名 品番 希望小売価格
(税抜)

リング型

小型

露出型

屋内用

P型2級内器

BV966401H

20,500円

露出ボックスT2型

BV8911H

7,000円

屋外用

P型2級防雨型内器 ※

BV966501H

34,500円

露出ボックス防雨T2型

BV8931H

7,500円

埋込型

屋内用

P型2級内器

BV966401H

20,500円

埋込ボックスT2型

BV8921

7,000円

屋外用

P型2級防雨型内器 ※

BV966501H

34,500円

埋込ボックスT2型

BV8921

7,000円

コーン型

露出型

屋内用

P型2級(ボックス付)

BV96601H

21,500円

屋外用

P型2級 防雨型(ボックス付) ※

BV96622H

35,500円

埋込型

屋内用

P型2級 内器

BV966111H

15,000円

埋込ボックス S2型

BV8321

6,500円

屋外用

P型2級 防雨型内器 ※

BV966321H

29,000円

埋込ボックス S2型

BV8321

6,500円

  • ※ 雨線内でご使用ください。(防水仕様 JIS C 0920 IPX3相当)

P型1級

地区ベル有り

表示灯付の総合盤・小型総合盤です。(新商品は小型総合盤内器と露出ボックスが別売)
マークがついている商品は2018年1月発売予定(露出/埋込ボックスのみ2017年12月発売予定

外観 表示灯 大型・
小型
露出型・
埋込型
設置場所 品名 品番 希望小売価格
(税抜)

リング型

小型

露出型

屋内用

P型1級

BV963401H

27,900円

露出ボックスT2型

BV8911H

7,000円

屋外用

P型1級防雨型内器 ※

BV963501H

41,900円

露出ボックス防雨T2型

BV8931H

7,500円

埋込型

屋内用

P型1級

BV963401H

27,900円

埋込ボックスT2型

BV8921

7,000円

屋外用

P型1級防雨型内器 ※

BV963501H

41,900円

埋込ボックスT2型

BV8921

7,000円

大型

露出型

屋内用

P型1級内器

BV961401H

31,900円

露出ボックス3T型

BV8941H

8,000円

埋込型

P型1級内器

BV961401H

31,900円

埋込ボックス3T型

BV8951

8,000円

コーン型

小型

露出型

屋内用

P型1級(ボックス付)

BV96302H

28,300円

屋外用

P型1級 防雨型(ボックス付) ※

BV96323H

42,300円

埋込型

屋内用

P型1級 内器

BV963121H

21,800円

埋込ボックス S2型

BV8321

6,500円

屋外用

P型1級 防雨型内器 ※

BV963331H

35,800円

埋込ボックス S2型

BV8321

6,500円

大型

露出型

屋内用

P型1級内器

BV961021H

23,800円

埋込ボックス3K型

BV8353H

7,500円

埋込型

P型1級内器

BV961021H

23,800円

埋込ボックス3K型

BV8343

7,500円

  • ※ 雨線内でご使用ください。(防水仕様 JIS C 0920 IPX3相当)

地区ベルなし

表示灯付の総合盤・小型総合盤です。(新商品は小型総合盤内器と露出ボックスが別売)
マークがついている商品は2018年1月発売予定(露出/埋込ボックスのみ2017年12月発売予定

外観 表示灯 大型・
小型
露出型・
埋込型
設置場所 品名 品番 希望小売価格
(税抜)

リング型

小型

露出型

屋内用

P型1級内器

BV965401H

24,100円

露出ボックスT2型

BV8911H

7,000円

屋外用

P型1級防雨型内器 ※

BV965501H

38,100円

露出ボックス防雨T2型

BV8931H

7,500円

埋込型

屋内用

P型1級内器

BV965401H

24,100円

埋込ボックスT2型

BV8921

7,000円

屋外用

P型1級防雨型内器 ※

BV965501H

38,100円

埋込ボックスT2型

BV8921

7,000円

コーン型

露出型

屋内用

P型1級(ボックス付)

BV96501H

24,500円

屋外用

P型1級 防雨型(ボックス付) ※

BV96522H

38,000円

埋込型

屋内用

P型1級 内器

BV965111H

18,000円

埋込ボックス S2型

BV8321

6,500円

屋外用

P型1級 防雨型内器 ※

BV965321H

32,000円

埋込ボックス S2型

BV8321

6,500円

  • ※ 雨線内でご使用ください。(防水仕様 JIS C 0920 IPX3相当)
