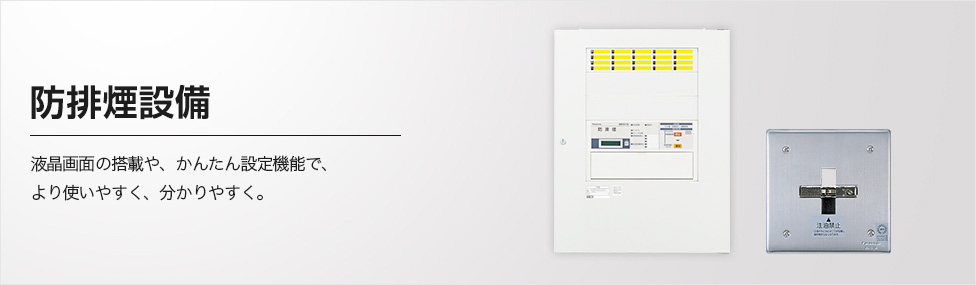

防排煙設備 液晶画面の搭載や、かんたん設定機能で、より使いやすく、分かりやすく。防排煙設備 液晶画面の搭載や、かんたん設定機能で、より使いやすく、分かりやすく。

商品特長

施工しやすい

かんたん設定機能

液晶画面の搭載により、カナ文字表示で次の操作をガイダンス。
従来の英数字コード表示から、より簡単にわかりやすくなりました。

液晶画面液晶画面

連動設定PC対応

パソコンで設定データの作成・管理が可能です。SDカードで防排煙連動操作盤の履歴情報も抽出できて、施工調整・メンテナンスがスピーディに行えます。

  • ※1 パソコンでの連動設定データの作成や履歴情報の確認には専用ソフトが必要です。詳しくは当社営業所までお問い合わせください。
  • ※2 SDカードは商品に同梱されていません。別途手配が必要です。
    【推奨SDカード】パナソニック製SDカード(SD/SDHC対応。参考容量 32GBまで)
  • ※ 15回線・20回線のみ
連動設定PC対応

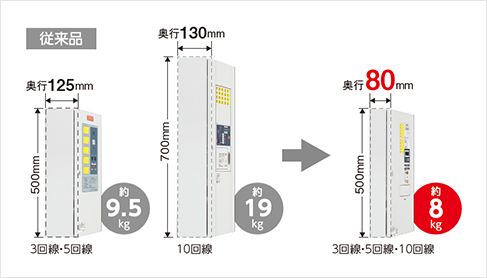

軽量・薄型設計

重量約8kgと軽量化を実現し、一人施工が容易に。
奥行きも80mmになり、デザインがスッキリしました。

  • ※ 3回線・5回線・10回線のみ。
軽量・薄型設計

さまざまな設定・変更がソフト設定で簡単に

さまざまな設定・変更がソフト設定で簡単にさまざまな設定・変更がソフト設定で簡単に

使いやすい

回線用途を自在に設定

「防排煙感知器」「防排煙復帰」「諸警報」のいずれの用途でも使用可能です。
諸警報については自己保持有無が選択可能です。

  • ※ 警報回線の設定は、「自己保持の有/無」「作動音響の有/無」などに設定できます。
  • ※ 3回線・5回線・10回線・15回線・20回線のみ。

設定や変更がソフト設定で簡単に

回線種別の設定はボタン操作による簡単なソフト設定で行えるため、設計完了後の設定変更も容易。
将来の回線数増加や回線種別の変更にも総回線数内であれば柔軟に対応できます。

  • ※ ソフト設定作業は「消防設備士甲種4類」の資格が必要です。
  • ※ 3回線・5回線・10回線・15回線・20回線のみ。

ロック接続容量は2A

軽量・薄型化してもロック接続容量は従来品と同じ2Aとしていますので、リニューアルでも接続容量の心配なくご使用いただけます。

蓄積機能を搭載

従来品の3・5回線タイプには蓄積機能はありませんでしたが、蓄積機能を搭載しました。

  • ※ 3回線・5回線・10回線・15回線・20回線のみ。

わかりやすい

地区灯(赤)の点灯・点滅方式の違いにより、火災発生・火災試験・感知器配線の断線をわかりやすくお知らせします。

  • ※ 3回線・5回線・10回線・15回線・20回線のみ。

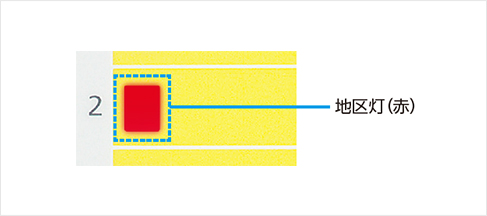

地区灯(赤)の点灯

地区灯(赤)の点灯

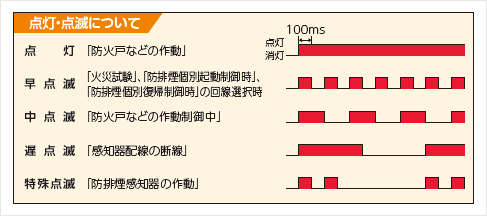

点灯・点滅方式

点灯・点滅方式

商品ラインアップ

連動制御器・連動操作盤

連動制御器

外観 種類 品番 品名 希望小売価格
(税抜)
自主評定型式
承認番号

1回線

BV7701

防排煙連動制御器 1回線露出型

70,000円

A-03-4

連動操作盤

外観 種類 品番 品名 希望小売価格
(税抜)
自主評定型式
承認番号

3回線

BVJ7103H ※1

防排煙連動操作盤3回線 ※2

315,000円

A-16-3

5回線

BVJ7105H ※1

防排煙連動操作盤5回線 ※2

347,000円

A-16-3

10回線

BVJ7110H ※1

防排煙連動操作盤10回線 ※2

476,000円

A-16-3

15回線

BVF7115H

防排煙連動操作盤15回線

556,000円

A-17-1

20回線

BVF7120H

防排煙連動操作盤20回線

636,000円

A-17-1

25回線以上

BZF14(壁掛型)

防排煙連動操作盤

[U]オーダー

A-17-1

25回線以上

BZF94(自立型)

防排煙連動操作盤

[U]オーダー

A-17-1

  • ※1 BV76031KH(3回線)、BV76051KH(5回線)からお取り替えされる際、蓄積型感知器を接続されている場合は、非蓄積型感知器へのお取り替えが必要です。
  • ※2 埋込型については、[U]オーダーにて対応いたします。最寄りの当社営業所までお問い合わせください。
  • ● 25回線以上の連動操作盤は[U]オーダーにて対応いたします(最大130回線まで)。最寄りの当社営業所までお問い合わせください。
  • ● [U]オーダーとは、Webやカタログに掲載している商品の仕様以外にも、ご要望により定格・サイズ・色・材質など、標準仕様をもとにお好みの仕様の商品をお届けする体制を整えている商品です。
