取付方法

天井埋込型

1本体と取付ベースを取りはずす。 2AC100V用電源線・連動信号線を取付ベースに接続する。
取付方法 解説イラスト 取付方法 解説イラスト
3取付ベースを取付穴に取り付ける。 4本体を取付ベースに取り付ける。
取付方法 解説イラスト 取付方法 解説イラスト

壁埋込型

ボックス取付の場合

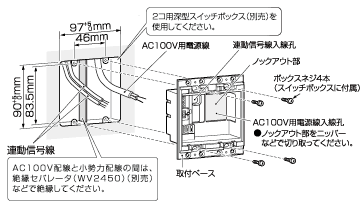

1本体と取付ベースを取りはずす。 2ボックス・取付ベースを取り付ける。
取付方法 解説イラスト 取付方法 解説イラスト

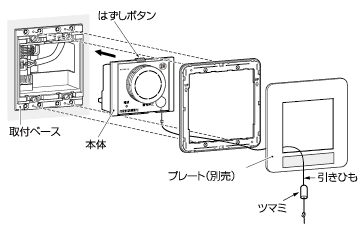

3AC100V用電源線・連動信号線を取付ベースに接続する。 4本体・プレート(別売)を取付ベースに取り付ける。
取付方法 解説イラスト 取付方法 解説イラスト
ボックスなし取付の場合
AC100V配線と小勢力配線が接触しないように施工してください。 取付方法 解説イラスト

●壁の穴あけ寸法
石こうボードへの取り付けは、脱落を防止するため、必ずはさみ金具(別売)を使用してください。

取付方法 解説イラスト

露出型

1本体と取付ベースを取りはずす。
取付方法 解説イラスト
2取付ベースを天井面または壁面に取り付ける。
天井面に取り付ける場合 壁面に取り付ける場合
取付方法 解説イラスト 表示マーク(UP上)が上に来るように取り付けてください。
3AC100V用電源線・連動信号線を取付ベースに接続する。 4本体を取付ベースに取り付ける。
取付方法 解説イラスト 取付方法 解説イラスト

移報接点アダプタ

1商品本体に本体固定バンド(付属)を巻く。 取付方法 解説イラスト
2木ネジ(M3.5)(別売)で商品本体を固定する。
