合成樹脂製可とう電線管

経済性と施工性にすぐれた合成樹脂製可とう電線管
  • 特長・ラインアップ
  • 本体・付属品
  • ボックス・カバー
種類と用途 樹脂製ボックス・カバー ボックス取付用部材

樹脂製ボックス・カバーの種類と用途

  • アウトレットボックス

    天井や壁に埋め込んで、電線管の分岐点や、長い配管の途中での接続などに使用します。また、スイッチカバーや丸穴カバーと組み合わせて、埋込型配線器具などの取り付 けに使用します。ボックス固定用の4mmバーをはめ込むだけで取り付けできる「Barクイックシリーズ」も揃っています。

    アウトレットボックス

  • コンクリートボックス

    鉄筋コンクリートのスラブ配管用に作られたボックスで、底部(バックプレート)が取り外せるようになっています。電線管の分岐点や長い配管の途中での接続、器具取付用ボックスとして使用します。

    コンクリートボックス

  • スイッチボックス

    埋込型のスイッチやコンセントの取り付けに使用します。カバー付は主としてコンクリート壁に使用され、1コ用のほか2コ用・3コ用・4コ用・5コ用・6コ用があります。ボックス固定用の4mmバーをはめ込むだけで取り付けできる「Barクイックシリーズ」も揃っています。

    スイッチボックス

  • ブランクカバー

    ボックスに器具やスイッチを取り付けない場合に、蓋として使用します。

    ブランクカバー

  • 丸穴カバー・器具用カバー

    器具や電話線プレートの取り付けに使用します。壁仕上げ面との高さ調整ができるよう、標準型13mmと平カバーがあります。

    丸穴カバー・器具用カバー

  • スイッチカバー

    埋込配線器具・信号器具の取り付けに使用します。高さは13mmと平カバーがあります。

    スイッチカバー

組合せ

単位:mm

中型四角カバー大型四角カバー八角カバー
警 告

樹脂製ボックス・カバーへの照明器具の取り付けは、次の条件を満足している場合にのみご使用ください。照明器具の落下の原因となります。

  • (1)使用温度樹脂製ボックス・カバーのインサートナット部の温度−15℃〜60℃の範囲
  • (2)吊下げ質量照明器具の質量は4.3s以下
  • (3)器具の種類天井直付け形器具、引掛シーリング、引掛ローゼットを除く器具
注)天井直付け形器具、引掛シーリング、引掛ローゼットには、金属製ボックス・カバーをご使用ください。

ページの先頭へ

樹脂製ボックス・カバー

ボックス

Barクイックシリーズ
  • アウトレットボックス本体に4mmバーを取り付ける。
  • アウトレットボックス底面を挟み込むように4mmバーを90゜に曲げて取り付ける
  • 鉄筋に取り付けやすいように曲げてください。4mmバーを鉄筋に巻き付け、さらに結束線で結束します。ご注意:支持部から4mmバーが外れないようにしてください。
単位:mm
  中型四角アウトレットボックス 大型四角アウトレットボックス
H 中型四角アウトレットボックス 大型四角アウトレットボックス
3分スタット付 スタットなし 3分スタット付 スタットなし
36 DM4736B - DM4836B -
45 DM4744B DM4744DB DM4844B DM4844DB
54 DM4754B DM4754DB DM4854B DM4854DB
DM47542B - DM48542B -
  中型四角アウトレットボックス 大型四角アウトレットボックス
H 中型四角アウトレットボックス 大型四角アウトレットボックス
3分スタット付 スタットなし 3分スタット付 スタットなし
36 DM4736K - DM4836K -
44 - - DM4844K DM4844DK
45 DM4744K DM4744DK - -
54 DM4754K DM4754DK DM4854K DM4854DK
DM47542K - DM48542K -
中型四角鉄筋アウトレットボックス( 3分スタット付) 鉄筋クランプ 3分鉄筋
中型四角鉄筋アウトレットボックス
( 3分スタット付)
鉄筋クランプ 3分鉄筋
DM4744T DM3640 DM36

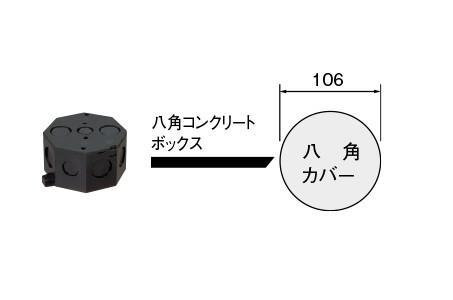

  中型四角コンクリートボックス 大型四角コンクリートボックス 八角コンクリートボックス
H 中型四角コンクリートボックス 大型四角コンクリートボックス 八角コンクリートボックス
44 DM4444K - -
54 DM4454K DM4554K DM4654
75 DM4475K DM4575K DM4675

ページの先頭へ

カバー

ワンタッチ式カバー
ワンタッチで取り付け、取り外しも簡単。ご注意:防トロシールの破れや剥がれにご注意ください。
単位:mm
  中型四角スイッチカバー(1コ用) 中型四角スイッチカバー(2コ用) 中型四角丸穴カバー 中型四角器具用カバー
種類 中型四角スイッチカバー
(1コ用)
中型四角スイッチカバー
(2コ用)
中型四角丸穴カバー 中型四角器具用カバー
13mm DM5611C DM5711C DM5311C DM5511C
DM56112C DM57112C - -
  大型四角スイッチカバー(1コ用) 大型四角スイッチカバー(2コ用) 大型四角丸穴カバー
種類 大型四角スイッチカバー
(1コ用)
大型四角スイッチカバー
(2コ用)
大型四角丸穴カバー
13mm DM5612C DM5712C DM5312C
DM56122C DM57122C -
  中型四角スイッチカバー(1コ用) 中型四角片寄りスイッチカバー(1コ用) 中型四角スイッチカバー(2コ用) 中型四角器具用カバー
種類 中型四角スイッチカバー
(1コ用)
中型四角片寄りスイッチカバー
(1コ用)
中型四角スイッチカバー
(2コ用)
中型四角丸穴カバー
13mm DM5611 DM5111 DM5711 DM5311
DM56112 DM51112 DM57112
  中型四角器具用カバー 中型四角ブランクカバー 大型四角スイッチカバー(1コ用) 大型四角片寄りスイッチカバー(1コ用)
種類 中型四角器具用カバー 中型四角ブランクカバー 大型四角スイッチカバー
(1コ用)
大型四角片寄りスイッチカバー
(1コ用)
13mm DM5511 - DM5612 DM5112
DM5211
  大型四角スイッチカバー(2コ用) 大型四角丸穴カバー 大型四角大丸穴カバー 大型四角器具用カバー
種類 大型四角スイッチカバー
(2コ用)
大型四角丸穴カバー 大型四角大丸穴カバー 大型四角器具用カバー
13mm DM5712 DM5312 DM5412 DM5512
DM57122 DM54122
  大型四角ブランクカバー 八角スイッチカバー(1コ用) 八角丸穴カバー 八角器具用カバー 八角ブランクカバー
種類 大型四角ブランクカバー 八角スイッチカバー
(1コ用)
八角丸穴カバー 八角器具用カバー 八角ブランクカバー
13mm - DM5613 DM5313 DM5513 -
DM5212 DM56132 DM5213
  ボックスカバー用継枠 ボックス用継枠
H ボックスカバー用継枠 ボックス用継枠
スイッチカバー
1コ用
スイッチカバー
2コ用
丸穴カバー用 中型四角 大型四角
5 DM5605 DM5705 DM5305 DM5805 DM5905
10 DM5601 DM5701 DM5301 DM5801 DM5901
  ボックス用仕切板
H ボックス用仕切板
中型四角 大型四角 八角
36〜75 DM5021K DM5022 -
54〜75 - - DM5023

ページの先頭へ

スイッチボックス・カバー

単位:mm
埋込スイッチボックス(1コ用13ミリカバー付) 埋込スイッチボックス(13ミリカバー付)ノックアウト付
埋込スイッチボックス
(1コ用13ミリカバー付)
埋込スイッチボックス(13ミリカバー付)ノックアウト付
2コ用 3コ用 4コ用 5コ用
DM59111 DM4912B DM4913B DM4914B DM4915B
埋込スイッチボックス(1コ用カバーなし) 埋込スイッチボックス(カバーなし)ノックアウト付
埋込スイッチボックス
(1コ用カバーなし)
埋込スイッチボックス(カバーなし)ノックアウト付
2コ用 3コ用 4コ用 5コ用
DM58111 DM49120B DM49130B DM49140B DM49150B
スイッチボックス用13ミリカバー
スイッチボックス用13ミリカバー
1コ用 2コ用 3コ用 4コ用 5コ用
DM49111 DM49121 DM49131 DM49141 DM49151

ページの先頭へ

露出ボックス

単位:mm
  露出スイッチボックス(1コ用)
呼び 露出スイッチボックス(1コ用)
1方出 片側2方出 2方出
14 DM38114 DM38214 DM38314
16 DM38116 DM38216 DM38316
22 DM38122 - DM38322
28 DM38128 - -
  露出スイッチボックス(2コ用)
呼び 露出スイッチボックス(2コ用)
1方出 片側2方出 2方出
14 DM38414 DM38514 DM38614
16 DM38416 DM38516 DM38616
22 DM38422 DM38522 DM38622
28 DM38428 - DM38628
  丸型露出ボックス
呼び 丸型露出ボックス
1方出 2方出 3方出 4方出 直角2方出
14 DM39114 DM39214 DM39314 DM39414 DM39514
16 DM39116 DM39216 DM39316 DM39416 DM39516
22 DM39122 DM39222 DM39322 DM39422 DM39522
28 DM39128 DM39228 DM39328 DM39428 DM39528

ページの先頭へ

ボックス取付用部材

単位:mm
スタット付固定バー 4mmバー(20本入り) クランプスタット ツッパリ用ボルト
スタット付固定バー 4mmバー(20本入り) クランプスタット ツッパリ用ボルト
DS4STB DS4B DM5103-R DM33
ツッパリ用ボルト ボックス高低調整台
ボックス固定釘 ボックス高低調整台
サイズ70 サイズ75 サイズ90
DM70 DM75 DM90 DM1H-R
