[EV・PHEV充電用] 充電器 ELSEEV hekia Mode3(エルシーヴ ヘキア モードスリー)

電気自動車(EV・PHEV)充電設備「ELSEEV:エルシーヴ」

閉じる

特長

利便性

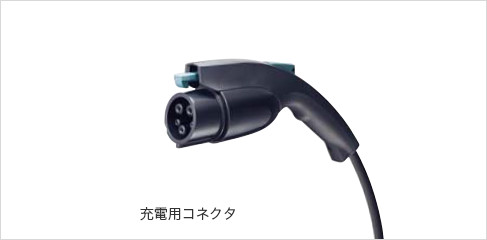

充電器本体に「充電ケーブル」を搭載。車載ケーブルを取り出す必要がなく、充電用コネクタを車に差し込むだけで充電ができ、利便性に優れています。

利便性

安全性・機能性

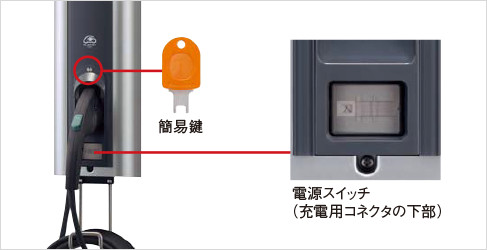

コネクタホルダ部に鍵を設け充電時以外の誤操作やいたずらなどによるトラブルを防止します。また、電源スイッチをOFFすることにより、長時間使用しないときなどに電源をきることができます。

安全性・機能性

拡張性

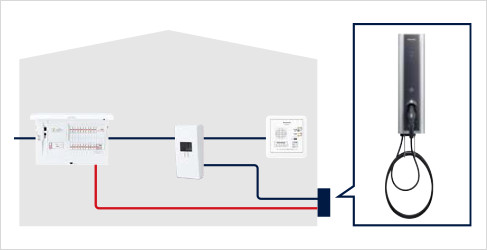

充電コントロール機能付(DNH321PK)は、専用のピークコントロールボックス(別売)と連携することで、家庭全体の電気使用量に合わせて充電電流値を自動制御します。充電時、ブレーカ遮断による全停電を抑制します。

拡張性

充電器本体

商品ラインアップ

タイプ 品番 充電ケーブル 質量 希望小売価格(税抜)
標準型 DNH321K 200V用×1 約6kg 150,000円
充電コントロール機能付 DNH321PK 200V用×1 約6kg 160,000円

寸法図 ・仕様

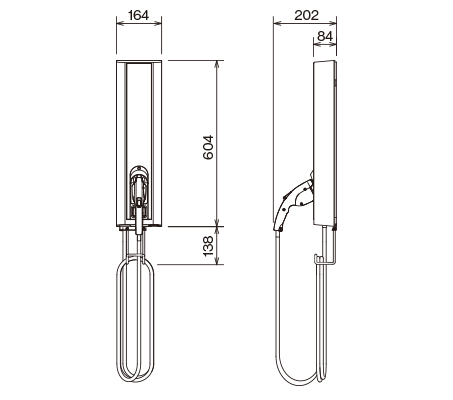

寸法図(寸法表示単位:mm)

寸法図

仕様

定格 20A 200V AC(単相)
基本機能 CPLT機能(IEC61851-1 ed2.0 AnnexA準拠)※1
充電用コネクタ IEC62196-2 ed1.0 Type1準拠
筐体材質 樹脂製
使用温度範囲 -25℃~+40℃
防水保護等級 JIS C 0920 IP44相当
(充電用コネクタをコネクタホルダに収納した状態)
充電ケーブル長 約7m
設置方法 壁面取付け方式
設置場所 屋内・屋側
充電設定 充電電流設定※2
(充電時の最大電流値を設定可能)
※1
CPLT 機能(コントロールパイロット機能):普通充電設備と電気自動車とが確実に接続されたことを確認し、充電を開始する機能。
※2
Mode1車両および一部の車種については充電電流設定は使用できません。

充電方法

Mode3 車両への充電

充電コネクタ用ホルダの鍵を開けコネクタを取り外す。

充電コネクタ用ホルダの鍵を開けコネクタを取り外す。

巻きつけてある充電ケーブルを取り外す。

巻きつけてある充電ケーブルを取り外す。

充電用コネクタを車両の給電口に差し込む。

充電用コネクタを車両の給電口に差し込む。

「ガチャ」と音がして、ロックがかかったことを確認する。充電が開始されたか確認する。

  • 車両側の充電開始・終了作業については、車両側の取扱説明書に従って作業してください。

Mode1 車両への充電

電源が「切」になっていることを確認する。

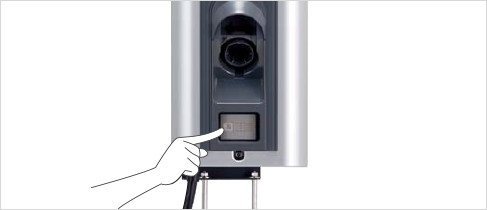

車両の給電口に充電用コネクタを差し込んだ後、電源スイッチを押して電源を「入」にする。

  • ●Mode1車両を充電したい場合は、充電モード設定を[Mode1車両専用]に設定する必要があります。
  • 車種によっては充電できない場合があります。
Mode1 車両への充電

関連商品

ELSEEV (Mode3)「充電コントロール機能付」専用 ピークコントロールボックス

家の電気使用量に合わせて充電電流値を自動制御。充電による全停電を抑制します。

BQE325EVP
BQE325EVP
BQE825EVP

希望小売価格 35,000円(税抜)

仕様

定格電圧 AC100V/200V
定格電流 主幹 100A、EV 30A
計測精度 ±5%(6A~定格100%、力率1)
消費電力 2W以下
基本機能 ピークコントロール機能
設置場所 屋内設置専用
  • Mode1車両および一部の車種については使用できません。
  • 電流制限器(リミッター)「有」で200V充電を行う場合、契約アンペア換算で30A~40Aの電流値が必要となります。全体の電気使用量を考慮した配線設計・契約内容としてください。

  • ELSEEV (Mode3)充電コントロール機能付専用品です。標準型にはご使用いただけません。

お使いの住宅分電盤の深さに合わせてお選びください。

品番 外形寸法(半埋込寸法)(mm)
タテ ヨコ フカサ
BQE325EVP 325(310) 150(135) 124(30)
BQE825EVP 325(310) 150(135) 111(30)

ピークコントロールボックス専用おしらせユニット

ピークアラームや充電電流値の変化をブザーと音声でお知らせします。

BQX730
BQX730

希望小売価格 18,000円(税抜)

  • ●定格電圧:AC100V
  • ●設置場所:屋内設置専用

音声ナビ

状態 おしらせユニット
EV充電と関係なく、電気を使いすぎ ピーピーピー電気を使いすぎています
EVを最大値で充電 ピッピッ充電しています
EVを制御して充電 ピッピッ充電を抑制しています
EV充電を中断制御 ピッピッ充電を中断しています
EV充電中、コネクタ外れ ピッピッ充電コネクタが外れました
充電器が異常停止 ピーピーピー充電器が異常です
おしらせユニットで充電器を切 ピー(音声無し)
おしらせユニットで充電器を入 ピッ(音声無し)
充電器が異常停止時に
おしらせユニットで充電器を入/切
ピーピーピー充電できません
EV・PHEV(自動車)側で充電を停止 ピッピッ充電が停止しました
ELSEEV(Mode3)
「充電コントロール機能付」専用
ピークコントロールボックスの設定を変更
設定電流は○○アンペアです
設定電圧は△△ボルトです
