[EV・PHEV充電用] 充電スタンド ELSEEV mine Mode3(エルシーヴ マイン モードスリー)

[EV・PHEV充電用] 充電スタンド ELSEEV mine Mode3(エルシーヴ マイン モードスリー)

※ CPLT 機能(コントロールパイロット機能):普通充電設備と電気自動車とが確実に接続されたことを確認し、充電を開始。

安全性・機能性

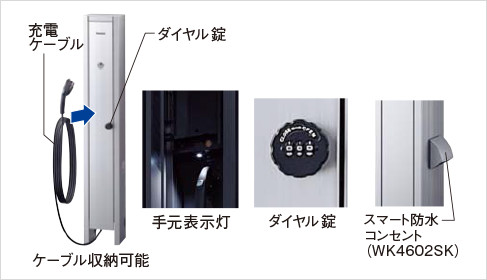

付属の充電ケーブルは、スタンド内にすっきりと収納が可能です。扉を閉めればケーブルを隠すことができるので安心です。扉にはダイヤル錠を採用しています。また、夜間でも操作しやすいよう手元表示灯を内蔵。さらに、本体フレームにはスマート防水コンセント(別売)が取付可能です。

拡張性

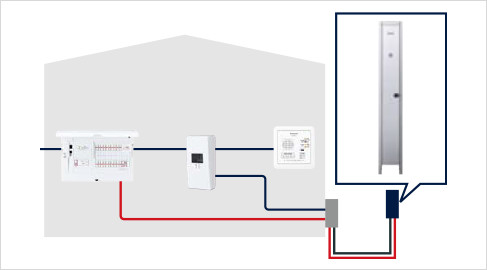

充電コントロール機能付(DNM321PS)は、専用のピークコントロールボックス(別売)と連携することで、家庭全体の電気使用量に合わせて充電電流値を自動制御します。充電時、ブレーカ遮断による全停電を抑制します。

施工性

露出配管用ボックス(別売)を使用することで、露出配管にも対応可能です。

説明図と設置イメージ

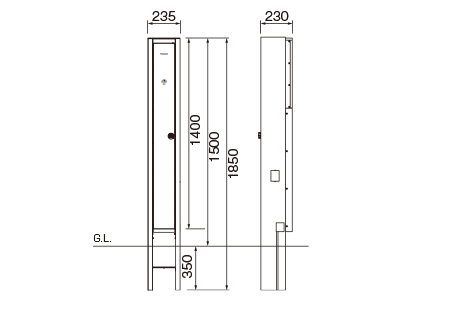

寸法図 ・仕様

寸法図 ・仕様

● 定格 : 20A 200V AC(単相)
● 基本機能: CPLT機能(IEC61851-1 ed2.0 AnnexA準拠)
● 漏電保護機能 : 感度電流15mA・0.1秒以下
● 充電用コネクタ : I EC62196-2 ed1.0 Type1準拠
● 筐体材質 : アルミ
● 使用温度範囲 : −10℃〜+40℃
● 防水保護等級 : JIS C 0920 I P44(充電用コネクタをコネクタホルダに収納し、扉を閉めた状態)
● 充電ケーブル長 : 約6m(扉引出部からの寸法)
● 設置方法:埋め込み方式
● 設置場所: 屋内・屋外
● 充電設定:
  充電電流設定 注1(充電時の最大電流値を設定可能)
  充電タイマー設定(電源OFFタイマー機能:30〜120分 15分間隔で設定可能、連続充電)


一般財団法人日本自動車研究所認証センター規格〈JARI A 0001:2014 EV/PHEV用 AC普通充電器製品認証基準〉適合品です。

注1) Mode1車両および一部の車種については充電電流設定は使用できません。

タイプ 品番 充電ケーブル 質量 希望小売価格〈税抜〉
標準型 DNM321S 200V用×1 約23kg 240,000円
充電コントロール機能付 DNM321PS 200V用×1 約23kg 250,000円
  • ※ 品番クリックで図面・CADデータ・説明書をご覧いただけます。

充電方法

Mode3 車両への充電

Mode3 車両への充電

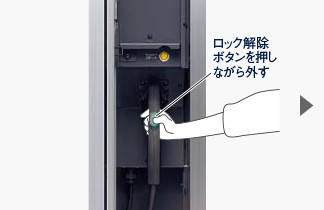

扉を開けコネクタを
取り外す。

収納している充電ケーブルを
取り外す。ケーブルを引出部
(扉下部)に通し、扉を閉める。

充電用コネクタを車両の
給電口に差し込む。

「ガチャ」と音がして、ロックがかかったことを確認する。
充電が開始されたか確認する。

※ 車両側の充電開始・終了作業については、車両側の取扱説明書に従って作業してください。

Mode1 車両への充電

Mode1 車両への充電

充電用コネクタを給電口に差し込む。(充電中LEDは点灯しない)

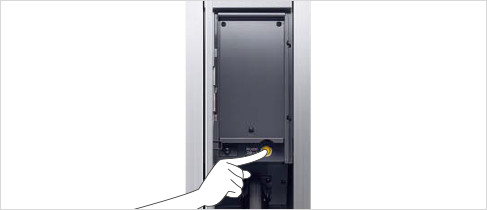

Mode1スタートボタンを押す。

●Mode1車両を充電したい場合は、充電モード設定を【Mode1/3車両共用】または
 【Mode1車両専用】に設定する必要があります。

  • ※ 車種によっては充電できない場合があります。

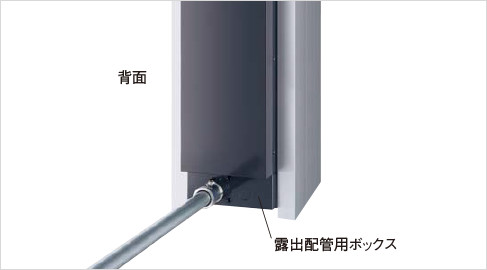

露出配管用ボックス

露出配管用ボックス

標準施工(地中埋設配管)ではなく露出配管とする場合は、
別売の露出配管用ボックスをご使用ください。

品 番 希望小売価格〈税抜〉
DNM601  5,800 円

関連商品

ELSEEV (Mode3)「充電コントロール機能付」専用 ピークコントロールボックス

家の電気使用量に合わせて充電電流値を自動制御。
さらに、専用のおしらせユニット(別売)を接続すれば、ピークアラームや充電電流値の変化をブザーと音声でお知らせします。

ELSEEV (Mode3)「充電コントロール機能付」専用 ピークコントロールボックス

● 定格電圧: AC100V/200V
● 定格電流: 主幹  100A、EV  30A
● 計測精度: ±5% (6A〜定格100%、力率1)
● 消費電力:2W以下
● 基本機能:ピークコントロール機能
● 設置場所:屋内設置専用

注) Mode1車両および一部の車種については使用できません。

注) ELSEEV (Mode3)充電コントロール機能付専用品です。標準型にはご使用いただけません。
注) 電流制限器(リミッター)「有」で200V充電を行う場合、契約アンペア換算で30A〜40Aの電流値が必要となります。全体の電気使用量を考慮した配線設計・契約内容としてください。

お使いの住宅分電盤の深さに合わせてお選びください。

品 番 希望小売価格〈税抜〉 外形寸法(半埋込寸法)(mm)
タテ ヨコ フカサ
BQE325EVP 35,000円 325(310) 150(135) 124(30)
BQE825EVP 35,000円 325(310) 150(135) 111(30)
  • ※ 品番クリックで図面・CADデータ・説明書をご覧いただけます。

オプション : ピークコントロールボックス専用おしらせユニット

ピークコントロールボックス専用おしらせユニット

● 定格電圧: AC100V
● 設置場所: 屋内設置専用

品 番 希望小売価格〈税抜〉
BQX730 18,000円
  • ※ 品番クリックで図面・CADデータ・説明書をご覧いただけます。
