絶縁トロリー 高速走行台車への給電はもちろん、さまざまな移動給電条件に対応絶縁トロリー 高速走行台車への給電はもちろん、さまざまな移動給電条件に対応

特長

高速走行する搬送台車やモノレールなどの多線電路、ホイスト・クレーンの省スペース、高容量が必要なラインなど、さまざまな給電条件に合わせて選択できる、移動給電システムです。

トロリールHS<非張力タイプ> (屋内専用)

モノレール台車に電力・信号を高信頼伝送。
制御線の多線化や高速走行にお応えします。

  • 3Pから8Pまで対応(部品の組み合わせにより8P以上も可能)制御線の多線化に最適。
  • 相間ピッチわずか15mm。多線でも省スペース。
  • 毎分300mの高速走行でも高い伝送信頼性。(弊社接点伝送器(多重信号)との組み合わせ)
  • 曲線ラインの敷設が容易。半径800mmの急カーブも施工できます。
  • 異電圧区間や絶縁区間の設置、ターンテーブル・トラバーサの設置など複雑なラインにも余裕を持って対応します。
  • 集電子の走行距離(交換寿命)は20,000km。
トロリールHS<非張力タイプ> (屋内専用)

ハイトロリール<非張力タイプ> (屋内専用)

3P~5Pの多線式絶縁トロリーです。FMS工場のモノレールシステムにおすすめします。

  • 自動搬送機器に最適。
  • 多線式のため敷設スペースがわずかですみます。3P~5Pを一括して敷設できるため、施工の時間とコストを大幅に削減できます。
  • 回路分割による異電圧区間を任意の位置に設けることができます。
  • ターンテーブルやトラバーサなどの乗り移りラインにも容易に対応できます。
  • 集電子の走行距離(交換寿命)は20,000km。
ハイトロリール<非張力タイプ> (屋内専用)

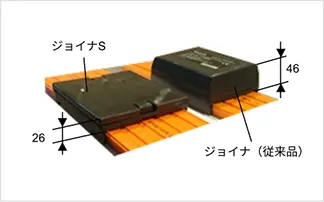

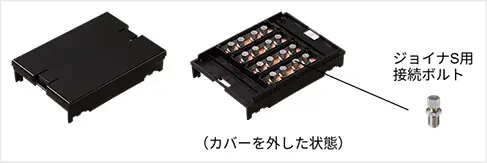

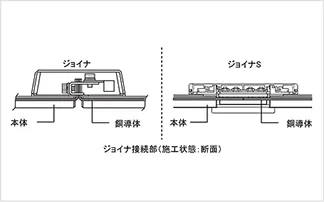

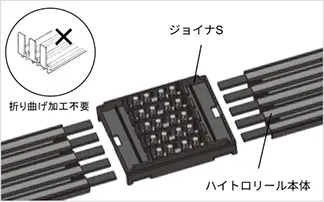

ハイトロリール<張力タイプ> (屋内専用)

3P~5Pの多線式絶縁トロリーです。本体の両端に張力をかけて敷設。
自動倉庫やホイスト・クレーンの省スペース給電におすすめします。

  • 自動倉庫やクレーン・ホイストに最適。
  • 多線式のため敷設スペースがわずかですみます。3P~5Pを一括して敷設できるため、施工の時間とコストを大幅に削減できます。
  • 50m継ぎ目なしで敷設できます。
  • 集電子の走行距離(交換寿命)は5,000km。
ハイトロリール<張力タイプ> (屋内専用)

トロリール<張力タイプ> (屋内・屋外兼用)

単線型の絶縁トロリーのため、屋外での使用が可能。
100m継ぎ目なしでスピード施工。さまざまな特殊電路も容易に組めます。

  • 裸トロリー線とほぼ同じ要領で簡単に施工できます。
  • 100m継ぎ目なしで施工できるほか、100m以上の場合でも、中間引締碍子を使うことで容易に対応できます。
  • 本体の切断・曲げなどが現場でラクにできます。
  • 走行中の脱線や離線が少なく、集電が安定しています。
  • 曲線・エンドレス・乗り移り・回路分割・屋外敷設などにも対応できます。
トロリール<張力タイプ> (屋内・屋外兼用)

トロリーワイヤ (屋内専用)

単線型の絶縁トロリーのため、屋外での使用が可能。
特に高容量が必要な機器におすすめします。

  • 屋外や悪環境にも敷設できます。
  • 本体の切断・曲げなどが現場でラクにできます。
  • 走行中の脱線や離線が少なく、集電が安定しています。
  • 曲線・エンドレス・乗り移り・回路分割・屋外敷設などにも対応できます。
トロリーワイヤ (屋内専用)

設置例の詳細についてはこちらから

商品ラインアップ

5タイプ・14品種の絶縁トロリーをご用意。

さまざまな移動給電条件に合わせて選択できます。

5タイプ・14品種の絶縁トロリー

①トロリールHS<非張力タイプ>(屋内専用)高速走行のモノレール台車に。

接触面積の大きいV型導体。高速でも給電が安定しており、離線などによるトラブルを防げます。しかも、8P敷設でわずか124mmの省スペース型、制御線の多線化にお応えできます。定格は600V90A。

  • CEマーク表示品もご用意しています。

②ハイトロリール<非張力タイプ>(屋内専用)搬送台車やモノレールの給電に。

多線一括型で、省スペース。曲線ラインや乗り移りのあるラインにも対応でき、回路分割区間も任意に設定できます。60A、3P・4P・5P・6Pが揃っています。

③トロリール(屋内・屋外用)100mまで継ぎ目なしで施工可能。

単線型の絶縁トロリーで、施工が簡単。100m継ぎ目なしで敷設でき、さまざまな特殊電路も容易に組めます。60A、150A、200A、300Aおよびより耐食性の必要な所にご使用いただける150Aステンレス巻き本体が揃っています。

④ハイトロリール<張力タイプ>(屋内専用)ホイスト・クレーン用の省スペース給電に。

多線一括型で敷設スペースが少なくて済み、施工も極めてスピーディ。50mを継ぎ目なしで敷設できます。3P・4P・5P、60A・90Aおよび3P・4P、150A・200Aが揃っています。

  • CEマーク表示品もご用意しています。(4Pのみ)

⑤トロリーワイヤ(屋内・屋外用)特に高容量が必要なラインに。

単線型の絶縁トロリーで、3mの本体をジョイントするだけの簡単施工。さまざまな特殊電路も容易に組めます。90A、300A、500Aが揃っています。
