インターネットと合わせて映像(テレビ)配線もする場合

マルチメディアポートシリーズ

宅内LANのための機器に加えて、テレビ配線に必要な機器(分配器付ブースタなど)を内蔵したシリーズです。

選べる映像系内器ユニットは2種類

[マルチメディア]ポートシリーズに内蔵されている映像系内器ユニットは以下の2種類です。
ご家庭の用途、視聴したい放送メディアに合わせてお選びください。

双方向CATV/UHF・BS・110度CSブースタ

双方向CATV/UHF・BS・110度CSブースタ

アンテナやCATVからの信号を増幅、最大8部屋に分配します。切換スイッチでアンテナ(UHF)かCATVの選択ができます。双方向通信対応で、CATVインターネットも利用できます。

商品を詳しく見る

分配器

分配器

アンテナからのUHF・BS・110度CS・CATV信号を分配します。
2分配器から8分配器までラインアップ。[マルチメディア] ポートS、[マルチメディア]ポートALLのセット品は8分配タイプで構成。

商品を詳しく見る

配線方法の例

LAN配線と電話配線は省略しています。CATV配線方式の選定にはCATV会社にご相談ください。

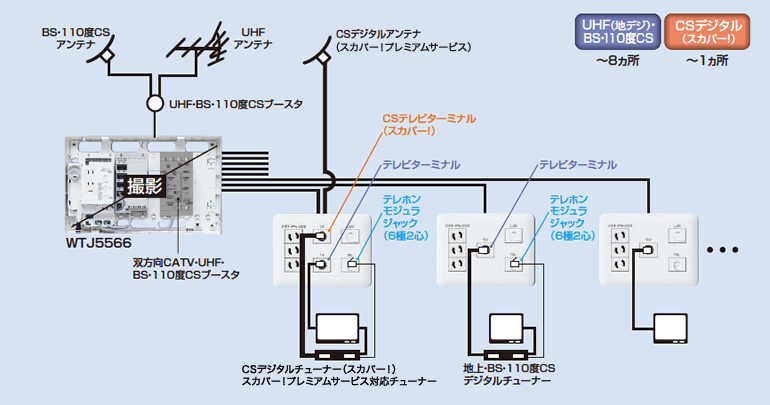

アンテナを立ててテレビを視聴(1) 双方向CATV・UHF・BS・110度CSブースタ内蔵の場合

マルチメディアポートS ギガの場合

アンテナを立ててテレビを視聴(1) 双方向CATV・UHF・BS・110度CSブースタ内蔵の場合

配線方法

双方向CATV/UHF・BS・110度CSブースタから各部屋のテレビターミナルへの分配配線。
● スカパー!プレミアムサービスを1ヵ所で視聴する場合はアンテナから直接CSテレビターミナルに接続します。

  • 注1) CSデジタル放送、BSデジタルの有料放送は、個別に契約する必要があります。
  • 注2) 地上デジタル放送、BSデジタル放送、110度CSデジタル放送を視聴するには、放送に対応したテレビやチューナーが必要です。また各種サービス対応のため、チューナーを電話回線または インターネットとの接続が必要となります。
    (上記は電話回線と接続した場合の配線図です。)
  • 注3) BS・110度CSアンテナは110度CSデジタル放送とBSデジタル放送が一つのアンテナで受信できる共用アンテナです。
    スカパー!プレミアムサービスは受信できませんのでご注意ください。
  • ● 110度CSデジタル放送の右旋円偏波受信に対応しています。

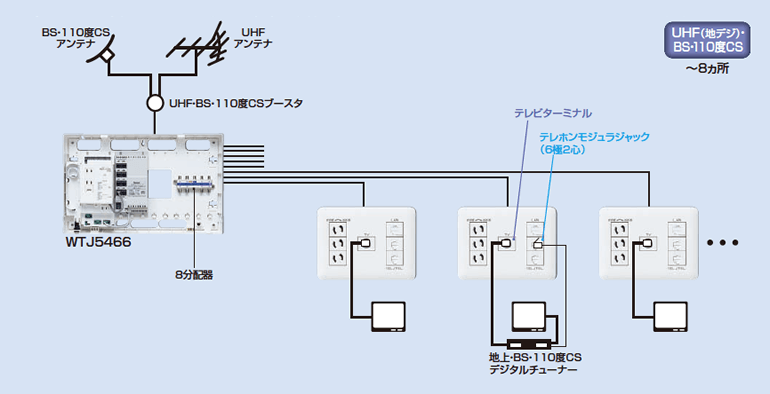

アンテナを立ててテレビを視聴(2) 分配器内蔵の場合

マルチメディアポートS ギガの場合

●他社の映像系機器でテレビ放送を視聴する場合の事例

アンテナを立ててテレビを視聴(2) 双方向CATV・UHF・BS・110度CSブースタ内蔵の場合

配線方法

各部屋のテレビターミナルに分配配線。
● ブースタをポート外に設置します。

  • 注1) CSデジタル放送、BSデジタル放送、110度CSデジタル放送を視聴するには、放送に対応したテレビやチューナーがデ必要です。またジタルの有料放送は、個別に契約する必要があります。
  • 注2) 地上デジタル放送、各種サービス対応のため、チューナーを電話回線または インターネットとの接続が必要となります。
    (上記は電話回線と接続した場合の配線図です。)
  • 注3) BS・110度CSアンテナは110度CSデジタル放送とBSデジタル放送が一つのアンテナで受信できる共用アンテナです。
    スカパー!プレミアムサービスは受信できませんのでご注意ください。
  • ● 110度CSデジタル放送の右旋円偏波受信に対応しています。

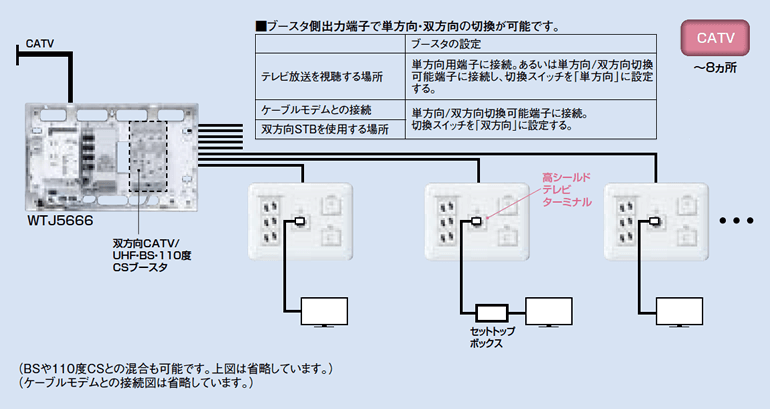

双方向CATV/UHF・BS・110度CSブースタ内蔵タイプ(8分配)(1)

マルチメディアポートS ギガの場合

●双方向ブースタとして使用する場合

双方向CATV/UHF・BS・110度CSブースタ内蔵タイプ(8分配)(1)

配線方法

ブースタから各部屋の高シールドテレビターミナルに分配配線します。双方向機器(ケーブルモデムなど)は単方向/双方向切換可能端子に接続し、双方向に設定します。

◆推奨TVコンセント

妨害ノイズの飛び込み防止のため、[マルチメディア]コンセント
または高シールドテレビターミナル(WCS38809W)。

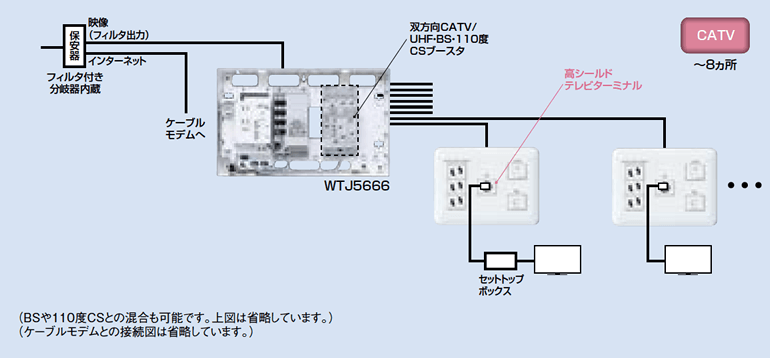

双方向CATV/UHF・BS・110度CSブースタ内蔵タイプ(8分配)(2)

マルチメディアポートS ギガの場合

●単方向ブースタとして使用する場合(保安器で映像とインターネットに分けられる場合)

双方向CATV/UHF・BS・110度CSブースタ内蔵タイプ(8分配)(2) 単方向ブースタとして使用する場合(保安器で映像とインターネットに分けられる場合)

配線方法

保安器からの映像信号をブースタに入力し各部屋の高シールドテレビターミナルに分配配線。

◆推奨TVコンセント

妨害ノイズの飛び込み防止のため、[マルチメディア]コンセント
または高シールドテレビターミナル(WCS38809W

双方向CATV/UHF・BS・110度CSブースタを双方向ブースタとして使用する場合、
各CATV会社へのご確認が必要です。

●双方向CATVブースタ接続確認済CATV会社一覧(2015年10月現在)

  • 株式会社ジュピターテレコム(J:COM)(全国)
  • 旭川ケーブルテレビ株式会社(北海道)
  • 青森ケーブルテレビ株式会社(青森)
  • 岩手ケーブルビジョン株式会社(岩手)
  • 株式会社遠野テレビ(岩手)
  • 水沢テレビ株式会社(岩手)
  • 宇都宮ケーブルテレビ株式会社(栃木)
  • 佐野ケーブルテレビ株式会社(栃木)
  • テレビ小山放送株式会社(栃木)
  • 入間ケーブルテレビ株式会社(埼玉)
  • 行田ケーブルテレビ株式会社(埼玉)
  • 株式会社JCN埼玉(埼玉)
  • 狭山ケーブルテレビ株式会社(埼玉)
  • 蕨ケーブルビジョン株式会社(埼玉)
  • 株式会社JCN船橋習志野(千葉)
  • 株式会社千葉ニュータウンセンター(千葉)
  • イッツ・コミュニケーションズ株式会社(東京、神奈川)
  • 株式会社ジェイコム大田(東京)
  • 株式会社JCNコアラ葛飾(東京)
  • 株式会社JCN足立(東京)
  • 株式会社JCNみなと新宿(東京)
  • 多摩ケーブルネットワーク株式会社(東京)
  • 株式会社多摩テレビ(東京)
  • 東京ケーブルネットワーク株式会社(東京)
  • 豊島ケーブルネットワーク株式会社(東京)
  • JCN日野ケーブルテレビ株式会社(東京)
  • 株式会社JCN横浜(神奈川)
  • 湘南ケーブルネットワーク株式会社(神奈川)
  • 浜松ケーブルテレビ株式会社(静岡)
  • エルシーブイ株式会社(長野)
  • 株式会社テレビ松本ケーブルビジョン(長野)
  • 株式会社アイ・シー・シー(愛知)
  • 株式会社CAC(愛知)
  • 知多メディアスネットワーク株式会社(愛知)
  • 知多半島ケーブルネットワーク株式会社(愛知)
  • 豊橋ケーブルネットワーク株式会社(愛知)
  • スターキャットケーブルネットワーク株式会社(愛知)
  • 西尾張シーエーティーヴィ株式会社(愛知)
  • ミクスネットワーク株式会社(愛知)
  • 株式会社アイティービー(三重)
  • 伊賀上野ケーブルテレビ株式会社(三重)
  • 株式会社シー・ティー・ワイ(三重)
  • 株式会社ZTV(三重)
  • 株式会社アドバンスコープ(三重)
  • 株式会社新川インフォーメーションセンター(富山)
  • 射水ケーブルネットワーク株式会社(富山)
  • 高岡ケーブルネットワーク株式会社(富山)
  • となみ衛星通信テレビ株式会社(富山)
  • 金沢ケーブルテレビネット株式会社(石川)
  • 株式会社テレビ小松(石川)
  • 福井ケーブルテレビ株式会社(福井)
  • 株式会社嶺南ケーブルネットワーク(福井)
  • 株式会社ベイ・コミュニケーションズ(大阪・兵庫)
  • 株式会社テレビ岸和田(大阪)
  • 株式会社明石ケーブルテレビ(兵庫)
  • BAN-BANネットワークス株式会社(兵庫)
  • 姫路ケーブルテレビ株式会社(兵庫)
  • 岡山ネットワーク株式会社(岡山)
  • 株式会社倉敷ケーブルテレビ(岡山)
  • 株式会社中海テレビ放送(鳥取)
  • 日本海ケーブルネットワーク株式会社(鳥取)
  • 山陰ケーブルビジョン株式会社(島根)
  • 株式会社アイ・キャン(山口)
  • Kビジョン株式会社(山口)
  • 株式会社テレビ鳴門(徳島)
  • 宇和島ケーブルテレビ株式会社(愛媛)
  • 株式会社ハートネットワーク(愛媛)
  • 高知ケーブルテレビ株式会社(高知)
  • 株式会社メックケービレッジ(福岡)
  • 株式会社ケーブルテレビジョン島原(長崎)
  • 大分ケーブルテレコム株式会社(大分)
  • 株式会社ケーブルメディアワイワイ(宮崎)
  • 記載以外にも確認済の会社がある場合がありますので、必要に応じてお問い合わせください。
