まとめてねット ギガ 1ギガ(1000M)通信対応の宅内LAN配線をシンプルに構築。 W240×H215×D45mmのコンパクトサイズ。インターネット配線も電話配線も「まとめてねット ギガ」の本体パネルからスター配線で各部屋のモジュラジャックへ結線するだけ。簡単に宅内LAN設備が構築できます。(1ギガHUB,インターネット ~7ヵ所,電話 ~8ヵ所)

プランツール

使用機器と接地条件を入力すると、
配線プランが完成します。

マルチメディアプラン

特長

ブロードバンドのギガサービスに対応。

FTTH(光ファイバ)の1ギガ接続サービスに対応する高性能スイッチングHUBを内蔵。ギガ通信を効率的に、安定して行えるので、より高解像度な動画コンテンツなども快適に楽しめます。
「まとめてねット ギガ」なら、ギガ時代のインターネットを各部屋で利用できます。

ギガ通信に対応したスイッチングHUBについて

ブロードバンドのギガサービスに対応。

スリム&コンパクトなので、見た目もスッキリ。

LANと電話設備をコンパクトにまとめたパネルデザインなので、お部屋の美観を損なわずスッキリと設置できます。

  • 本体の近くにモデム・ルータなどの機器を設置するための、設置棚などをご用意ください。
収納戸

収納戸

ウォークインクローゼット

ウォークインクローゼット

机の下

机の下

壁内配線もかんたん。

インターネットや電話の配線は「まとめてねット ギガ」からスター配線で各部屋のモジュラジャックへ結線するだけです。ONU/ADSLモデム・ルータなどの機器は、「まとめてねット ギガ」の近くに設置してください。

FTTH接続の場合

壁内配線もかんたん。

お施主様で、かんたん接続!

ONUやルータなど、さまざまなネットワーク機器を接続するための端子を前面に配置。わかりやすくラベル表示しているので、どなたにも簡単に接続作業をしていただけます。

お施主様で、かんたん接続!

美観とメンテナンス性の高い光コンセント付もラインアップ。

屋外から宅内に引き込んだ光ファイバと、ONUからの宅内光コードを中継できる光コンセントを内蔵しているので、簡単・美しく光配線ができます。宅内外の光配線を切り分けることで、メンテナンス性も向上します。

光ファイバサービスを利用する時に、通信事業者が光コンセントを設置する場合があります。まとめてねット(光コンセント付)なら、光コンセントを本体に内蔵しているため、美観を向上させます。光コンセントには、通信事業者が、①屋外から引き込んだ光ファイバケーブルを接続します。②宅内光コードを接続します。

  • ●サービスの申込み時に、通信事業者に本商品が設置されていることをお伝えください。
  • ●光コンセントへの接続をされない通信事業者やCATVの場合でも、通線孔からケーブルを引き出すことで、サービスをご利用できます。

電話2外線2系統に対応するタイプもラインアップ。

まとめてねット ギガに、電話用端子を2つ搭載。電話2外線・室内8ヵ所×2系統の配線ができます。
インターネットマンションや二世帯住宅など、回線を分ける必要がある場合に便利です。

ONU・ルータなどの機器を「まとめてねット ギガ(電話2外線タイプ)」の近くに置いて、そこから各部屋へ配線します。

商品ラインアップ

WTJ5045K
WTJ5045K

希望小売価格 39,500円(税抜)

宅内LANパネル
まとめてねット ギガ

WTJ5545K
WTJ5545K

希望小売価格 41,500円(税抜)

宅内LANパネル
まとめてねット ギガ
(光コンセント)

光コンセント付

WTJ5048K
WTJ5048K

希望小売価格 43,000円(税抜)

宅内LANパネル
まとめてねット ギガ
(電話2外線タイプ)

電話2外線タイプ

WTJ5548K
WTJ5548K

希望小売価格 45,000円(税抜)

宅内LANパネル
まとめてねット ギガ
(光コンセント)(電話2外線タイプ)

光コンセント付 電話2外線タイプ

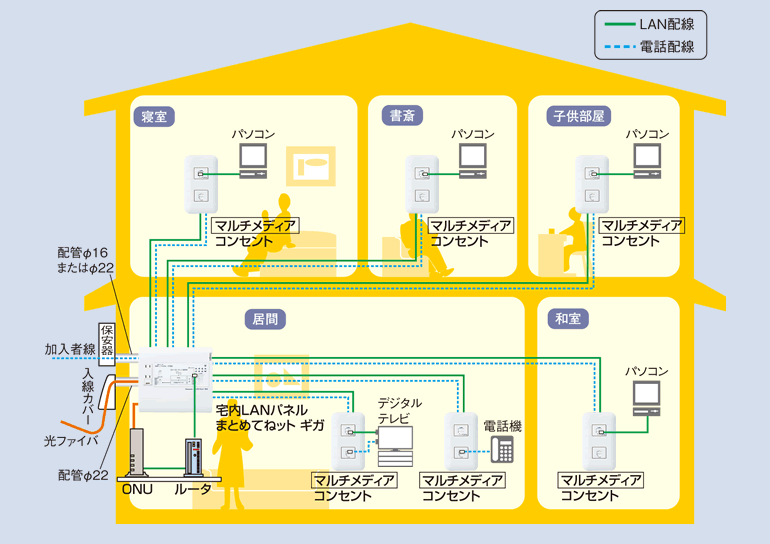

プラン例

「まとめてねット ギガ」なら7部屋まで、1ギガ(1000Mbps)に対応した宅内LANが構築できます。

  • ・100M~1ギガまでのFTTHだけでなく、ADSL、CATVなどの各ブロードバンドサービスに対応。
  • ・宅内LANは7ヵ所、電話(アナログ回線)は8ヵ所までの配線が可能。
  • ・従来のアナログ電話はもちろん、IP電話/光電話の利用もできます。

たとえば4LDKで6ヵ所の宅内LAN構築の場合、約5万円でシステムが構築できます!

品名・品番 数量 機器希望小売価格
(税抜)
宅内LANパネル「まとめてねット ギガ」 WTJ5045K 1 39,500円
[マルチメディア]コンセント WTF16216W
CAT5e・6極2心)
6 1,700円 × 6
プレート WTF7002W 6 120円 × 6
合 計 50,420円
機器合計希望小売価格
50,420
(税抜・工事費別
  • ●上記価格にはONU、ルータなどの機器代及び工事費(配管、配線を含む)、消費税などは含まれておりません。

設計手順

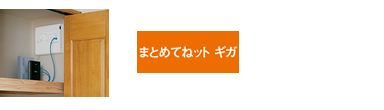

①「まとめてねット ギガ」の設置場所を決めます。

ONU・ルータなどを設置する棚がある場所を選んでください。

②電話回線をご利用されたい部屋を決め、TEL用モジュラジャックを配置します。

  • ●最大8ヵ所まで配置できます。

③インターネットをご利用されたい部屋を決め、LAN用モジュラジャックを配置します。

  • ●最大7ヵ所まで配置できます。

お部屋の用途に合わせて、設置するコンセントを組み合わせることができます。

④「まとめてねット ギガ」からLAN配線と電話配線のルートを決めます。

  • ●FTTHやCATVインターネットなどの利用に備えて、配管を準備しておくことをおすすめします。
設計例

使用例

まとめてねット ギガの場合

対象品番:WTJ5045K

接続する機器は、ご契約されたインターネットサービスにより異なります。

室内のコンセント側にモデムなどを設置する場合や、光電話2回線を使用する場合は、“LINE配線用端子”から機器を設置する部屋へ電話配線をする必要があります。

FTTH(光ファイバ)

使用例 図解‐FTTH(光ファイバ)

CATVインターネット

使用例 図解‐CATVインターネット

※1)
LINE配線用のTEL用モジュラジャックには、同梱している「LINE」シールを貼ることをおすすめします。
※2)
通信事業者によっては、通線孔または通線チップとONUの間にローゼットを設ける場合もあります。
※3)
光電話の接続台数に関しましては、ご加入の通信事業者にご確認ください。

まとめてねット ギガ(光コンセント)の場合

対象品番:WTJ5545K

FTTH(光ファイバ)

使用例 図解‐FTTH(光ファイバ)

※1)
LINE配線用のTEL用モジュラジャックには、同梱している「LINE」シールを貼ることをおすすめします。
※2)
光コンセントへの接続をされない通信事業者やCATVの場合でも、通線孔からケーブルを引き出すことで、サービスをご利用できます。
※3)
通信事業者によっては、通線孔または通線チップとONUの間にローゼット(光コンセント)を設ける場合もあります。
※4)
光電話の接続台数に関しましては、ご加入の通信事業者にご確認ください。

まとめてねット ギガ(電話2回線タイプ)の場合

  • ●FTTH接続例の場合
    接続する機器は、ご契約されたインターネットサービスにより異なります。
  • WTJ5048Kの近傍にケーブル引き込み用配管と通線プレートが必要です。

FTTH(光ファイバ)

使用例 図解‐FTTH(光ファイバ)

※1)
光コンセントへの接続をされない通信事業者やCATVの場合でも、通線孔からケーブルを引き出すことで、サービスをご利用できます。
※2)
通信事業者によっては、通線孔または通線チップとONUの間にローゼット(光コンセント)を設ける場合もあります。
※3)
光電話の接続台数に関しましては、ご加入の通信事業者にご確認ください。

インターネットマンション

使用例 図解‐インターネットマンション

各部の名称と働き

各部の名称と働き

切換スイッチによる内部結線

ADSLやIP電話(光電話)を使用する場合、加入者線の接続を変更することも、切換スイッチでカンタン。

切換スイッチによる内部結線

仕様・寸法図

スイッチングHUB仕様

LANポート 10BASE-T/100BASE-TX/1000BASE-T×8ポート
(自動認識)(全/半二重・オートネゴシエーション)
スイッチング方式 ストア・アンド・フォワード
パケット転送能力 ノンブロッキング
最大1,488,095pps/ポート(1000BASE-T)
最大148,810pps/ポート(100BASE-TX)
最大13,881pps/ポート(10BASE-T)
Jumbo Frame ワイヤーレート 9,216Bytes
MACアドレステーブル 8K
バッファ 256KB
フロー制御 半二重時 バックプレッシャー/全二重時 802.3x
伝送方式 IEEE802.3 10BASE-T、IEEE802.3u 100BASE-TX、
IEEE802.3ab 1000BASE-T
電磁放射 VCCI クラスB
電源 AC100V 50/60Hz
消費電力 最大3.9W

寸法図(寸法表示単位:mm)

まとめてねット ギガ

まとめてねット ギガ

まとめてねット ギガ(光コンセント)

まとめてねット ギガ(光コンセント)
