ブロック型パッチパネル（CAT6）

	●寸法表示単位：mm　　●品番をクリックすると仕様図・姿図・取扱説明書などの詳細情報をご案内します。当頁に掲載の商品はCommscope（コムスコープ）社SYSTIMAX® SCS商品との互換性はありませんのでご注意ください。

安定したギガビット・イーサネット（1000BASE-T）を可能にする、
高性能・高品質の機器をトータルにご提供します。

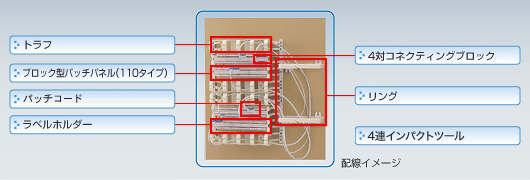

システム図

ブロック型パッチパネル（110タイプ）

コネクティングブロックを用いて結線する情報用端子です。

96対（192端子）、ワイヤリングブロック（24対×4列）[Cat.6]

脚付き

脚なし

NR24111（キット品）
希望小売価格 8,610円（税抜 8,200円）

NR2411（ブロック単品）
希望小売価格 4,725円（税抜 4,500円）

NR24101（キット品）
希望小売価格 8,190円（税抜 7,800円）

NR2410（ブロック単品）
希望小売価格 4,200円（税抜 4,000円）

キット品内訳

構成部材	入数
96対（192端子）ワイヤリングブロック（24対×4列）	1
4対コネクティングブロック	24
ラベルホルダー	2
白色ラベル	2

48対（96端子）、ワイヤリングブロック（24対×2列）[Cat.6]

	NR24001（脚なし）（キット品）希望小売価格 4,620円（税抜 4,400円）

キット品内訳

構成部材	入数
48対（96端子）ワイヤリングブロック（24対×2列）	1
4対コネクティングブロック	12
ラベルホルダー	1
白色ラベル	1

トラフ

110パッチパネルと組み合わせて、パッチコードなどを水平方向に収納、余長の調整に用います。

脚付き

脚なし

NR2461
希望小売価格 1,838円（税抜 1,750円）

NR2460
希望小売価格 1,659円（税抜 1,580円）

4対コネクティングブロック[Cat.6]

110パッチパネルとパッチコードの接点となる端子です。

NR2454
希望小売価格 1,260円（税抜 1,200円）
（6コ入）

ペア間の幅を広げることで、
ペア間NEXTを低減しています。

リング

パッチパネルと組み合わせて、パッチコードやジャンパ線を垂直方向の収納や余長を調整します。

NR2462
希望小売価格 1,995円（税抜 1,900円）
（2コ入）

ラベルホルダー

接続先をラベルに記入し、パッチパネルに取り付けるためのカバーで、心線保護にも役立ちます。

NR2450
希望小売価格 1,260円（税抜 1,200円）
（6コ入）

情報ラック用パッチパネル取付板

19インチキャビネットラックにブロック型パッチパネルを使用する場合の取付板です。

●1U

NR22412
希望小売価格 3,780円（税抜 3,600円）

●2U

NR22413
希望小売価格 5,670円（税抜 5,400円）

ブロック型パッチパネル用パッチコード[Cat.6]

タイプ	品番	コード長	希望小売価格
1対	NR126101	1m	1,397円（税抜 1,330円）
	NR1261015	1.5m	1,491円（税抜 1,420円）
	NR126102	2m	1,575円（税抜 1,500円）
	NR126103	3m	1,764円（税抜 1,680円）
2対	NR126201	1m	1,439円（税抜 1,370円）
	NR1262015	1.5m	1,544円（税抜 1,470円）
	NR126202	2m	1,638円（税抜 1,560円）
	NR126203	3m	1,838円（税抜 1,750円）
4対	NR126401	1m	2,730円（税抜 2,600円）
	NR1264015	1.5m	2,888円（税抜 2,750円）
	NR126402	2m	3,045円（税抜 2,900円）
	NR126403	3m	3,360円（税抜 3,200円）

ブロック型パッチパネル用4対パッチコード（RJ45プラグ付）[Cat.6]

RJ475結線タイプ	品番	コード長	希望小売価格
T568A	NR1264011	1m	1,838円（税抜 1,750円）
T568A	NR1264031	3m	2,468円（税抜 2,350円）
T568B	NR1264012	1m	1,838円（税抜 1,750円）
T568B	NR1264032	3m	2,468円（税抜 2,350円）

結線方法

パネルスロットからケーブルを入線する

（1）1～3、7～9の場所に接続されるケーブルを左のパネルスロットAから前面に持ってきます。
（2）4～6、10～12の場所に接続されるケーブルを右のパネルスロットBから前面に持ってきます。
（3）（1）と（2）のケーブルは、パッチパネルの脚部に軽く固定します。

ケーブルのシースをむく

（1）ストリッピングシールでシースを60mmむきます。
（2）ケーブルスロットから6mmの位置になるように対を入線溝に納めます。
注）心線の被覆を傷つけないようにしてください。

ケーブルスロットに心線を入線する

（1）対を引き上げながら、インデックスストリップの上に置きます。
（2）インデックスストリップを使用して対を分離し、入線します。
注）対の分離を最小限にするため、心線を引っ張りながら曲げて入線してください。

心線の余線を切断する

専用の4連型インパクトツール（NR2472）を用いて余線を切断します。（左側から4対ずつ順に右へ）
注1）「CUT」表示面を切断する側に向けてください。
注2）当社従来品（NR108062043）は利用できません。

コネクティングブロックを接続する

コネクティングブロック前面の青印字を左にし、専用の4連型インパクトツール（NR2472）で左側から順に、１個ずつ接続します。
注）インパクトツールの刃は、出ていても収納していてもかまいません。

ラベルとネームカバーを取り付ける

（1）ラベルに接続先またはケーブルの番号を記入し、ネームカバーに差し込みます。
（2）ラベルをセットしたネームカバーをパッチパネルの所定の位置に押し込みます。
