LANパネル

	●寸法表示単位：mm　　●品番をクリックすると仕様図・姿図・取扱説明書などの詳細情報をご案内します。

	コンパクト・薄型デザインの情報ボックスに、スイッチングHUBをすっきり収納。壁面取り付けが可能で、狭いスペースへの設置に適しています。

	※LAN機器およびLANケーブルは別売りです。写真はLAN機器を実装し、配線した状態です。

●コンパクト・薄型デザイン設置スペースがわずかですみ、圧迫感もほとんどありません。オフィス、学校、官公庁、病院などの小・中規模ＬＡＮ構築をサポートします。

●高温によるシステムダウンを軽減
耐温度設計のＬＡＮパネルと、パナソニックＥＳネットワークス（株）製LAN機器との組み合わせにより、動作環境温度0～40℃まで対応。夏場の気温上昇によるネットワーク機器のシステムダウンを軽減します。

●多彩なラインアップ
光ファイバ、カテゴリー6、カテゴリー5Ｅの各幹線・支線ケーブルに対応。パナソニックＥＳネットワークス（株）製LAN機器とセットでの設置をおすすめします。

●配線部材がセットなので、設計・積算がラク
パッチパネル、パッチパネル用モジュール、モジュラコードなどの必要な配線部材がセットになっていますので、設計に便利。積算時の単品部材の拾い出し作業も不要になります。

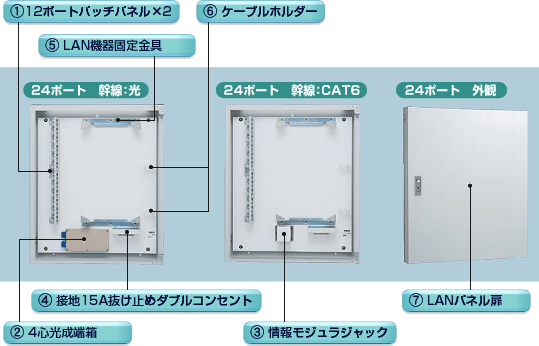

各部名称

1. 12ポートパッチパネル×2

	クロスステッチ（千鳥）構造を採用。従来品並列構造と比べて接続ポートの間隔に余裕ができるので、配線がしやすく、管理も容易になります。

2. 4心光成端箱

光ファイバケーブルを結線するスプライスボックス。4心まで対応できます。

＜光成端箱内の施工＞

(1) 光ファイバケーブルの加工テンションメンバを把持金具に通し、固定してください。

(1) 光ファイバケーブルの加工

テンションメンバを把持金具に通し、固定してください。

(2) 光ファイバ心線の接続（融着）光ファイバケーブルと接続用のSCコネクタ付単心コードを光ファイバ融着接続機で接続します。付属の融着用熱収縮スリーブで補強してください。光ファイバの融着処理については、融着接続機の取扱説明書に従ってください。

(2) 光ファイバ心線の接続（融着）

光ファイバケーブルと接続用のSCコネクタ付単心コードを光ファイバ融着接続機で接続します。付属の融着用熱収縮スリーブで補強してください。光ファイバの融着処理については、融着接続機の取扱説明書に従ってください。

(3) 収納融着部をスリーブホルダーに固定し、図のように収納してください。注）曲げ半径が30mm以下にならないように収納してください。

(3) 収納

融着部をスリーブホルダーに固定し、図のように収納してください。
注）曲げ半径が30mm以下にならないように収納してください。

3. 情報モジュラジャック

ぐっとす情報モジュラジャックを採用。
専用工具（インパクトツール）はもちろん、モジュラジャック付属のキャップを使って簡単、キレイに結線ができます。

4. 接地15A抜け止めダブルコンセント

LANパネル内で、LAN機器の電源を供給できます。

5. LAN機器固定金具

LAN機器をしっかりと固定し、保護します。

6. ケーブルホルダー

複雑になりがちなケーブルをきれいに整理し、保護します。

7. LANパネル扉

扉を開けるだけで施工やメンテナンスが可能。ロック機構付きなのでセキュリティ性にもすぐれています。

LANパネル 12ポート

●仕様

品番	対応ケーブル		希望小売価格
品番	幹線	支線	希望小売価格
NR26116	光	CAT6	171,150円（税抜 163,000円）
NR26115	光	CAT5E	164,850円（税抜 157,000円）
NR26616	CAT6	CAT6	140,700円（税抜 134,000円）
NR26515	CAT5E	CAT5E	133,875円（税抜 127,500円）

●適用LAN機器パナソニックＥＳネットワークス(株)製 (別売)

品番	スイッチングHUB	メディアコンバータ
NR26116	・VYPN211208 （Switch-S12E）・VYPN210809 （Switch-S8E）・VYPN21080NK （Switch-S8LN）	・VYPN61202K （Media Converter 100FX）・VYPN61304 （Media Converter 1000SX）
NR26115
NR26616		－
NR26515		－

>>LAN機器の詳細はこちらをご覧ください

●寸法図

●同梱品

LANパネル 24ポート

●仕様

品番	対応ケーブル		希望小売価格
品番	幹線	支線	希望小売価格
NR26126	光	CAT6	217,350円（税抜 207,000円）
NR26125	光	CAT5E	204,750円（税抜 195,000円）
NR26626	CAT6	CAT6	185,850円（税抜 177,000円）
NR26525	CAT5E	CAT5E	173,250円（税抜 165,000円）

●適用LAN機器パナソニックＥＳネットワークス（株）製 (別売)

品番	スイッチングHUB	メディアコンバータ
NR26126	・VYPN232409 （Switch-M24X）・VYPN22240 （Switch-S24）・VYPN22160 （Switch-S16）	・VYPN61202K （Media Converter 100FX）・VYPN61304 （Media Converter 1000SX）
NR26125
NR26626		－
NR26525		－

>>LAN機器の詳細はこちらをご覧ください
