[HD-PLC]対応 PLCアダプター(LAN変換用)

[HD-PLC]対応 PLCアダプター(LAN変換) 電力線を利用し、ビル・工場など、通信線工事・無線通信が困難な現場でのネットワーク構築を実現。長距離通信が可能な「マルチホップ機能」により、配線長が長い現場にも導入が可能。[HD-PLC]対応 PLCアダプター(LAN変換) 電力線を利用し、ビル・工場など、通信線工事・無線通信が困難な現場でのネットワーク構築を実現。長距離通信が可能な「マルチホップ機能」により、配線長が長い現場にも導入が可能。

特長

電力線を利用して、工場・ビルをはじめ通信線工事・無線通信が困難なシーンのネットワーク化を実現します。

電力線を利用してネットワークを構築

HD-PLC対応PLCアダプターは、電力を供給している既存の電力線を利用してデータ通信を行います。
通信専用線の敷設や無線通信が困難な場面でのネットワーク構築に活用できます。

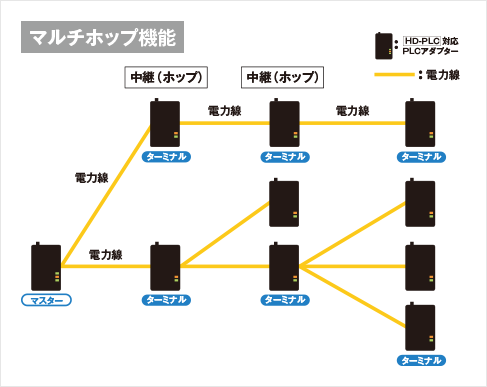

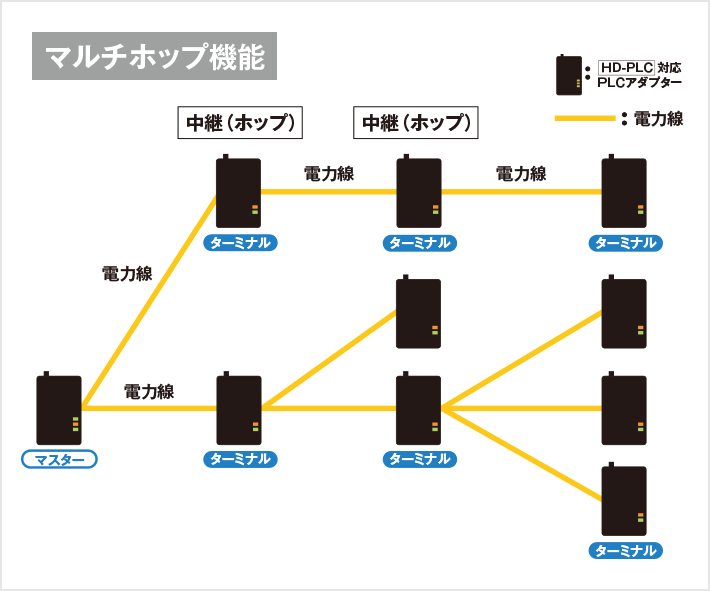

複数のPLCアダプターを中継することで、
長距離通信が可能(マルチホップ機能)

マルチホップ機能により、複数のターミナル(子器)を中継して通信ができるため、配線長が長い工場・ビルなどでもPLCネットワークの構築が可能です。

設定作業なしで通信が可能(自動ルーティング)設定作業なしで通信が可能(自動ルーティング)※イメージであり実際の配線図ではありません。

設定作業なしで通信が可能(自動ルーティング)

PLCアダプターの電源を入れる(マスター/ターミナル順序不同)だけで、自動的にマスター(親器)とターミナル(子器)が接続されるため、アダプター間で認証設定するなどの初期設定が必要ありません。

  • ・「HD-PLC」とは、パナソニック(株)が提唱する高速電力線通信方式の名称で、日本およびその他の国での登録商標もしくは商標です。
    なお、HD-PLCはHigh Definition Power Line Communicationの略称です。
  • ・マルチホップ機能とは、端末間の中継機能により、通信エリアの範囲を広げることができる技術で、国際標準規格ITU-T G.9905で採用されたCMSR(Centralized Metric based Source Routing)の応用技術です。
  • ・最長通信距離は使用環境によって異なります。

ネットワーク構成例

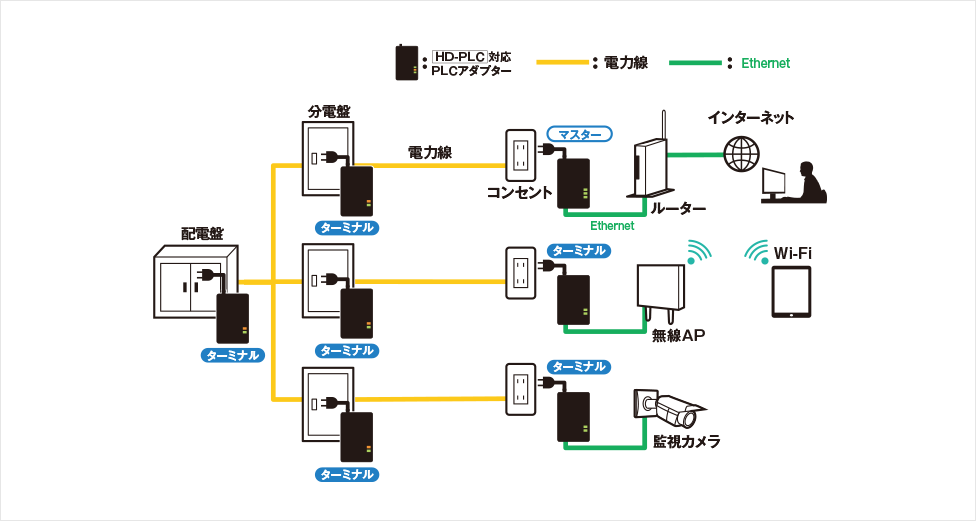

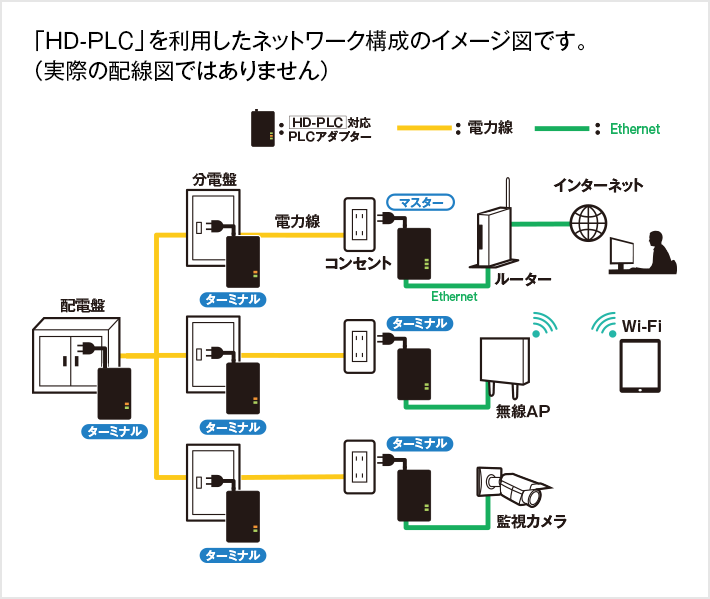

「HD-PLC」を利用したネットワーク構成のイメージ図です。(実際の配線図ではありません)

「HD-PLC」を利用したネットワーク構成のイメージ図です。
(実際の配線図ではありません)「HD-PLC」を利用したネットワーク構成のイメージ図です。
(実際の配線図ではありません)
  • ・工場や建設現場、新たな通信線工事が困難な場所や、地下など無線通信が届かない場所などでの活用を想定しています。

商品ラインアップ

屋内専用

WPN7011

AC 100V

WPN7011

希望小売価格 29,800円(税抜)

PLCアダプター(LAN変換)
(コンセントタイプ)
AC100V
屋内専用(注1)

WPN7012

AC 100V/200V

WPN7012

希望小売価格 29,800円(税抜)

PLCアダプター(LAN変換)
(端子台取付タイプ)
AC100V/200V
屋内専用(注1)

屋外用(ボックス内設置)

WPN7111

AC 100V

WPN7111

希望小売価格 29,800円(税抜)

PLCアダプター(LAN変換)
(コンセントタイプ)
AC100V
屋外用(ボックス内設置)(注2)

WPN7112

AC 100V/200V

WPN7112

希望小売価格 29,800円(税抜)

PLCアダプター(LAN変換)
(端子台取付タイプ)
AC100V/200V
屋外用(ボックス内設置)(注2)

注1)電波法により、屋内専用の製品は屋外では使用できません。
屋内:建屋内で使用する場合
屋外:建屋外の配線を通る場合(例:母屋と離れとの通信など)

注2)製品の構造上、防水・防塵性能はありませんので、ボックスなどに設置いただく必要があります。
屋外で使用する場合、電気使用者の引込み口における分電盤から負荷側での使用に限定されています。

各部名称・寸法図

各部名称・寸法図
寸法図
  • ・モード切替スイッチでマスター(親器)またはターミナル(子器)どちらでも設定できます。
  • ・工場出荷時は「ターミナル(子器)」として設定されています。
  • ・同一ネットワークのうち一台を「マスター」に切り替えて使用してください。

一般仕様

定格電圧

AC100V(コンセントタイプ)
AC100V/200V(端子台取付タイプ)

定格周波数

50Hz/60Hz

使用温度範囲

-20℃~60℃

相対湿度

30%~85%RH(結露なきこと)

消費電力

4W以下

適用法規

電波法

通信方式

PLCインターフェース

使用周波数

2MHz~28MHz

変調方式

Wavelet OFDM(2PAM~32PAM)

通信速度

240Mbps(PHY)※1

アクセス方式

CSMA/CA

セキュリティ

AES 128bit 暗号化

適合規格

「HD-PLC」方式
ITU-T G.9905(マルチホップ機能)

最大ホップ数

10

ターミナル台数

マスター1台あたり最大1024台 ※2

通信距離

本製品間 約200m ※3

  • 1 表示の数値は理論上の最大値であり、実際の速度を示すものではありません。
  • 2 表示の数値は理論上の最大値です。
  • 3 通信距離は使用環境によって異なります。

LANインターフェース

使用規格

IEEE802.3(10BASE-T)
IEEE802.3u(100BASE-TX)
MDI/MDI-X 自動検知
オートネゴシエーション

対応プロトコル

TCP、UDP(IPv4/IPv6)

アクセス方式

CSMA/CD

使用上のご注意(詳しくは取扱説明書をご覧下さい)

  • ・インバータ機器やモータなどノイズを発生する機器の影響を受けて通信速度が低下する可能性があります。
  • ・回路分岐や配線の集中など、配線特性(インピーダンス)の影響を受けて通信速度が低下する可能性があります。
  • ・他社製の「HD-PLC」機器とは接続できません。
  • ・電源タップに接続する場合は、通信に影響を及ぼすため、雷サージ対応、ノイズフィルター付電源タップは使用しないでください。
  • ・電気配線の状態や負荷機器の影響など、通信ができない、または通信速度の低下により生じた損害については当社は責任を負いかねますので、ご了承ください。
