ADVANCE SERIES [タッチ]LED調光スイッチ(2線式) 指先で軽く触れるだけのタッチ調光操作。直感的に照明をコントロールできます。2線式に対応した製品も新たにご用意。

特長

タッチ操作で調光
※指先が乾燥しているときや手袋などを着用しているときは、操作できないことがあります。
※スライド操作が早すぎると調光できないことがあります。

タッチ操作で調光

指先で軽く触れるだけのタッチ操作でON/OFFができ、
スライド・長押し・タップ、お好みの方法で調光操作ができます。

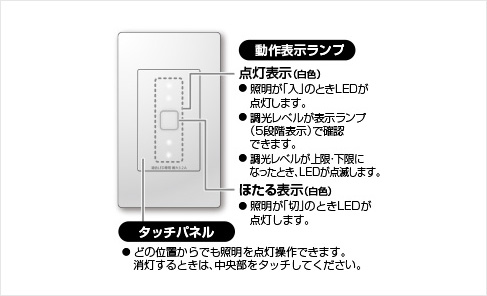

タッチ操作を音とほたるランプでお知らせ

点灯操作時、消灯操作時は異なる音でお知らせ。
暗闇でも操作できるようにほたるランプがスイッチ位置と操作位置をお知らせします。

タッチ操作を音とほたるランプでお知らせ

製品概要

親器

[タッチ]LED調光スイッチ(2線式)

[タッチ]LED調光スイッチ(2線式)

WTY521730W WTY521730H WTY521730F

希望小売価格 14,800円(税抜)

[タッチ]LED調光スイッチ(2線式)
(W:ホワイト、H:グレー、F:ベージュ)

LED照明器具およびLED電球の選定について

(2017年2月現在)

当社製 LED照明器具およびLED電球 接続台(灯)数
単独取付の場合 2・3連接取付の場合
調光可能型
LED照明器具
(位相制御式)
起動方式:LB,LK 3.2A÷(入力電流×1.2) 2.6A÷(入力電流×1.2)
起動方式:LU 3.2A÷(※最大入力電流) 2.6A÷(※最大入力電流)
調光器対応形
LED電球
E11/E17/E26口金 1灯〜20灯
E26口金ハイビーム 1灯〜12灯

入力電流および最大入力電流の値は、照明器具のカタログなどで確認ください。

※最大入力電流(2700Kの入力電流)にて計算してください。
●他社製のLED照明器具には、使用できないものがあります。
 ・ご使用になると、調光できなかったり、ちらつきなどが発生する場合があります。
 ・他社製のLED照明器具、LED電球との接続可否については、各照明器具メーカー、電球メーカーにご確認ください。
●LED照明器具およびLED電球(白熱灯含む)接続時は、3連接取付まで可能です。
●白熱灯も使用できます。3.2A(40~320W(2・3連接取付時40~260W)の範囲でお使いください。
●蛍光灯やダウントランスを必要とする電球などに使用できません。
●起動方式:LUは2016年6月以前の製造年月日の場合、すばやくスライド操作をした際にちらつく場合があり、おすすめできません。

仕様・基本配線

仕様

定格 320VA 100V AC
定格周波数 50Hz/60Hz
調光範囲 約0%〜100%
下限照度設定範囲 約0%〜約40%(白熱灯の場合)
使用周囲温度 -10℃〜40℃

[電子]スイッチ(子器)

子器をご使用の場合、最大3ヶ所から照明を操作できます。

[子器]3路配線対応形 埋込[電子]スイッチ(ほたる機能付)

[子器]3路配線対応形
埋込[電子]スイッチ(ほたる機能付)

WTA5652

希望小売価格 2,650円(税抜)

[子器]4路配線対応形 埋込[電子]スイッチ(ほたる機能付)

[子器]4路配線対応形
埋込[電子]スイッチ(ほたる機能付)

WTA5654

希望小売価格 2,950円(税抜)

注)子器のみの使用はできません。
注)2ヵ所、3ヵ所操作する場合は電子スイッチ(子器)(WTA5652、WTA5654)でしか接続できません。

子器からも照明を調光することができます。
●照明を点灯してからお好みのパターンで設定してください。
※子器からの操作で、照明の明るさが上限または下限になったとき、親器のランプが点滅します。

基本配線

親器単独で使用する場合

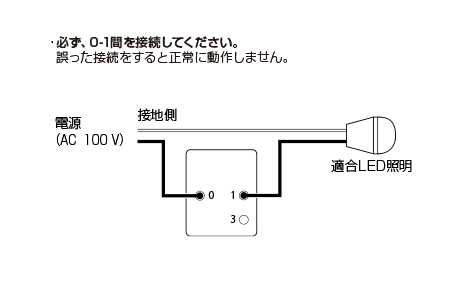

1ヵ所で操作する場合

親器と子器〔別売〕を組み合わせて使用する場合

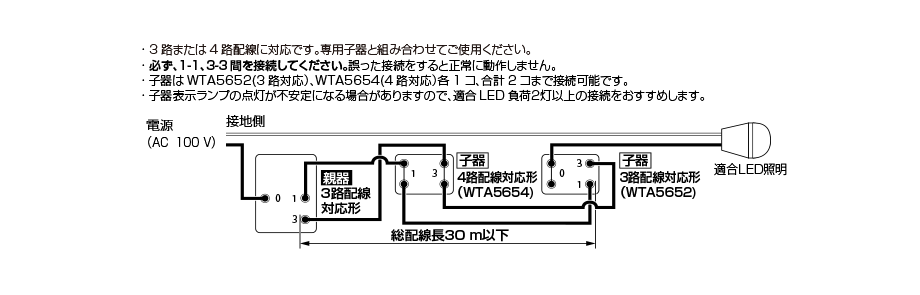

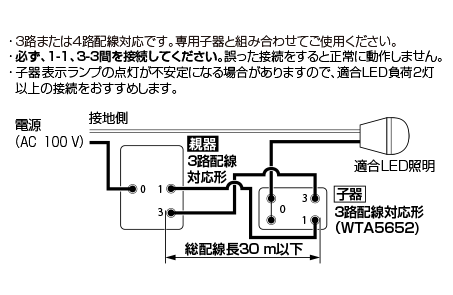

2ヵ所で操作する場合(3路配線)

親器と子器2個〔別売〕を組み合わせて使用する場合

3ヵ所で操作する場合(4路配線)

注意事項

  • 注1)停電復帰時に一瞬点灯する場合があります。
  • 注2)LED照明器具やLED電球によっては、スイッチを「入」にしても点灯するまで、時間がかかる場合があります。
  • 注3)調光したときの明るさは、LED照明器具やLED電球によって異なります。
  • 注4)暗めの調光状態でドライヤー、エアコン、電子レンジなどを使用されると、電圧低下などにより、消灯したり、暗さが変化したりします。
  • 注5)スライド操作で調光するとき、LED照明器具やLED電球によってはスムーズに調光できない場合があります。
  • 注6)LED照明器具やLED電球によっては、点灯する最小レベル(一番暗い状態)が変わります。その際は、下限照度設定ボタンで点灯位置を調整してください。
