クラシックシリーズ タンブラスイッチ 時代を超えて愛されるレトロな魅力クラシックシリーズ タンブラスイッチ 時代を超えて愛されるレトロな魅力

商品特長

レトロが、新しい。

長年使われてきたデザインには、時代を超えて愛される魅力がある。

長年使われてきたデザインには、時代を超えて愛される魅力がある。
味わい深いホーローの質感を再現し、細部の仕上げや色味まで、こだわった「クラシックシリーズ」は、インテリア空間に調和するタンブラスイッチです。

インダストリアルな雰囲気に合う「タンブラスイッチ」も、ご用意しております。

インダストリアルな雰囲気に合う「タンブラスイッチ」も、ご用意しております。

こだわりのインテリアに幅広く対応

ナチュラルでほっこりとする空間に

ナチュラルでほっこりとする空間に

日光が降り注ぐ、まっしろでかわいらしいリビングルームや、ぬくもりを感じるダイニングに使用すれば、タンブラスイッチがうまく調和してナチュラルなほっこり空間に仕上がります。

オトナのこだわりを感じさせる空間に

オトナのこだわりを感じさせる空間に

ヴィンテージ風でシックにまとめたベッドルームや、あえての配色でエッジを効かせた空間に、シンプルを極めたタンブラスイッチはベストな組み合わせです。

スイッチに合わせて、露出配管施工も可能

スイッチに合わせて、露出配管施工も可能

コンクリート打ちっぱなしの壁には、
配管を露出させると更にインダストリアル感がアップ。
存在感を高めることも、空間に馴染ませることも、組合せ次第で自由にカスタマイズ可能です。

左:DWZ222K 厚鋼電線管Z JIS C 8305
右:DFZ3022P 露出スイッチボックス(1コ用1方出)

商品ラインアップ

クラシックシリーズ

タンブラスイッチ

WS5116SW
WS5116SW

希望小売価格 1,080円(税抜)

クラシックシリーズ
15A埋込タンブラスイッチB
(片切)
(ホワイト)

WS5117SW
WS5117SW

希望小売価格 1,600円(税抜)

クラシックシリーズ
15A埋込タンブラスイッチC
(3路)
(ホワイト)

WS5119SW
WS5119SW

希望小売価格 3,400円(税抜)

クラシックシリーズ
15A埋込タンブラスイッチE
(4路)
(ホワイト)

スイッチプレート

WS9561SW
WS9561SW

希望小売価格 1,000円(税抜)

クラシックシリーズ
埋込スイッチ新金属プレート
(1連)
(ホワイト)

WS9562SW
WS9562SW

希望小売価格 2,000円(税抜)

クラシックシリーズ
埋込スイッチ新金属プレート
(2連)
(ホワイト)

WS9563SW
WS9563SW

希望小売価格 4,000円(税抜)

クラシックシリーズ
埋込スイッチ新金属プレート
(3連)
(ホワイト)

コンセントプレート

WN7501SWK
WN7501SWK

希望小売価格 1,000円(税抜)

クラシックシリーズ
新金属コンセントプレート
(1コ用)
(ホワイト)

WN7502SWK
WN7502SWK

希望小売価格 1,000円(税抜)

クラシックシリーズ
新金属コンセントプレート
(2コ用)
(ホワイト)

WN7503SWK
WN7503SWK

希望小売価格 1,000円(税抜)

クラシックシリーズ
新金属コンセントプレート
(3コ用)
(ホワイト)

WN7504SWK
WN7504SWK

希望小売価格 2,000円(税抜)

クラシックシリーズ
新金属コンセントプレート
(4コ用)
(ホワイト)

WN7505SWK
WN7505SWK

希望小売価格 2,000円(税抜)

クラシックシリーズ
新金属コンセントプレート
(5コ用)
(ホワイト)

WN7506SWK
WN7506SWK

希望小売価格 2,000円(税抜)

クラシックシリーズ
新金属コンセントプレート
(6コ用)
(ホワイト)

WN7507SWK
WN7507SWK

希望小売価格 4,000円(税抜)

クラシックシリーズ
新金属コンセントプレート
(7コ用)
(ホワイト)

WN7508SWK
WN7508SWK

希望小売価格 4,000円(税抜)

クラシックシリーズ
新金属コンセントプレート
(8コ用)
(ホワイト)

WN7509SWK
WN7509SWK

希望小売価格 4,000円(税抜)

クラシックシリーズ
新金属コンセントプレート
(9コ用)
(ホワイト)

WN7574SWK
WN7574SWK

希望小売価格 2,000円(税抜)

クラシックシリーズ
新金属コンセントプレート
(3+1コ用)
(ホワイト)

クラシックシリーズ対応 コンセント・付属品

コンセント

  品名 品番 定格 希望小売価格
<税抜>
WN1302SW
WN1302SW
埋込ダブルコンセント 金属枠 ホワイト WN1302SW 15A
125V
AC
280円
金属枠 グレー WN1302H
埋込扉付ダブルコンセント 金属枠 ホワイト WN1352SW 430円
接地ダブルコンセント 金属枠 ホワイト WN1512SWK 460円
金属枠 グレー WN1512H
アースターミナル付
接地ダブルコンセント
金属枠 ホワイト WN11329SW 820円
金属枠 グレー WN1132HK
埋込アースターミナル付
ダブルコンセント
金属枠 ホワイト WN1532SW 640円
金属枠 グレー WN1532H
埋込絶縁アースターミナル付
ダブルコンセント
絶縁枠 ホワイト WN15324SW 650円
埋込アースターミナル付
コンセント
金属枠 ホワイト WN1031SWK

2018年8月発売予定

520円
金属枠 グレー WN1031HK

2018年8月発売予定

埋込トリプルコンセント 金属枠 ホワイト WN1503SW 400円
金属枠 グレー WN1503H
埋込コンセント - ホワイト WN1001SW 160円
グレー WN1001H
埋込扉付コンセント ホワイト WN1051SW 390円
グレー WN1051H
埋込抜け止めコンセント ホワイト WN1061SW 340円
グレー WN1061H
埋込接地コンセント ホワイト WN1101SW 270円
グレー WN1101H
高容量コンセント
(15A・20A兼用)
15A・20A兼用
埋込アースターミナル付
接地コンセント
金属枠 ホワイト WN1931SW 20A
125V
AC
780円
15A・20A兼用
埋込絶縁アースターミナル付
接地コンセント
絶縁枠 ホワイト WN19314SW 800円
15A・20A兼用
接地コンセント
金属枠 ホワイト WN1922SW

2018年5月発売予定

20A
250V
AC
640円
15A・20A兼用
埋込アースターミナル付
接地コンセント
金属枠 ホワイト WN1932SW

2018年5月発売予定

880円

注)アースターミナル付コンセント(WN1031SW・H)は2018年7月末生産終了予定です。

その他付属品

  品名 品番 定格 希望小売価格
<税抜>

チップ

コンセント用ブランクチップ ホワイト WN3020SW - 50円
グレー WN3020H
電話線チップ(多回路兼用) ホワイト WN3023SW 50円
グレー WN3023H

テレホンガイド

テレホンガイド ホワイト WN3021SW 50円
グレー WN3021H
大穴テレホンガイド ホワイト WN3022SW 50円
グレー WN3022H

アースターミナル

アースターミナル ホワイト WN3075SW 280円
グレー WN3075H

4K・8K衛星放送対応
高シールド
テレビターミナル

埋込高シールド
テレビターミナル
ホワイト WCS3013W 1,150円
グレー WCS3013H
埋込高シールドテレビターミナル
2端子(電流通過形)
ホワイト WCS3824W 4,700円
グレー WCS3824H

テレホン
モジュラジャック

埋込テレホン
モジュラジャック6極2心
ホワイト WNT15629W 290円
グレー WNT15629H

(LAN用)情報
モジュラジャック

ぐっとす情報
モジュラジャックCAT5E
ホワイト NR3160W 1,340円
グレー NR3160H

取付枠

フルカラー取付枠(20コ入) - WN3700020 1,100円
フルカラー絶縁
ワンタッチ取付枠2型(20コ入)
WN3710020 1,200円

スイッチボックス

露出スイッチボックス
1コ用1方出
DFZ3022P G22 1,360円
露出スイッチボックス
2コ用1方出
DFZ3222P 2,710円

電線管

厚鋼電線管Z DWZ222K 呼び
G22
オープン価格

関連商品

タンブラスイッチ

WS5116
WS5116

希望小売価格 440円(税抜)

15A埋込タンブラスイッチB
(片切)(チョコ色)

WS5117
WS5117

希望小売価格 550円(税抜)

15A埋込タンブラスイッチC
(3路)(チョコ色)

WS5118
WS5118

希望小売価格 920円(税抜)

15A埋込タンブラスイッチD
(両切)(チョコ色)

WS5119
WS5119

希望小売価格 1,350円(税抜)

15A埋込タンブラスイッチE
(4路)(チョコ色)

スイッチプレート

WS9561
WS9561

希望小売価格 280円(税抜)

[フルコート加工]埋込スイッチ新金属プレート(1連)

WS9562
WS9562

希望小売価格 550円(税抜)

[フルコート加工]埋込スイッチ新金属プレート(2連)

WS9563
WS9563

希望小売価格 1,100円(税抜)

[フルコート加工]埋込スイッチ新金属プレート(3連)

コンセントプレート

  品名 品番 希望小売価格
<税抜>
WN7501010
WN7501010
[フルコート加工]新金属プレート 1コ用(10枚入) WN7501010 3,000円
[フルコート加工]新金属プレート 2コ用(10枚入) WN7502010 3,000円
[フルコート加工]新金属プレート 3コ用(10枚入) WN7503010 3,000円
[フルコート加工]新金属プレート 4コ用 WN7504 600円
[フルコート加工]新金属プレート 5コ用 WN7505 600円
[フルコート加工]新金属プレート 6コ用 WN7506 600円
[フルコート加工]新金属プレート 7コ用 WN7507 1,200円
[フルコート加工]新金属プレート 8コ用 WN7508 1,200円
[フルコート加工]新金属プレート 9コ用 WN7509 1,200円
[フルコート加工]新金属プレート 4コ用(3コ+1コ用) WN7574 600円

組合せ例

タンブラスイッチ

組合せ例 タンブラスイッチ スイッチプレート

1連の場合

1連の場合

WS5116SW

WS5116SW

希望小売価格
1,080円(税抜)

WS9561SW

WS9561SW

希望小売価格
1,000円(税抜)

コンセント

組合せ例 埋込コンセント コンセントプレート 取付枠

取付枠付コンセントの場合

取付枠付
コンセントの場合
(ダブルコンセント・
トリプルコンセント)

WN1302SW

WN1302SW

希望小売価格
280円(税抜)

WN7503SWK

WN7503SWK

希望小売価格
1,000円(税抜)

取付枠なしコンセントの場合

取付枠なし
コンセントの場合
(シングルコンセント)

WN1001SW

WN1001SW

希望小売価格
160円(税抜)

WN7501SW

WN7501SWK

希望小売価格
1,000円(税抜)

WN3700020

WN3700020

希望小売価格
1,100円(税抜)

  • 取付枠付コンセントはフルカラーのホワイト色(SW)をご使用ください。(ワイド21のホワイト色と同色タイプ)
  • 取付枠なしコンセント(シングル)、テレビコンセント、モジュラジャックをご使用の際は、ワイド21のホワイト色をフルカラーの取付枠と組み合わせてご使用ください。
  • コンセント等はクラシックシリーズ対応 コンセント・付属品の中から選定ください。

寸法図・ご注意

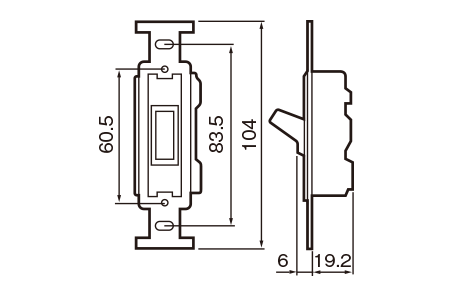

寸法図(寸法表示単位:mm)

タンブラスイッチ

WS5116・WS5116SW・WS5117・WS5117SW
・WS5118・WS5119・WS5119SW

WS5116・WS5116SW・WS5117・WS5117SW・WS5118・WS5119・WS5119SW

スイッチプレート

WS9561・WS9561SW

WS9561・WS9561SW

WS9562・WS9562SW

WS9562・WS9562SW

WS9563・WS9563SW

WS9563・WS9563SW

コンセントプレート

WN7501010

WN7501010

WN7501SWK

WN7501SWK

WN7502010

WN7502010

WN7502SWK

WN7502SWK

WN7503010

WN7503010

WN7503SWK

WN7503SWK

WN7504

WN7504

WN7504SWK

WN7504SWK

WN7505

WN7505

WN7505SWK

WN7505SWK

WN7506

WN7506

WN7506SWK

WN7506SWK

WN7507

WN7507

WN7507SWK

WN7507SWK

WN7508

WN7508

WN7508SWK

WN7508SWK

WN7509

WN7509

WN7509SWK

WN7509SWK

WN7574

WN7574

WN7574SWK

WN7574SWK

ご注意

注1)タンブラスイッチはねじ端子であり、充電部が露出する構造であるから内線規程上、ボックスレス工事には対応していません。

  • はさみ金具は使用できません。
  • コンセントに関しましてはボックス工事、ボックスレス工事ともに施工できます。

注2 )スイッチの端子ねじは0.6N・m~0.8N・mで締付けてください。

  • 端子ねじはあらかじめゆるめてあります。ねじを戻さないでください。

注3)スイッチ取付は適正トルクで締付けてください。(適正締付けトルク:0.1N・m~0.3N・m)

注4)スイッチプレートのねじとコンセントプレートのねじは互換性はありません。

注5)プレートは塗装商品です。次のご注意を必ずお守りください。

  • 塗装面に硬いものや鋭利なものを当てないでください。塗装面が傷付き、外観を損なう可能性があります。
  • プレートねじは適正トルクで締付けてください。(適正締付けトルク:0.1N・m~0.3N・m)
  • 手締めを推奨します。
  • ねじの位置を合わせてから締めてください。
  • 複数回の締め直しで塗装が剥げる恐れがあります。
  • プレートの汚れには中性洗剤をご使用ください。酸性洗剤、アルカリ性洗剤の使用は、塗装膜の変色、浮き、はがれなど外観を損なう原因になります。

*工事には電気工事士の資格が必要です。
