新[LED調光] とったらリモコン(2線式・逆位相調光用)LED照明との適合性が向上。うなり音がなくなりました。専用子器と組み合わせて使用すれば2箇所、3箇所で操作可能。新[LED調光] とったらリモコン(2線式・逆位相調光用)LED照明との適合性が向上。うなり音がなくなりました。専用子器と組み合わせて使用すれば2箇所、3箇所で操作可能。

商品特長

動作イメージ

普段は壁スイッチ、スイッチ部分を取り外すとリモコンとして使用できます。
LED照明器具のON・OFFと調光ができます。

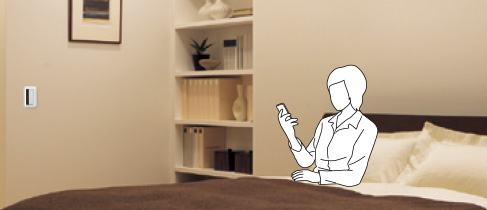

点灯時

点灯時

読書などのときには、照明器具を明るく。

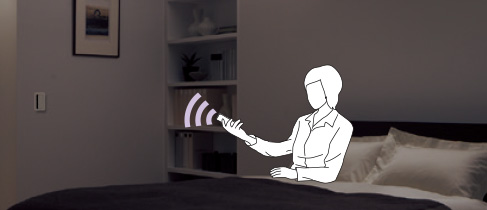

消灯時

消灯時

ベッドから、照明器具をお好みの明るさに調光できます。

LED照明との負荷適合性が向上

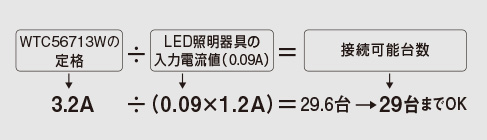

LED照明器具の入力電流値で接続台数が算出できます。
WEB上の接続確認ツールの確認が不要です。

LED照明との負荷適合性が向上

うなり音の出ない回路

使用時にスイッチからうなり音が出ないため、寝室など落ち着きのある空間におすすめです。

商品ラインアップ

WTC56713W

希望小売価格 12,400円(税抜)

とったらリモコン(2線式・親器・3路配線対応形)

(逆位相調光用・3チャンネル形)

(適応LED専用3.2A)(ホワイト)

接続灯数

当社製「調光可能型LED照明器具および、調光器対応形LED電球」をご使用ください。
WTC56713W・WTC567153W・WTX56713S (2017年8月現在)

当社製LED照明器具およびLED電球 接続台(灯)数
単独取付の場合 2・3連接取付の場合
調光可能型LED照明器具
(位相制御式)
起動方式:LB、LK 3.2A÷(入力電流×1.2) 2.6A÷(入力電流×1.2)
起動方式:LU 3.2A÷(最大入力電流) 2.6A÷(最大入力電流)
調光器対応形LED電球 E11/E17/E26 口金 1灯~20灯
E26口金 ハイビーム 1灯~12灯
  • ※ 最大入力電流(2700Kの入力電流)にて計算してください。
  • ● 他社製のLED照明器具には、使用できないものがあります。
    ・ご使用になると、調光できなかったり、ちらつきなどが発生する場合があります。
    ・他社製のLED照明器具、LED電球との接続可否については、各照明器具メーカー、電球メーカーにご確認ください。
  • ● LED照明器具およびLED電球(白熱灯を含む)接続時は、3連接取付まで可能です。
  • ● 白熱灯も使用できます。40~320W(2・3連接取付時40~260W)の範囲でお使いください。
  • ● 蛍光灯やダウントランスを必要とする電球などに使用できません。

[電子]スイッチ(子器)

3路配線対応形 WT56520

3路配線対応形

WT56520

希望小売価格 2,600円(税抜)

埋込[電子]スイッチ
(子器・3路配線対応形)

4路配線対応形 ST373SKF

4路配線対応形

WT56540

希望小売価格 2,900円(税抜)

埋込[電子]スイッチ
(子器・4路配線対応形)

注)子器のみの使用はできません。

使用イメージ

子器からも照明を調光できます。

使用イメージ
  • ● 子器からの操作で、照明の明るさが上限または下限になったとき、親器の表示ランプが点滅します。

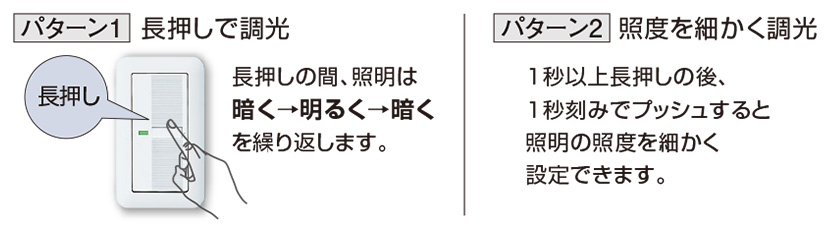

子器から調光操作が可能

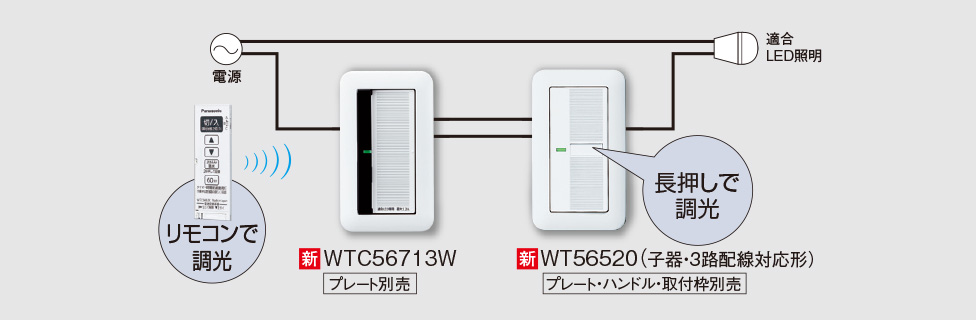

WTC56713Wと子器(WT56520・WT56540)との組み合わせで、子器から調光ができます。

子器から調光操作が可能

親器・子器との互換性について

従来品と新商品は互換性がありません。

新商品
WT56520・WT56540
従来品
WT5652・WT5654
新商品 WTC56713W ×
従来品 WTC56712W・WTC56212W ×
WTC5332W
(あけたらタイマ)
×
WTC57523W
([LED]埋込調光スイッチC)
×
  • 注) アドバンスシリーズのWTA5652・WTA5654<[電子]スイッチ(子器)>との互換性はありません。
  • 注) 誤って組み合わせた場合、チラつきなどの不具合が発生します。

組合せ例

組合せ例 [LED調光]とったらリモコン 適合プレート

WTC56713W

WTC56713W

希望小売価格
12,400円(税抜)

WTC7101W

WTC7101W

希望小売価格
120円(税抜)

組合せ例 スイッチ ハンドル プレート スイッチ取付枠

WT56520

WT56520

希望小売価格
2,600円(税抜)

または

WT56540

WT56540

希望小売価格
2,900円(税抜)

WT3031W

(シングル)

WT3031W

希望小売価格
210円(税抜)

WTC7101W

WTC7101W

ホワイト(ラウンド)
希望小売価格
120円(税抜)

WT8101W

WT8101W

ホワイト(スクエア)
希望小売価格
120円(税抜)

WT3700020

WT3700020

(20コ入り)
希望小売価格
1,300円(税抜)

仕様・寸法図・配線図

仕様

受信器 発信器
定格電流・電圧 320VA 100V AC 適用電池 リチウム電池(CR2025)〔市販〕
定格周波数 50Hz/60Hz 電池寿命 約2年(2回操作/日)
消費電力 0.4W チャンネル数 3チャンネル(A、B、C)
使用周囲照度 5000 lx以下注) 直射日光や強い光が当たると
発信器で入/切できない場合があります。
標準到達距離
(発信器を取り外した状態)
障害物のない見通しの
よい空間で約10m
(正面)
標準到達距離
使用周囲温度 0°C~35°C
チャンネル数 3チャンネル(A、B、C)
調光範囲 約0%~100%

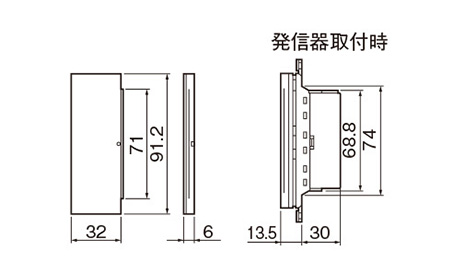

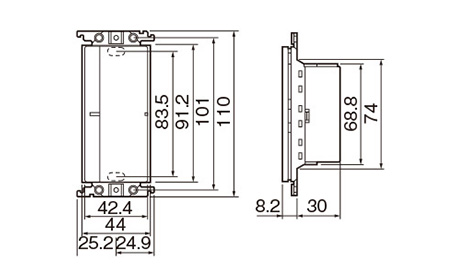

寸法図(寸法表示単位:mm)

受信機

受信機

発信機

発信機

配線図(WTC56713W、WTC567153W)

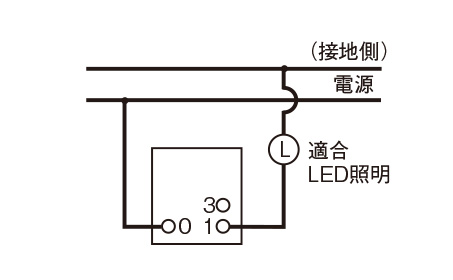

1ヵ所で操作する場合

1ヵ所で操作する場合

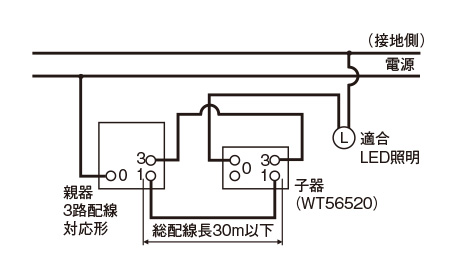

2ヵ所で操作する場合(3路配線)

2ヵ所で操作する場合
  • ● 必ず①―①、③―③間を接続してください。誤った接続をすると正常に動作しません。
    万一、①―③間を誤結線した際は結線を正常に戻すと再使用可能です。
  • 注) 親器には子器(WT56520、WT56540)以外は接続できません。

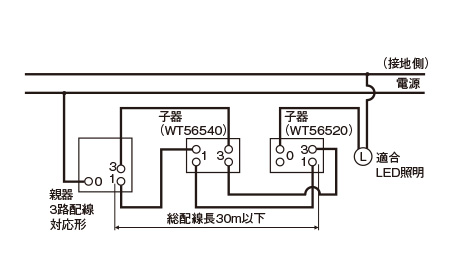

3ヵ所で操作する場合(4路配線)

1ヵ所で操作する場合
  • ● 必ず①―①、③―③間を接続してください。
    誤った接続をすると正常に動作しません。
    万一、①―③間を誤結線した際は結線を正常に戻すと再使用可能です。
  • ● 子器はWT56520(3路対応)、WT56540(4路対応)各1台、
    合計2台まで接続可能です。
  • 注) 親器には子器(WT56520、WT56540)以外は接続できません。
