LED専用[壁取付]かってにスイッチ(2線式) LED照明との適合性の高い2線式が新登場。正面検知が可能になり、設置場所がより自由になりました。LED専用[壁取付]かってにスイッチ(2線式) LED照明との適合性の高い2線式が新登場。正面検知が可能になり、設置場所がより自由になりました。

特長

動作イメージ

センサが人の動きを感知してあかりをON/OFFするので快適・便利。消し忘れを防止して節電に役立ちます。

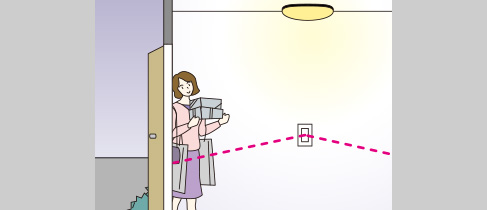

玄関ドアを開ければ、照明がパッと点灯。

玄関ドアを開ければ、照明がパッと点灯。

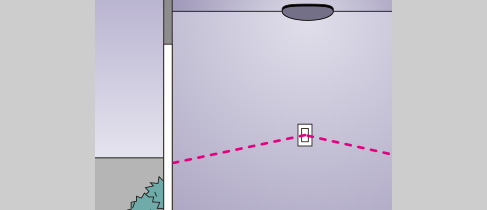

しばらくするとかってに消灯。

しばらくするとかってに消灯。

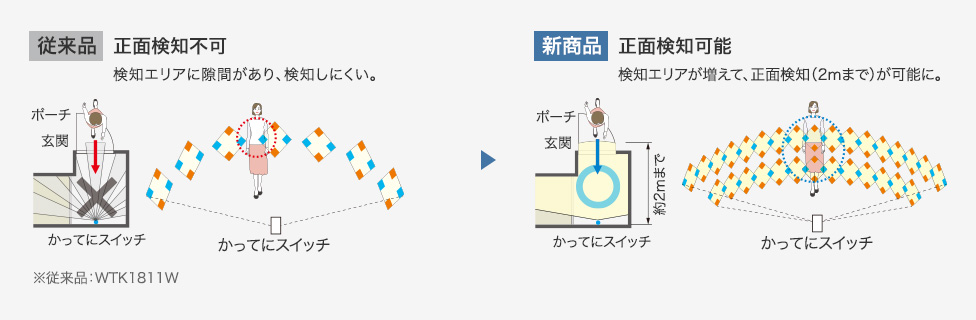

新レンズの採用で検知感度アップ

正面に近づく方向が、約2mまで検知可能になりました。

新設計レンズで検知感度がアップし、正面から近づく人の検知が可能になり設置場所がより自由になりました。

新レンズの採用で検知感度アップ

LED照明との負荷適合性が向上

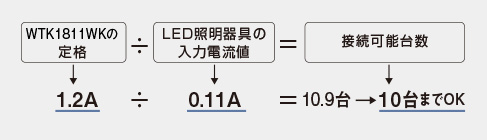

LED照明器具の入力電流値で接続台数が算出できます(WEB確認不要)

従来のかってにスイッチ(3線式)のようなWEB上の接続確認が不要になります。

  • 蛍光灯(インバータ照明器具含む)は接続できません。
LED照明との負荷適合性が向上

省施工

配線は片切スイッチ(2線式)と同じです。

商品ラインアップ

WTK1811WK
WTK1811WK

希望小売価格 10,250円(税抜)

[壁取付]熱線センサ付自動スイッチ
(2線式・3路配線対応形)(LED専用)
(検知後連続動作時間 約10秒~30分可変形)
(明るさセンサ・手動スイッチ付)
(ホワイト)
1.2A 100V AC

●スイッチスペース付

WTK18115WK

希望小売価格 10,200円(税抜)

●片切用

WTK1511W

希望小売価格 9,550円(税抜)

接続灯数

当社製LED照明器具および非調光タイプのLED電球 接続灯数
起動方式 LE1/LB1/LG1 1.2A(入力電流)まで
LED電球 E11/E17/E26
※シャンデリア電球タイプ含む
消費電力 0.2W~15W 1~7灯
15W~ 100Wまで

(2017年8月現在)

  • 当社製「LED照明器具および、LED電球」をご使用ください。
  • 他社製LED照明器具の接続可否については各照明器具メーカー、電球メーカーにご確認ください。
  • 蛍光灯(インバータ照明器具含む)は接続できません。
  • LB1/LG1に関しては調光できません。
  • 白熱灯は20W~120Wまで接続できます。
  • 短時間の壁スイッチのON/OFF操作で点灯状態が切り替わる機能のついた照明器具(リモコン機能付を含む)は、消灯後すぐに再点灯すると点灯モードが変わりますので、ご使用にならないでください。
  • HID負荷、特殊機能付照明器具(調光機能、センサ機能付)、ダウントランス、電磁接触器、換気扇と組み合わせての使用はできません。

組合せ例

組合せ例 [壁取付]かってにスイッチ スイッチプレート

WTK1811WK

WTK1811WK

希望小売価格
10,250円(税抜)

WTC7101W

WTC7101W

希望小売価格
120円(税抜)

仕様・各種図面

仕様

電源 電圧 AC 100V
負荷容量 1.2A 100V AC
消費電力 0.05W
開閉回数 100,000回
検知方式 熱線レベル変化分検知
検出動作速度 0.3~1m/s
適合ボックス 1コ用スイッチボックス
適用配線 Φ1.6 φ2.0単線専用
使用周囲温度 -10℃~40℃

3路配線時の互換性について

従来品と新商品は互換性がありません。


WTK1811WK
WTK18115WK
従来品
WTK1811W
WTK18115W

WTK1811WK
WTK18115WK
×
従来品
WTK1811W
WTK18115W
×
  • 注)アドバンスシリーズのWTA1811Wとの互換性はありません。
  • 注)誤って組み合わせた場合、不動作やチラつきなどの不具合が発生します(故障はしません)。

配線図

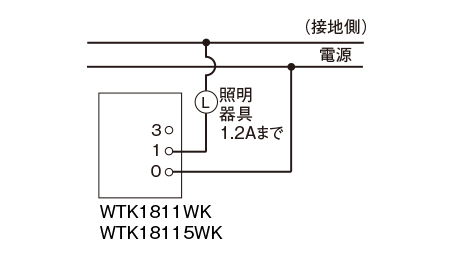

1箇所の場合(2線配線)

1箇所の場合(2線配線)

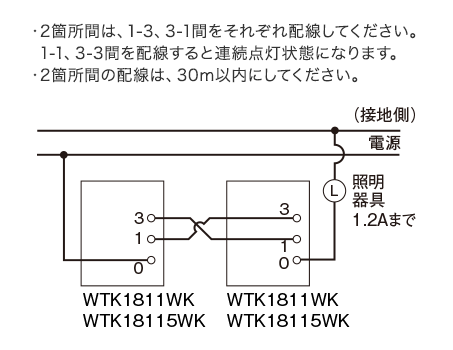

2箇所の場合
(WTK1811WK・WTK18115WKを2台取り付けた配線)

2箇所の場合(WTK1811WK・WTK18115WKを2台取り付けた配線)

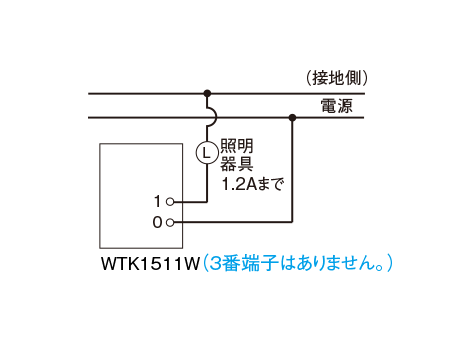

WTK1511W(片切用)

WTK1511W(片切用)

注)アドバンスシリーズの電子スイッチ(子器)WTA5652は接続できません。

寸法図(寸法表示単位mm)

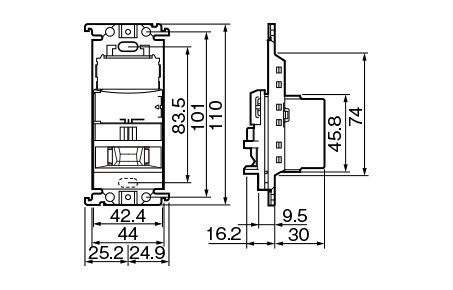

WTK1811WK

WTK1811WK

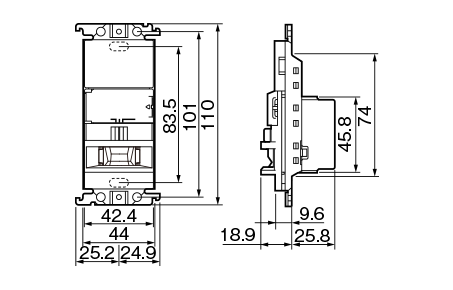

WTK18115WK

WTK18115WK

注)ブランクチップ付(WTK1811WK)はブランクチップ(WT3020WK)を取り外せば、コスモシリーズワイド21のスイッチを取り付けることができます。スイッチハンドルはトリプル用をご使用ください。

検知範囲について

正面に近づく方向は、約2mまで可能になりました。

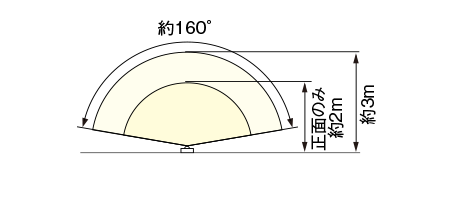

水平方向

水平方向

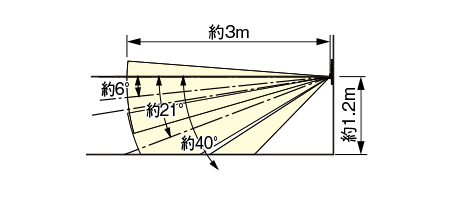

垂直方向

垂直方向

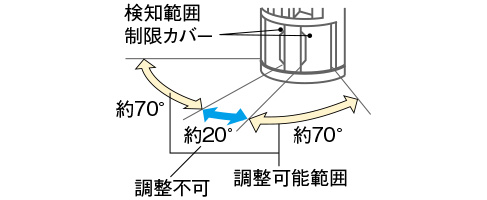

検知部の角度調整は左右についている扉をスライドさせ、下記範囲内で検知範囲を調整できます。

検知エリアを十分ご理解いただき、取り付け場所を決定してください。

  • 有効検知距離 約3m
検知部の角度調整は左右についている扉をスライドさせ、下記範囲内で検知範囲を調整できます。
