屋外用防水コンセント

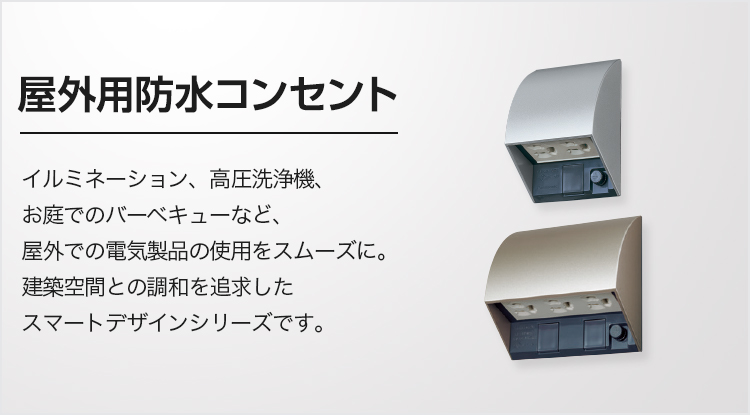

屋外用防水コンセント イルミネーション、高圧洗浄機、お庭でのバーベキューなど、屋外での電気製品の使用をスムーズに。建築空間との調和を追求したスマートデザインシリーズです。

特長

建築空間との調和を追求したスマートデザインシリーズの屋外コンセントです。
外壁やサッシなどに合わせてコーディネートできる4色をご用意しています。

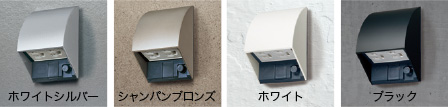

カラーバリエーション

おすすめの用途

イルミネーション、高圧洗浄機、お庭でのバーベキューなど。

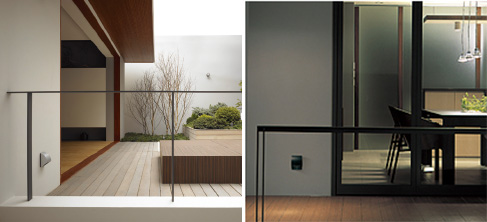

おすすめの設置場所

玄関脇、駐車場、ベランダ、庭など。

ページの先頭へ

製品概要

ダブルコンセント

スマート接地防水ダブルコンセント WK4602SK

スマート接地
防水ダブルコンセント

製品ページへ WK4602SK 製品ページへ
希望小売価格 2,000円〈税抜〉
(抜け止め式・アースターミナル付)
(露出・埋込両用)
(ホワイトシルバー)

スマート接地防水ダブルコンセント WK4602QK

スマート接地
防水ダブルコンセント

製品ページへ WK4602QK 製品ページへ
希望小売価格 2,000円〈税抜〉
(抜け止め式・アースターミナル付)
(露出・埋込両用)
(シャンパンブロンズ)

スマート接地防水ダブルコンセント WK4602WK

スマート接地
防水ダブルコンセント

製品ページへ WK4602WK 製品ページへ
希望小売価格 2,000円〈税抜〉
(抜け止め式・アースターミナル付)
(露出・埋込両用)
(ホワイト)

スマート接地防水ダブルコンセント WK4602BK

スマート接地
防水ダブルコンセント

製品ページへ WK4602BK 製品ページへ
希望小売価格 2,000円〈税抜〉
(抜け止め式・アースターミナル付)
(露出・埋込両用)
(ブラック)

トリプルコンセント

スマート接地防水ダブルコンセント WK4603S

スマート接地
防水トリプルコンセント

製品ページへ WK4603S 製品ページへ
希望小売価格 2,800円〈税抜〉
(抜け止め式・アースターミナル付)
(露出・埋込両用)
(ホワイトシルバー)

スマート接地防水ダブルコンセント WK4603Q

スマート接地
防水トリプルコンセント

製品ページへ WK4603Q 製品ページへ
希望小売価格 2,800円〈税抜〉
(抜け止め式・アースターミナル付)
(露出・埋込両用)
(シャンパンブロンズ)

スマート接地防水ダブルコンセント WK4603W

スマート接地
防水トリプルコンセント

製品ページへ WK4603W 製品ページへ
希望小売価格 2,800円〈税抜〉
(抜け止め式・アースターミナル付)
(露出・埋込両用)
(ホワイト)

スマート接地防水ダブルコンセント WK4603B

スマート接地
防水トリプルコンセント

製品ページへ WK4603B 製品ページへ
希望小売価格 2,800円〈税抜〉
(抜け止め式・アースターミナル付)
(露出・埋込両用)
(ブラック)

入線機能付コンセント

給湯器用の電源取り出し、制御線の通線に最適な入線機能付防水コンセントです。

スマート接地防水コンセント 入線機能付 WK4604S

スマート接地
防水コンセント 入線機能付

2017年4月発売
製品ページへ WK4604S 製品ページへ
製品ページへ WK4604Q 製品ページへ
製品ページへ WK4604W 製品ページへ
製品ページへ WK4604B 製品ページへ
希望小売価格 2,500円〈税抜〉
(入線機能付)
(抜け止め式・アースターミナル付)
(露出・埋込両用)
(S:ホワイトシルバー、Q:シャンパンブロンズ、W:ホワイト、B:ブラック)

ページの先頭へ

仕様・施工方法

寸法図(寸法表示単位mm)

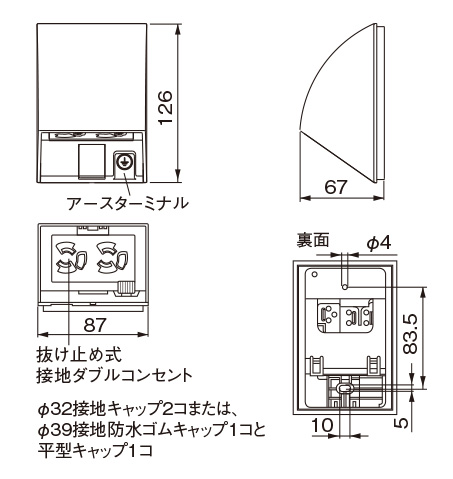

 2コ口(WK4602SK・QK・WK・BK)

2コ口(WK4602SK・QK・WK・BK)寸法図

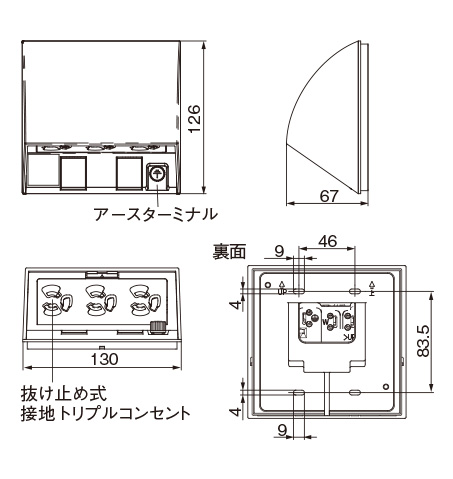

 3コ口(WK4603S・Q・W・B)

3コ口(WK4603S・Q・W・B)寸法図

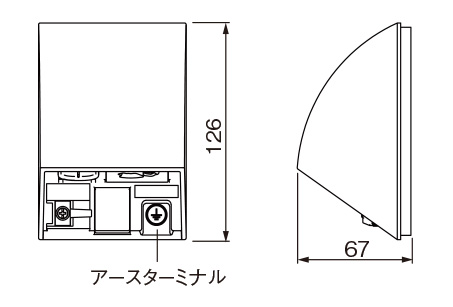

 入線機能付(WK4604S・Q・W・B)

入線機能付(WK4604S・Q・W・B)寸法図

極配置・適合プラグ

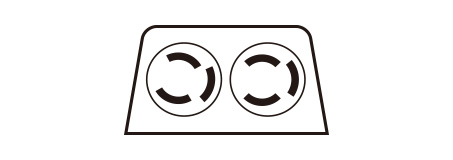

 2コ口(WK4602SK・QK・WK・BK)

2コ口(WK4602SK・QK・WK・BK)極配置・適合プラグ

φ32接地キャップ2コまたは、
φ39接地防水ゴムキャップ1コと平型キャップ1コ

 3コ口(WK4603S・Q・W・B)

3コ口(WK4603S・Q・W・B)極配置・適合プラグ

φ39接地キャップ2コ(両端使用の場合のみ)
+平型キャップ1コ
φ39 2Pキャップ2コ(両端使用の場合のみ)
+平型キャップ1コ

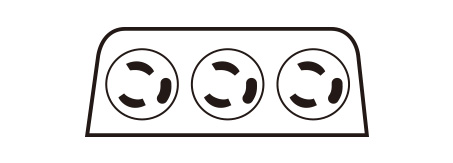

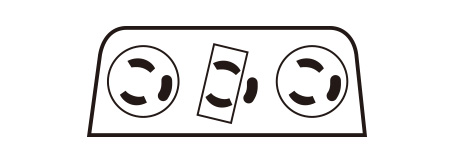

3コ口(WK4603S・Q・W・B)極配置・適合プラグ

φ32接地キャップ3コ
φ32 2Pキャップ3コ

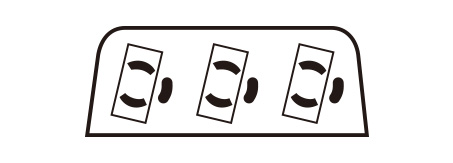

3コ口(WK4603S・Q・W・B)極配置・適合プラグ

平型キャップ3コ
(φ32接地キャップ、φ32 2Pキャップの混在可)

ページの先頭へ

施工方法

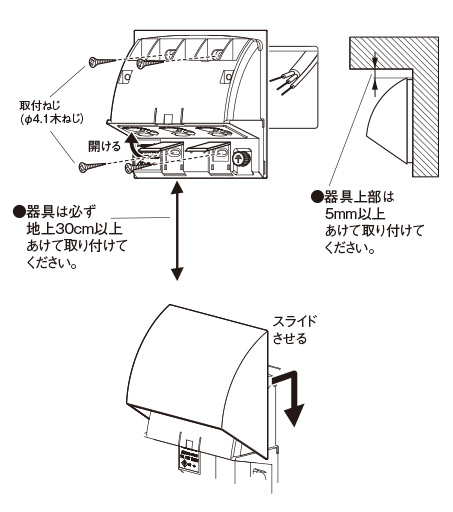

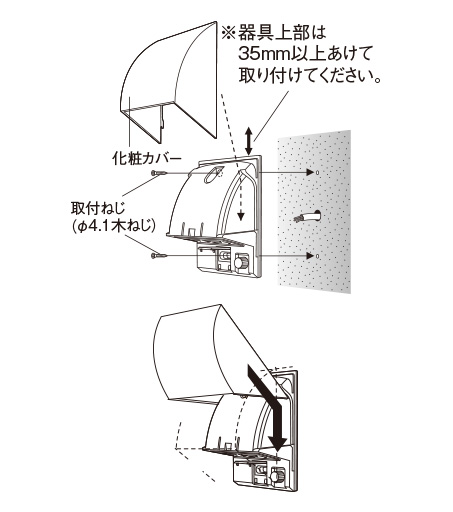

●取り付け方法

 2コ口(WK4602SK・QK・WK・BK)

2コ口(WK4602SK・QK・WK・BK)極配置・適合プラグ

 3コ口(WK4603S・Q・W・B)

3コ口(WK4603S・Q・W・B)極配置・適合プラグ

「カチッ」と音がするまでスライドさせて取り付けます。


●取り外し方法

 2コ口(WK4602SK・QK・WK・BK)

2コ口(WK4602SK・QK・WK・BK)極配置・適合プラグ

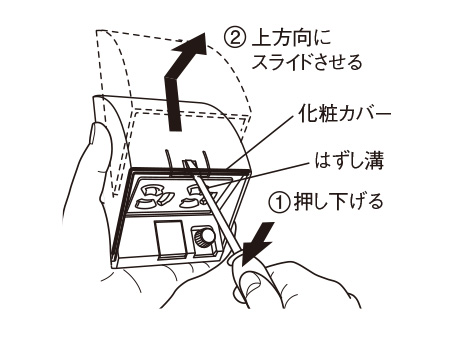

@ はずし溝にドライバーを差し込み、矢印方向に押し下げる。
A化粧カバーを上方向にスライドさせて取り外す。

注)マイナスドライバーは無理にこじらないでください。
  化粧カバーが破損するおそれがあります。

 3コ口(WK4603S・Q・W・B)

3コ口(WK4603S・Q・W・B)極配置・適合プラグ

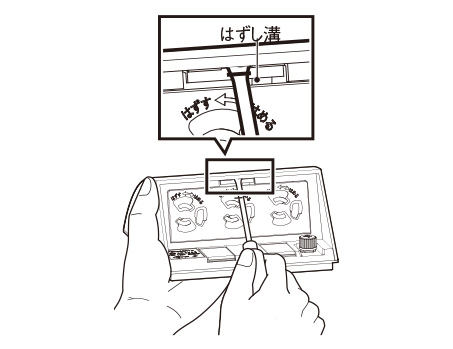

はずし溝にマイナスドライバーを差し込み、カバーを外す。

注)マイナスドライバーは無理にこじらないでください。
  化粧カバーが破損するおそれがあります。
