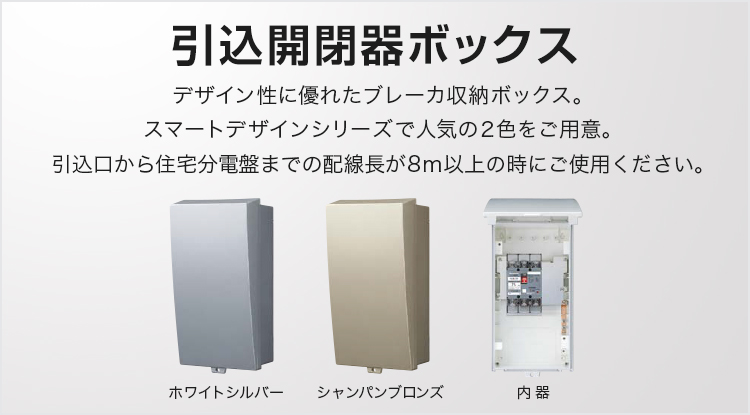

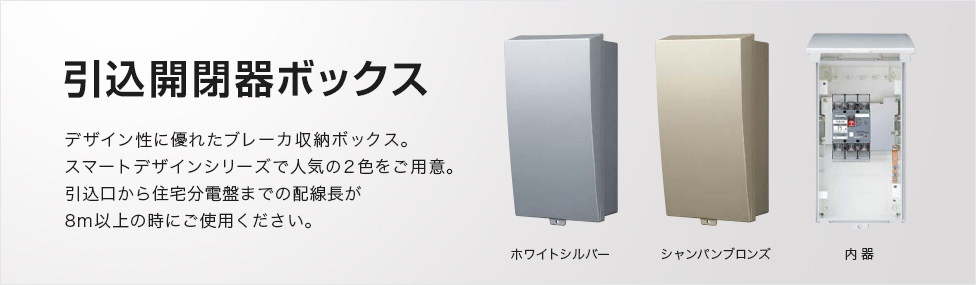

デザイン性に優れたブレーカ収納ボックス。スマートデザインシリーズで人気の2色をご用意。引込口から住宅分電盤までの配線長が8m以上の時にご使用ください。 デザイン性に優れたブレーカ収納ボックス。スマートデザインシリーズで人気の2色をご用意。引込口から住宅分電盤までの配線長が8m以上の時にご使用ください。

特長

デザイン性に優れたブレーカ収納ボックス。スマートデザインシリーズで人気の2色(ホワイトシルバー、シャンパンブロンズ)をご用意。

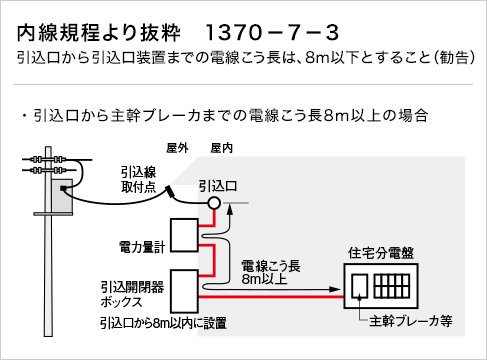

引込口から住宅分電盤までの配線長が8m以上の場合にご使用ください。

引込口から主幹ブレーカまでの電線こう長8m以上の場合

商品ラインアップ

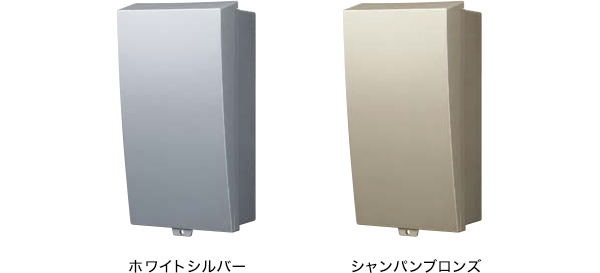

商品ラインアップ ホワイトシルバー シャンパンブロンズ
ブレーカ容量 ホワイトシルバー シャンパンブロンズ 希望小売価格(税抜) 収納機器
40A BQKN340S BQKN340Q 25,800円 BCW340
50A BQKN350S BQKN350Q 25,800円 BCW350
60A BQKN360S BQKN360Q 25,800円 BCW360
75A BQKN375S BQKN375Q 33,400円 BCW375K
100A BQKN3100S BQKN3100Q 33,400円 BCW3100K
  • 注1)屋外(屋側)用は、軒下など直接雨のかからない場所に設置してください。
  • 注2)引込電線は最大CV22mm2にて施工お願いします。CV36mm2は不可となります。

寸法図・施工例・ご注意

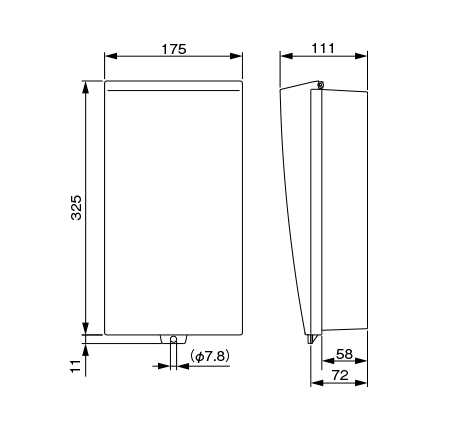

外形寸法図(寸法表示単位:mm)

外形寸法図
付属品 備考
本体取付けねじ(ステンレス製) 4本付属

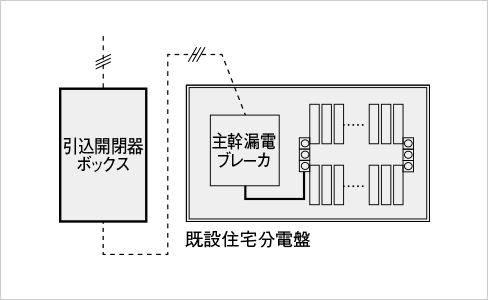

施工例

施工例

施工上のご注意

配線・施工や保守・点検が容易にでき、周囲に必要な空間を確保できる場所で、製品の質量(約1.9kg)に十分耐える構造体に設置してください。

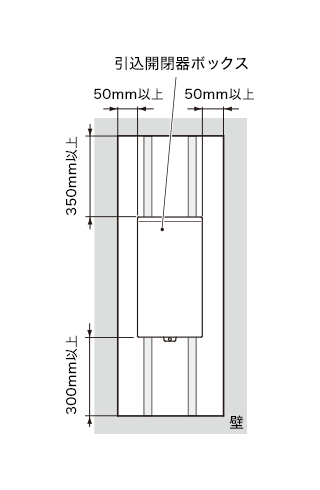

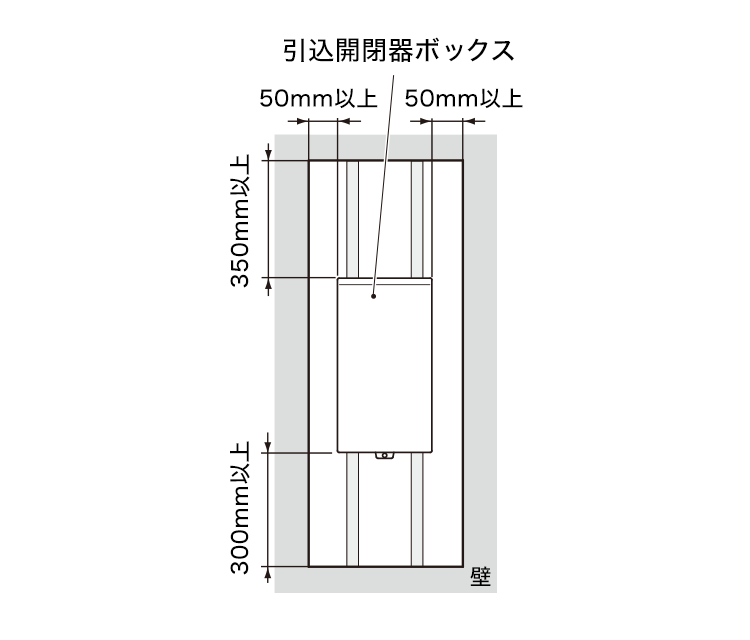

  • ●本体の取付けは、天井面から約350mm以上・両側面から50mm以上、下側面から300mm以上の間隔を空けてください。(図参照)
  • ●2台以上設置する場合は、上下には設置しないでください。

露出取付け

取付けは軒下など直接雨がかからない場所に設置してください。
また、下側からの雨水などの跳ね水を考慮してください。

設置場所の条件

  • ●標高は2000m以下のこと。
  • ●取付ける壁面は、平らな面であること。(凹凸のある場所へ無理に取付けないでください)
  • ●風圧力は1000Pa(風速40m/sに相当)以下のこと。
  • ●過度の水蒸気・油蒸気・煙・腐食性ガス・じんあい・火気などが存在しない雰囲気であること。
  • ●周囲温度の範囲は-10~50℃、相対湿度の範囲は85%以下で、箱内部に結露が生じない場所であること。
  • ●安定した場所、振動や衝撃を受けない場所であること。
  • ●特殊な場所(自動車や船舶など)ではないこと。
  • ●放熱を良くするために風通しの良い場所であること。
  • ●直射日光の当たらない場所であること。
