置き換え提案書作成サービス

置き換え提案書作成サービス

現場情報をかんたん登録!
LED器具にかんたん置き換え!
さらに省エネ比較見積をかんたん作成!
明るさ比較提案まで!

  • バージョンアップの内容を詳しく見る
  • LEDマイページへ
操作ガイドPDFをダウンロード

LEDマイページにアクセス

照明器具サイトから「LEDマイページ」を選択。

ページトップに戻る

LEDマイページTOPです。
サービスのご利用にはログインが必要です。

ページトップに戻る

新規作成から「かんたん版」もしくは
「詳細版」を選択。
※「かんたん版」と「詳細版」の内容については
下記をご覧ください。

ページトップに戻る

従来器具登録
  • かんたん版
  • 詳細版
  • 共通

提案書作成シート

まずは「従来器具の追加」を選択。

ページトップに戻る

従来器具の登録(スタイルと条件から設定)

明るさ相当や取付方式などの
従来器具条件から登録できます。

ページトップに戻る

従来器具の登録(スタイルと条件から設定)

メニューの中から該当する条件を選択します。

ページトップに戻る

従来器具の登録(スタイルと条件から設定)

器具記号(任意の英数字)・器具台数を設定して、

ページトップに戻る

従来器具の登録(スタイルと条件から設定)

「従来器具を追加」を選択します。

ページトップに戻る

提案書作成シート

「従来器具」が登録され、「提案器具1」が自動的にセレクトされます。

ページトップに戻る

提案書作成シート

引き続き、従来器具を追加していきます。

ページトップに戻る

従来器具の登録(品番から設定)

従来器具の登録は、品番から設定することも可能です。

ページトップに戻る

従来器具の登録(品番から設定)

器具スタイルを指定して品番を直接入力してください。

ページトップに戻る

従来器具の登録(品番から設定)

3字以上入力すると選択できる品番が表示されるので、該当品番を選択。
※誘導灯の場合は、取り付け方式も指定してください。

ページトップに戻る

従来器具の登録(品番から設定)

器具記号・台数を設定して、「従来器具を追加」を選択。

ページトップに戻る

提案書作成シート

従来器具が追加されました。

ページトップに戻る

提案書作成シート

誘導灯やダウンライトの場合は、リニューアルプレートまで自動で登録できます。
「備考」マークをクリックすると、リニューアルプレートなどのオプション情報が確認できます。

ページトップに戻る

提案書作成シート

従来器具および提案器具1の登録が完了しました。

ページトップに戻る

部屋・空間条件設定
  • かんたん版
  • 詳細版
  • のみ

提案書作成シート

次に、部屋・空間条件を設定しましょう。
「フロア・部屋情報編集」を選択。

ページトップに戻る

フロア・部屋情報設定

部屋名称や用途(推奨照度)、年間点灯時間などが編集できます。
用途は提案器具の明るさの判定に必要なので、該当する用途を選択。
設定が完了したら、「続けて空間条件設定へ」を選択。

ページトップに戻る

空間条件設定

「空間条件設定」画面です。空間の大きさに合わせて、

ページトップに戻る

空間条件設定

描画サイズやグリッド単位が変更できます。

ページトップに戻る

空間条件設定

空間の描画は、頂点を移動させることで可能です。

ページトップに戻る

空間条件設定

頂点の移動は、指やマウス操作で自在に行えます。

ページトップに戻る

空間条件設定

頂点を追加したいときは、辺の中央をクリック。

ページトップに戻る

空間条件設定

追加した頂点をさらに移動させることで、

ページトップに戻る

空間条件設定

多角形の空間も描画することができます。

ページトップに戻る

空間条件設定

天井・作業面高さや反射率の設定も行えます。
完了したら、「器具配置設定へ」を選択。

ページトップに戻る

従来器具の配置

自動で配置された「従来器具の配置」画面です。

ページトップに戻る

従来器具の配置

配置を変更する場合は、動かしたい器具を選択して、

ページトップに戻る

従来器具の配置

右の方向アイコンをクリックして移動できます。

ページトップに戻る

従来器具の配置

器具の移動は、指やマウス操作でも可能です。

ページトップに戻る

従来器具の配置

最後にカメラ位置を辺の中央に調整しましょう。

ページトップに戻る

従来器具の配置

配置が完了したら、「器具配置を保存」を選択。

ページトップに戻る

提案書作成シート

部屋・空間条件の設定が完了しました。

ページトップに戻る

提案プラン編集
  • かんたん版
  • 詳細版
  • 共通

提案書作成シート

提案器具を追加してみましょう。
各器具欄の「提案器具追加」を選択。

ページトップに戻る

提案器具編集

「提案器具編集」画面です。

ページトップに戻る

提案器具編集

初期状態では、提案器具1の条件が設定されています。
提案器具1の条件を外したり、変更したりすることで、

ページトップに戻る

提案器具編集

追加する器具の候補が表示されます。
提案器具に追加する場合は「提案器具に指定」マークを選択。
提案器具の追加先(提案器具2もしくは提案器具3)を選択します。

ページトップに戻る

提案器具編集

提案器具の追加が完了したら、「提案器具を保存」して「閉じる」をクリック。

ページトップに戻る

提案書作成シート

提案器具2と提案器具3が設定されました。

ページトップに戻る

提案書作成シート

引き続き、提案器具を追加していき、提案器具の追加が完了しました。

ページトップに戻る

提案書作成シート

提案器具の詳細条件を編集するには、「器具条件を設定」をクリック。

ページトップに戻る

器具条件一括設定
NEW

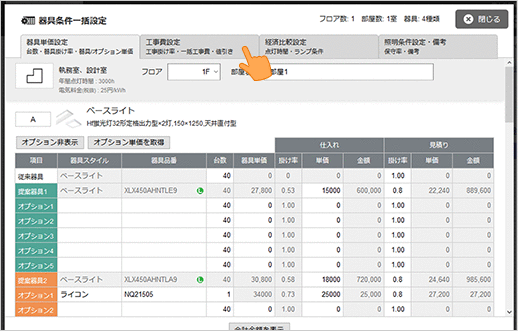

「器具単価設定」画面では、器具台数・掛け率・器具/オプション単価を設定できます。
品番ごとに自動入力された器具単価に対して、仕入価格の登録や、掛け率に応じた見積金額の登録が可能です。

オプション品の登録について詳しくはこちら

ページトップに戻る

器具条件一括設定
NEW

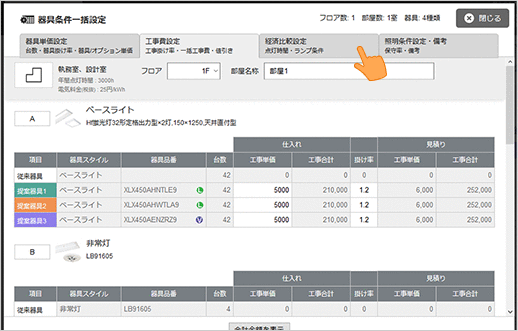

「工事費設定」画面では、工事掛け率・一括工事費・調整値引きの設定ができます。
提案器具ごとに仕入れ工事単価を入力し、掛け率を設定することで、工事費の見積金額を登録できます。

工事費の登録について詳しくはこちら
調整値引きの設定について詳しくはこちら

ページトップに戻る

器具条件一括設定
NEW

「経済比較設定」画面では、年間点灯時間や従来器具ランプ条件の設定ができます。
年間点灯時間は制御補正値の参考値から選択して設定することができます。

ページトップに戻る

器具条件一括設定
NEW

「照明条件設定・備考」画面では、器具ごとに保守率と備考の設定ができます。
保守率は参考値から選択して設定することができます。

ページトップに戻る

器具条件一括設定
NEW

「合計金額を表示」をクリックすると、仕入金額や見積金額の合計が確認できます。
設定が完了したら、「設定を保存して提案金額を確認」をクリック。

ページトップに戻る

プレビュー・金額確認
  • かんたん版
  • 詳細版
  • のみ

提案書作成シート

提案書PDFの作成前に、プレビュー機能で内容の確認ができます。
「この部屋のコスト・明るさ感比較」を見てみましょう。

ページトップに戻る

コスト・明るさ感比較

「明るさ・コスト比較」タブです。

ページトップに戻る

コスト・明るさ感比較

「器具詳細比較」タブです。

ページトップに戻る

コスト・明るさ感比較

「床面照度比較」タブです。

ページトップに戻る

コスト・明るさ感比較
NEW

非常灯を含む提案の場合に、非常時の照度分布図まで確認できるようになりました。

ページトップに戻る

提案書作成
  • かんたん版
  • 詳細版
  • 共通

提案書作成シート

「件名合計金額確認」画面です。
フロアごとに総電力を合計金額が確認できます。
部屋ごとの平均照度は「部屋平均照度を算出」ボタンから確認できます。

ページトップに戻る

提案書作成シート

「提案書ダウンロード」では、提案書をPDF形式でダウンロードできます。

ページトップに戻る

提案書タイプ選択
「ページを選択して提案書・見積書を作成」をクリック。

ページトップに戻る

提案書作成

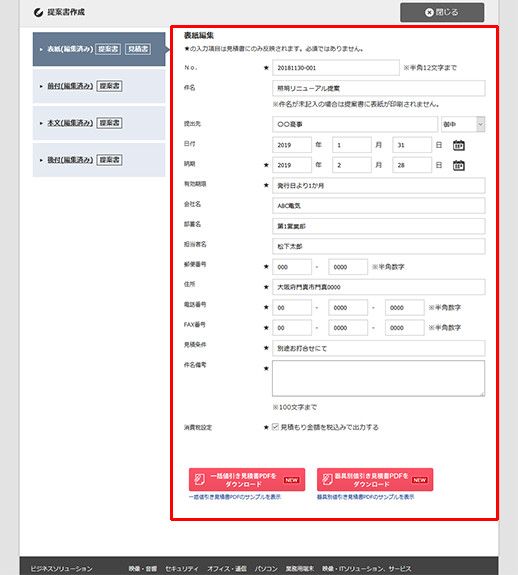

見積書に記載する件名や提出先、日付・納期、会社名・連絡先などが入力できます。

入力が完了したら右下の「器具別値引き見積書PDFをダウンロード」ボタンをクリック。

【近日公開】
表示項目の異なる一括値引き見積書PDFもお選びいただけます。

ページトップに戻る

見積書PDF
見積書PDFが表示されますので、ダウンロードしてご利用ください。

ページトップに戻る

提案書作成
さらに同時に提案書の作成も可能です。

先ほどの画面左側の前付・本文・後付を順番に選択し、提案書内容を確認します。

最後に「提案書PDFをダウンロード」をクリック。

ページトップに戻る

提案書PDF

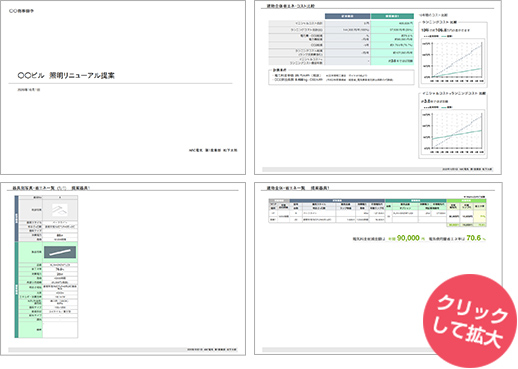

提案書PDFが表示されますので、ダウンロードしてご利用ください。

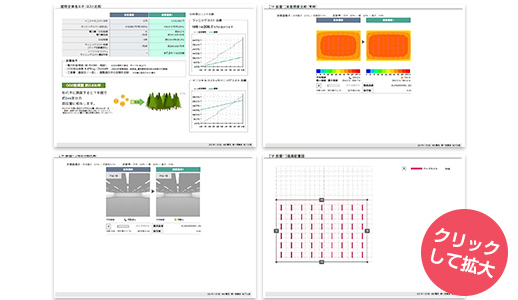

部屋・空間条件まで設定済みであれば、照度分布図や明るさ感画像を含む明るさ感比較提案書が自動で作成されます。
