• 点検・交換の推奨時期10年
蛍光灯FHP32形相当の夜間照射イメージの画像 明光色(アカルミナ)
(公社)日本防犯設備協会が認定する「優良防犯機器」を示すマークです。本製品は、犯罪防止等を意図して製作された商品ですが、犯罪の防止・安全を完全に保証するものではございません。万一被害など発生致しましても、当社は責任を負いかねますのでご了承ください。
RBSSのロゴマークの画像
  • 適合商品:NNY20343 LE1・NNY20348 LE1・ NNY20363 LE1・NNY20368 LE1

VAダウン

「明るさは欲しいけど、ランニングコストも抑えたい。」というご要望にお応えするパナソニックのLED防犯灯。蛍光灯FHP32形相当、電気料金区分20VAタイプが明るさ同等で10VAで導入できます。設置間隔も広くなり省エネに貢献します。

従来光源蛍光灯FHP32形器具と新LED器具との比較

  蛍光灯FHP32形器具
(YF31350 PN9 2014年生産終了品)
LED蛍光灯FHP32形相当
(NNY20343 LE1)
クラスB器具設置間隔

28m

30m 長い

クラスB+器具設置間隔

26m

30m 長い

消費電力

35W

9W 約74%減

電気料金区分

40VA

10VA 2ランクダウン

年間電気料金※1

3,264円(税込)

1,644円(税込) 約50%減

光源寿命※2

12,000時間

60,000時間 約5倍

■経済比較

  • 表示価格は税込です。

従来商品との経済比較のグラフ、15年で約48,600円お得

  • 経済比較の算出方法
    YF31350 PN9の場合/器具の購入価格:22,572円+15年間の電気代:48,960円(3,264円/年×15年)+ランプ代と交換費:25,488円(6,372円/台×4回)*=97,020円(税込)
  • ランプ交換回数の算出根拠:使用時間60,000時間(15年間)÷ランプ寿命12,000時間=5回(ランプ交換回数は4回)。
    NNY20343 LE1の場合/器具の購入価格:23,760円+15年間の電気代:24,660円(1,644円/年×15年)=48,420円(税込)
  • 電気料金は東京電力エナジーパートナー(株)「電気供給約款」公衆街路灯A(平成28年1月1日実施)による。(税込)
  • 照明器具には"寿命"があります。設置して10年経つと、外観に異常がなくても内部の劣化は進行しています。点検・交換してください。

電気料金区分が20VAから10VAに。電気料金が下がり、設置間隔も長くなりました。

■一般的な電力柱の設置間隔(30m)にも10VAタイプで明るさが満足できるようになりました。

クラスB・クラスB+程度の明るさを確保するため「平均水平面照度3 lx以上

  • 出典:警察庁「安全・安心まちづくり推進要項」より抜粋※」が望まれます。

電力柱の設置間隔が30mの場合の明るさ比較

電気料金区分

  • 従来LED防犯灯の場合

10VA 蛍光灯FL20形相当

30m間隔では明るさ不足でした。

8000K(アカルミナホワイト色)の場合

器具光束 765lm
クラスB+器具設置間隔 16m
クラスB器具設置間隔 17m

●水平面照度分布図

従来LED防犯灯10VA 蛍光灯FL20形相当の水平面照度分布図の画像

単位:lx
保守率:0.63 路面反射率:0.1 取付高さ:4.5m

平均水平面照度

2.01lx<3lx

平均水平面照度が3 lxを満たしていない

電気料金区分

  • 従来LED防犯灯の場合

20VA 蛍光灯FHP32形相当

明るさは満足しますが、電気代が高くなります。

8000K(アカルミナホワイト色)の場合

器具光束 1360lm
クラスB+器具設置間隔 28m
クラスB器具設置間隔 30m

●水平面照度分布図

従来LED防犯灯20VA 蛍光灯FHP32形相当の水平面照度分布図の画像

単位:lx
保守率:0.63 路面反射率:0.1 取付高さ:4.5m

平均水平面照度

3.32lx>3lx

平均水平面照度3 lx以上を満足

  • ● 電気料金区分が ダウン!
  • ● 器具設置間隔が アップ!

電気料金区分

  • NEW
  • 新LED防犯灯の場合

10VA 蛍光灯FHP32形相当

明るさを満足し、電気代も10VA区分になりました。

5500K(昼白色)の場合

器具光束 1070lm
クラスB+器具設置間隔 30m
クラスB器具設置間隔 30m

●水平面照度分布図

新LED防犯灯10VA 蛍光灯FHP32形相当の水平面照度分布図の画像

単位:lx
保守率:0.63 路面反射率:0.1 取付高さ:4.5m

平均水平面照度

3.15lx>3lx

平均水平面照度3 lx以上を満足

従来LED器具と比較して設置間隔が長くなり、電気料金区分がダウンしました。

  蛍光灯FHP32形相当
(NNY20485 LE1)
LED蛍光灯FHP32形相当
(NNY20343 LE1)
クラスB器具設置間隔

30m

30m

クラスB+器具設置間隔

28m

30m 長い

消費電力

15W

9W 約40%減

電気料金区分

20VA

10VA 1ランクダウン

年間電気料金※1

2,184円(税込)

1,644円(税込) 約25%減

光源寿命※2

60,000時間

60,000時間

  1. 電気料金は東京電力エナジーパートナー(株)「電気供給約款」公衆街路灯A(平成28年1月1日実施)による。(税込)
  2. 照明器具には"寿命"があります。設置して10年経つと、外観に異常がなくても内部の劣化は進行しています。点検・交換してください。

■経済比較

  • 表示価格は税込です。

従来商品との経済比較のグラフ、15年で約8,100円お得

  • 経済比較の算出方法
    NNY20485 LE1の場合/器具の購入価格:23,760円+15年間の電気代:32,760円(2,184円/年×15年)=56,520円(税込)
    NNY20343 LE1の場合/器具の購入価格:23,760円+15年間の電気代:24,660円(1,644円/年×15年)=48,400円(税込)

本商品は、犯罪抑止等を意図して製作された商品ですが、犯罪の防止・安全を完全に補償するものではございません。万一被害などが発生しましても、当社は責任を負いかねますのでご了承ください。

品番・詳細情報

■蛍光灯FHP32形相当(水銀灯HF80/100形相当 従来LED器具20VA相当)

ASA樹脂

蛍光灯FHP32形相当ASA樹脂のLED(昼白色)の夜間照射イメージ画像 明光色(アカルミナ)

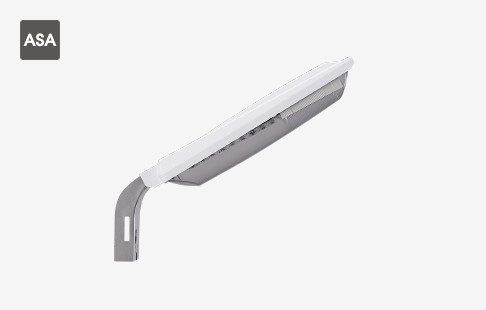

蛍光灯FHP32形相当ASA樹脂のLED(昼白色)の商品画像

LED
(昼白色)

明るさセンサなし NEW

NNY20343LE1L

◯希望小売価格 22,000円(税抜)(100V)

(1070 lm・9.0W・118.8 lm/W)

【備考】

  • NNY20485 LE1相当品

RBSSのロゴマークの画像

明るさセンサ内蔵 NEW

NNY20348LE1L

◯希望小売価格 25,000円(税抜)(100V)

(1070 lm・9.0W・118.8 lm/W)

【備考】

  • NNY20487K LE1相当品

RBSSのロゴマークの画像

共通項目

Ra80防雨型明光色 アカルミナ

電力会社申請入力容量:9.2VA

【日本防犯設備協会】

  • ランクL
  • クラスB+ 30m
  • クラスB 30m
  • クラスA 17m
蛍光灯FHP32形相当ASA樹脂のLED(電球色)の夜間照射イメージ画像

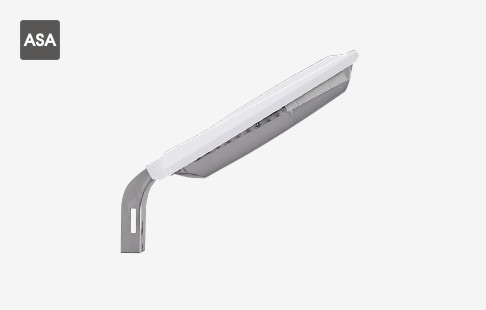

蛍光灯FHP32形相当ASA樹脂のLED(電球色)の商品画像

LED
(電球色)

明るさセンサなし NEW

NNY20344LE1L

受 希望小売価格 22,000円(税抜)(100V)

(1000 lm・9.0W・111.1 lm/W)

【備考】

  • NNY20342 LE1相当品

明るさセンサ内蔵 NEW

NNY20349LE1L

受 希望小売価格 25,000円(税抜)(100V)

(1000 lm・9.0W・111.1 lm/W)

【備考】

  • NNY20347K LE1相当品

共通項目

Ra83防雨型

電力会社申請入力容量:9.2VA

【日本防犯設備協会】

  • ランクMM
  • クラスB+ 27m
  • クラスB 27m
  • クラスA 16m

■昼白色および電球色の共通項目

仕様
  • LED内蔵・電源ユニット内蔵
  • 本体:ASA樹脂(クールホワイト)
  • 前面パネル:アクリル
  • 入力電流:0.092A
  • 周波数:50/60Hz
  • 耐雷サージ:15kV(コモンモード)
  • 保護等級:IP44
  • 使用温度範囲:ー20~35℃
  • 光源寿命60000時間(光束維持率80%)
  • 重0.7kg

蛍光灯FHP32形相当ASA樹脂の寸法図

備考

適合オプション:YK22815・YK23005・YK23007・YK23097・YK23098・YK23099

  • 調光はできません。
  • LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。

●明るさセンサ内蔵タイプについて

  • 昼間でも暗い場所(木かげ、ひさしの下等)に取り付けると早く点灯、遅く消灯する場合がありますが異常ではありません。
  • 夜間でも明るい場所、隣地や街路の照明が明るさセンサに直接当たる場所への取り付けはお避けください。
  • 明るさセンサの誤作動防止のために照射物までの距離を1m以上確保してください。
  • グローブへの着雪等により強制点灯モードに入ることがあります。
    強制点灯モードに入ると、周囲が明るくなっても一定時間は点灯状態を保持しますが異常ではありません。

アルミダイカスト

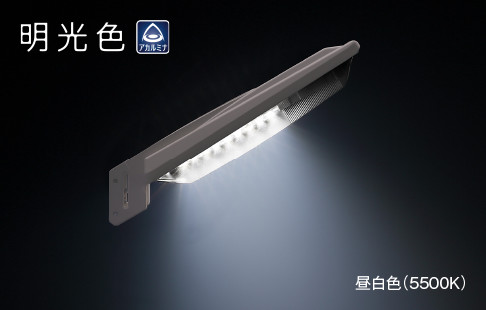

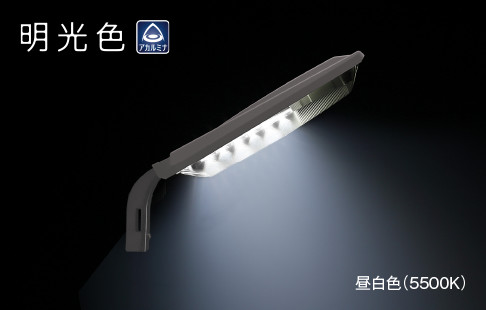

蛍光灯FHP32形相当アルミダイカストのLED(昼白色)の夜間照射イメージ画像 明光色(アカルミナ)

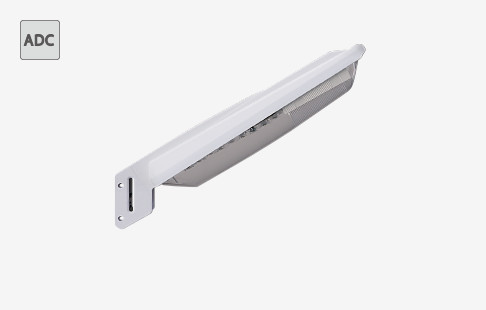

蛍光灯FHP32形相当アルミダイカストのLED(昼白色)の商品画像

LED
(昼白色)

明るさセンサなし NEW

NNY20363LE1L

◯希望小売価格 27,000円(税抜)(100V)

(1100 lm・9.0W・122.2 lm/W)

【備考】

  • NNY20360 LE1・NNY20361 LE1相当品

RBSSのロゴマークの画像

明るさセンサ内蔵 NEW

NNY20368LE1L

◯希望小売価格 31,000円(税抜)(100V)

(1100 lm・9.0W・122.2 lm/W)

【備考】

  • NNY20365K LE1・NNY20366K LE1相当品

RBSSのロゴマークの画像

共通項目

Ra80防雨型明光色 アカルミナ

電力会社申請入力容量:9.2VA

LED内蔵・電源ユニット内蔵

【日本防犯設備協会】

  • ランクL
  • クラスB+ 30m
  • クラスB 32m
  • クラスA 19m

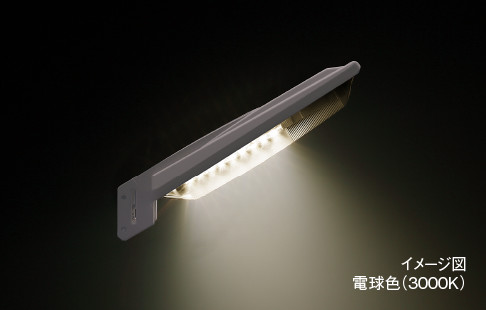

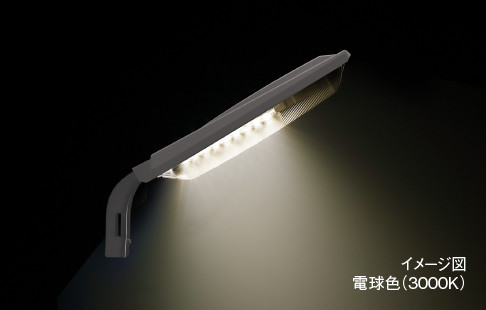

蛍光灯FHP32形相当アルミダイカストのLED(電球色)の夜間照射イメージ画像 明光色(アカルミナ)

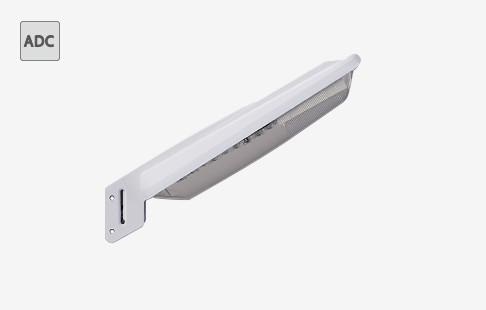

蛍光灯FHP32形相当アルミダイカストのLED(電球色)の商品画像

LED
(電球色)

明るさセンサなし NEW

NNY20364LE1L

受 希望小売価格 27,000円(税抜)(100V)

(1030 lm・9.0W・114.4 lm/W)

【備考】

  • NNY20362 LE1相当品

明るさセンサ内蔵 NEW

NNY20369LE1L

受 希望小売価格 31,000円(税抜)(100V)

(1030 lm・9.0W・114.4 lm/W)

【備考】

  • NNY20367K LE1相当品

共通項目

Ra83防雨型

電力会社申請入力容量:9.2VA

【日本防犯設備協会】

  • ランクMM
  • クラスB+ 28m
  • クラスB 28m
  • クラスA 17m

■昼白色および電球色の共通項目

仕様
  • LED内蔵・電源ユニット内蔵
  • 本体:アルミダイカスト(クールホワイト)
  • 前面パネル:アクリル
  • 入力電流:0.092A
  • 周波数:50/60Hz
  • 耐雷サージ:15kV(コモンモード)
  • 保護等級:IP44
  • 使用温度範囲:ー20~35℃
  • 光源寿命60000時間(光束維持率80%)
  • 重1.1kg

蛍光灯FHP32形相当アルミダイカストの寸法図

備考

適合オプション:YK22815・YK23095・YK23096・YK23097・YD141M・YD142M・NNY28920・NNY28921

  • 調光はできません。
  • LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。

●明るさセンサ内蔵タイプについて

  • 昼間でも暗い場所(木かげ、ひさしの下等)に取り付けると早く点灯、遅く消灯する場合がありますが異常ではありません。
  • 夜間でも明るい場所、隣地や街路の照明が明るさセンサに直接当たる場所への取り付けはお避けください。
  • 明るさセンサの誤作動防止のために照射物までの距離を1m以上確保してください。
  • グローブへの着雪等により強制点灯モードに入ることがあります。
    強制点灯モードに入ると、周囲が明るくなっても一定時間は点灯状態を保持しますが異常ではありません。

■オプション

カットルーバ(前後用)

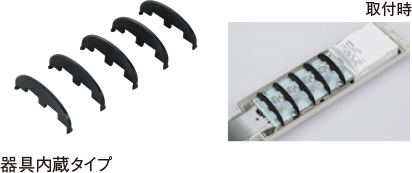

カットルーバ(前後用)の器具内蔵タイプとカットルーバ(前後用)の取付時の商品画像

NNY28542L

◯希望小売価格 3,000円(税抜)

【仕様】

  • 5個1組
  • 本体:シリコンゴム(ブラック)

【備考】

  • このルーバは前方と後方を同時に遮光します。

●取付時の配光

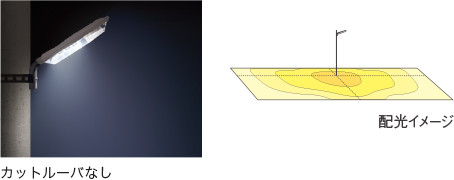

カットルーバ(前後用)の取付なしの状態の夜間照射イメージ画像とカットルーバ(前後用)の取付なしの状態の配光イメージ画像

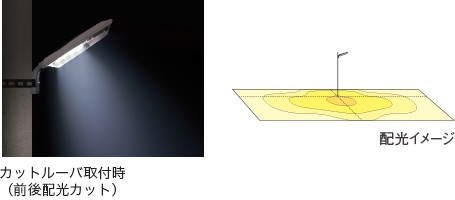

カットルーバ(前後用)の取付時の状態の夜間照射イメージ画像とカットルーバ(前後用)の取付時の状態の配光イメージ画像

カットルーバ(側面用)

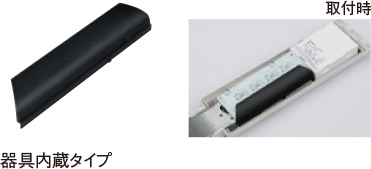

カットルーバ(側面用)の器具内蔵タイプの商品画像とカットルーバ(側面用)の取付時の画像

NNY28543KL

◯希望小売価格 2,500円(税抜)

【仕様】

  • 本体:シリコンゴム(ブラック)

【備考】

  • このルーバは取付方向を変えることにより左面カットまたは右面カットルーバとなります。左右両方を遮光する場合は2個必要です。
  • NNY28543は適合しません。

●取付時の配光

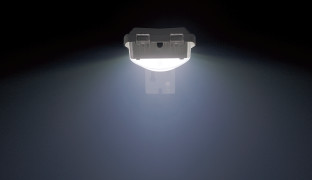

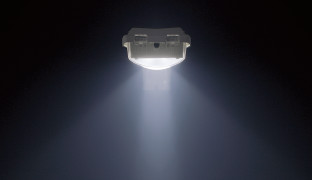

カットルーバ(側面用)の取付なしの状態の夜間照射イメージ画像

カットルーバなし

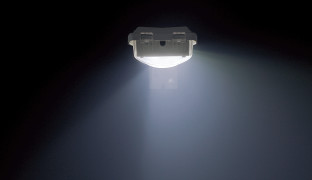

カットルーバ(側面用)の片面取付時の状態の夜間照射イメージ画像

カットルーバ 片側取付時

カットルーバ(側面用)の両面取付時の状態の夜間照射イメージ画像

カットルーバ 両側取付時

落下防止ワイヤー

NNY28544 L

落下防止ワイヤーの商品イメージ画像

◯希望小売価格 1,500円(税抜)

【仕様】

  • 本体:ステンレス

オプションの共通項目

  • 器具の設置環境によっては、大きな効果が得られない場合があります。
  • 後用と側面用カットルーバを組み合わせて使用することはできません。

● 明るさセンサ内蔵タイプについて

  • 昼間でも暗い場所(木かげ、ひさしの下等)に取り付けると早く点灯、遅く消灯する場合がありますが異常ではありません。
  • 夜間でも明るい場所、隣地や街路の照明が明るさセンサに直接当たる場所への取り付けはお避けください。
  • 明るさセンサの誤作動防止のために照射物までの距離を1m以上確保してください。
  • グローブへの着雪等により強制点灯モードに入ることがあります。
    強制点灯モードに入ると、周囲が明るくなっても一定時間は点灯状態を保持しますが異常ではありません。
