• 点検・交換の推奨時期10年
蛍光灯FL20形相当の夜間照射イメージの画像 明光色(アカルミナ)
(公社)日本防犯設備協会が認定する「優良防犯機器」を示すマークです。本製品は、犯罪防止等を意図して製作された商品ですが、犯罪の防止・安全を完全に保証するものではございません。万一被害など発生致しましても、当社は責任を負いかねますのでご了承ください。
RBSSのロゴマークの画像
  • 適合商品:NNY20323 LE1・NNY20328 LE1

VAダウン

「明るさは欲しいけど、ランニングコストも抑えたい。」というご要望にお応えするパナソニックのLED防犯灯。電気料金区分10VA で、蛍光灯FL20形相当(水銀灯HF40形相当)。設置間隔が広くなり省エネに貢献します。

従来光源蛍光灯FL20形器具と新LED器具との比較

  蛍光灯FL20形器具
(YF21538 GL 2012年生産終了品)
LED 蛍光灯FL20形相当
(NNY20323 LE1)
クラスB器具設置間隔

15m

20m 長い

クラスB+器具設置間隔

15m

18m 長い

消費電力

22W

6.3W 約71%減

電気料金区分

40VA

10VA 2ランクダウン

年間電気料金※1

3,264円(税込)

1,644円(税込) 約50%減

光源寿命※2

8,500時間

60,000時間 約7倍

■経済比較

  • 表示価格は税込です。

従来商品との経済比較のグラフ、15年で約54,700円お得

  • 経済比較の算出方法
    YF21538 GLの場合/器具の購入価格:8,748円+15年間の電気代:48,960円(3,264円/年×15年)+ランプ代と交換費:34,020円(4,860円/台×7回)*=91,728円(税込)*ランプ交換回数の算出根拠:使用時間60,000時間(15年間)÷ランプ寿命8,500時間=約7回。NNY20323 LE1の場合/器具の購入価格:12,420円+15年間の電気代:24,660円(1,644円/年×15年)=37,080円(税込)
  • 電気料金は東京電力エナジーパートナー(株)「電気供給約款」公衆街路灯A(平成28年1月1日実施)による。(税込)
  • 照明器具には"寿命"があります。設置して10年経つと、外観に異常がなくても内部の劣化は進行しています。点検・交換してください。

従来の10VAタイプがさらに消費電力削減で、設置間隔も長くなりました。

■従来LED防犯灯と新LED防犯灯との比較

電気料金区分

10VA

  • 従来LED防犯灯の場合

8000K(アカルミナホワイト色)の場合

器具光束 765lm
クラスB+器具設置間隔 16m
クラスB器具設置間隔 17m
  • 器具設置間隔が アップ!

電気料金区分

10VA

  • NEW
  • 新LED防犯灯の場合

5500K(昼白色)の場合

器具光束 730lm
クラスB+器具設置間隔 18m
クラスB器具設置間隔 20m

品番・詳細情報

■蛍光灯FL20形相当(水銀灯HF40形相当)

蛍光灯FL20形相当ASA樹脂のLED(昼白色)の夜間照射イメージ画像 明光色(アカルミナ)
蛍光灯FL20形相当ADC樹脂のLED(昼白色)の商品画像

LED
(昼白色)

明るさセンサなし NEW

NNY20323LE1L

◯希望小売価格 11,500円(税抜)(100V)

(730 lm・6.3W・115.8 lm/W)

【備考】

  • NNY20480 LE1相当品

明るさセンサ内蔵 NEW

NNY20328LE1L

◯希望小売価格 13,000円(税抜)(100V)

(730 lm・6.3W・115.8 lm/W)

【備考】

  • NNY20482K LE1相当品

共通項目

Ra80防雨型明光色

電力会社申請入力容量:6.5VA

【日本防犯設備協会】

  • ランクS
  • クラスB+ 18m
  • クラスB 20m
  • クラスA 12m
蛍光灯FL20形相当ASA樹脂のLED(電球色)の夜間照射イメージ画像 明光色(アカルミナ)
蛍光灯FL20形相当ADC樹脂のLED(電球色)の商品画像

LED
(電球色)

明るさセンサなし NEW

NNY20324LE1L

受希望小売価格 11,500円(税抜)(100V)

(680 lm・6.3W・107.9 lm/W)

【備考】

  • NNY20322 LE1後継品

明るさセンサ内蔵 NEW

NNY20329LE1L

受希望小売価格 13,000円(税抜)(100V)

(680 lm・6.3W・107.9 lm/W)

【備考】

  • NNY20327K LE1後継品

共通項目

Ra83防雨型

電力会社申請入力容量:6.5VA

【日本防犯設備協会】

  • ランクSS
  • クラスB+ 16m
  • クラスB 18m
  • クラスA 11m

■昼白色および電球色の共通項目

仕様
  • LED内蔵・電源ユニット内蔵
  • 本体:ASA樹脂(クールホワイト)
  • 前面パネル:アクリル
  • 入力電流:0.065A
  • 周波数:50/60Hz
  • 耐雷サージ:15kV(コモンモード)
  • 保護等級:IP44
  • 使用温度範囲:ー20~35℃
  • 光源寿命60000時間(光束維持率80%)
  • 重0.7kg

蛍光灯FL20形相当の寸法図

備考

適合オプション:YK22815・YK23005・YK23007・YK23097・YK23098・ YK23099

  • 調光はできません。
  • LEDにはバラツキがあるため、同一品番商品でも 商品ごとに発光色、明るさが異なる場合があります。

●明るさセンサ内蔵タイプについて

  • 昼間でも暗い場所(木かげ、ひさしの下等)に取り付けると早く点灯、遅く消灯する場合がありますが異常では ありません。
  • 夜間でも明るい場所、隣地や街路の照明が明るさセンサに直接当たる場所への取り付けはお避けください。
  • 明るさセンサの誤作動防止のために照射物までの距離を1m以上確保してください。
  • グローブへの着雪等により強制点灯モードに入ることがあります。
  • 強制点灯モードに入ると、周囲が明るくなっても一定時間は点灯状態を保持しますが異常ではありません。

■オプション

カットルーバ(前後用)

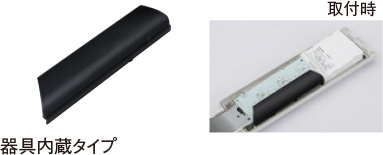

カットルーバ(前後用)の商品画像とカットルーバ(前後用)の取付時の画像

器具内蔵タイプ

NNY28542L

◯希望小売価格 3,000円(税抜)

【仕様】

  • 5個1組
  • 本体:シリコンゴム(ブラック)

【備考】

  • このルーバは前方と後方を同時に遮光します。

●取付時の配光

カットルーバ(前後用)の取付なしの状態の夜間照射イメージ画像とカットルーバ(前後用)の取付なしの状態の配光イメージ画像
カットルーバ(前後用)の取付時の状態の配光イメージ画像とカットルーバ(前後用)の取付時の状態の夜間照射イメージ画像

カットルーバ(側面用)

カットルーバ(側面用)の商品画像とカットルーバ(側面用)の取付時の画像

器具内蔵タイプ

NNY28543KL

◯希望小売価格 2,500円(税抜)

【仕様】

  • 本体:シリコンゴム(ブラック)

【備考】

  • このルーバは取付方向を変えることにより左面カットまたは右面カットルーバとなります。左右両方を遮光する場合は2個必要です。
  • NNY28543は適合しません。

●取付時の配光

カットルーバ(側面用)の取付なしの状態の夜間照射イメージ画像

カットルーバなし

カットルーバ(側面用)の片面取付時の状態の夜間照射イメージ画像

カットルーバ 片側取付時

カットルーバ(側面用)の両面取付時の状態の夜間照射イメージ画像

カットルーバ 両側取付時

落下防止ワイヤー

NNY28544 L

落下防止ワイヤーの商品イメージ画像

◯希望小売価格 1,500円(税抜)

【仕様】

  • 本体:ステンレス

オプションの共通項目

  • 器具の設置環境によっては、大きな効果が得られない場合があります。
  • 前後用と側面用カットルーバを組み合わせて使用することはできません。
  • S先端技術・優れたデザイン性などを持ち合わせた商品群です。
  • V省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
  • L長寿命・省電力のLEDを主照明にした、高品質、快適性、先進性を備えた商品群です。

  • ◎常備在庫品
  • ◯工場在庫品
  • 受受注品

  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包
