• 点検・交換の推奨時期10年
水銀灯100形相当の夜間照射イメージの画像 明光色(アカルミナ)
(公社)日本防犯設備協会が認定する「優良防犯機器」を示すマークです。本製品は、犯罪防止等を意図して製作された商品ですが、犯罪の防止・安全を完全に保証するものではございません。万一被害など発生致しましても、当社は責任を負いかねますのでご了承ください。
RBSSのロゴマークの画像
  • 適合商品:NNY20383 LE7・NNY20388 LE7

VAダウン

「明るさは欲しいけど、ランニングコストも抑えたい。」というご要望にお応えするパナソニックのLED防犯灯。水銀灯100形相当、電気料金区分40VAタイプが明るさ同等で20VAで導入できます。設置間隔も広くなり省エネに貢献します。

電気料金区分が40VAから20VAに。電気料金が下がり、設置間隔も長くなりました。

■従来光源水銀灯100形器具と新LED器具との比較

  水銀灯100形器具
(YA85101Z 2008年生産終了品)
LED水銀灯100形相当
(NNY20383 LE7)
クラスB器具設置間隔

32m

41m 長い

クラスB+器具設置間隔

30m

40m 長い

消費電力

121W

17.9W 約85%減

電気料金区分

200VA

20VA 4ランクダウン

年間電気料金※1

12,480円(税込)

2,184円(税込) 約83%減

光源寿命※2

12,000時間

60,000時間 約5倍

■経済比較

  • 表示価格は税込です。

従来商品との経済比較のグラフ、15年で約172,700円お得

  • 経済比較の算出方法
    YA85101Zの場合/器具の購入価格:32,940円+15年間の電気代:187,200円(12,480円/年×15年)+ランプ代と交換費:37,152円(9,288円/台×4回)*=257,292円(税込)*ランプ交換回数の算出根拠:使用時間60,000時間(15年間)÷ランプ寿命12,000時間=5回(ランプ交換回数は4回)。NNY20383 LE7の場合/器具の購入価格:51,840円+15年間の電気代:32,760円(2,184円/年×15年)=84,600円(税込)
  • 電気料金は東京電力エナジーパートナー(株)「電気供給約款」公衆街路灯A(平成28年1月1日実施)による。(税込)
  • 照明器具には"寿命"があります。設置して10年経つと、外観に異常がなくても内部の劣化は進行しています。点検・交換してください。

電気料金区分が40VAから20VAに。電気料金が下がり、設置間隔も長くなりました。

■従来LED防犯灯と新LED防犯灯との比較

電気料金区分

  • 従来LED防犯灯の場合

40VA

8000K(アカルミナホワイト色)の場合

器具光束 2900lm
クラスB+器具設置間隔 33m
クラスB器具設置間隔 35m
  • ● 電気料金区分が ダウン!
  • ● 器具設置間隔が アップ!

電気料金区分

  • NEW
  • 新LED防犯灯の場合

20VA

5500K(昼白色)の場合

器具光束 2240lm
クラスB+器具設置間隔 40m
クラスB器具設置間隔 41m

水平面照度分布図

水銀灯100形相当の水平面照度分布図の画像

単位:lx 保守率:0.63 路面反射率:0.1 取付高さ:4.5m

平均水平面照度が4.65 lx以上を満足

従来LED器具と比較して設置間隔が長くなり、電気料金区分がダウンしました。

  従来LED 水銀灯100形相当
(NNY20465 LE7)
新LED 水銀灯100形相当
(NNY20383 LE7)
クラスB器具設置間隔

35m

41m 長い

クラスB+器具設置間隔

33m

40m 長い

消費電力

29.6W

17.9W 約40%減

電気料金区分

40VA

20VA 1ランクダウン

年間電気料金※1

3,264円(税込)

2,184円(税込) 約33%減

光源寿命※2

60,000時間

60,000時間

  1. 電気料金は東京電力エナジーパートナー(株)「電気供給約款」公衆街路灯A(平成28年1月1日実施)による。(税込)
  2. 設置して10年経つと、外観に異常がなくても内部の劣化は進行しています。点検・交換してください。

■経済比較

  • 表示価格は税込です。

従来商品との経済比較のグラフ、15年で約23,760円お得

  • 経済比較の算出方法
    NNY20465 LE7の場合/器具の購入価格:59,400円+15年間の電気代:48,960円(3,264円/年×15年)=108,360円(税込)
    NNY20383 LE7の場合/器具の購入価格:51,840円+15年間の電気代:32,760円(2,184円/年×15年)=84,600円(税込)

本商品は、犯罪抑止等を意図して製作された商品ですが、犯罪の防止・安全を完全に補償するものではございません。万一被害などが発生しましても、当社は責任を負いかねますのでご了承ください。

電気料金区分20VAに対応

全国の電力会社で設定されている電気料金区分20VAに対応。
従来品LED器具(40VA)と比較して、さらに電気料金を削減できます。

VAダウン

水銀灯100形器具と比較して約85%の節電

水銀灯100形器具からのリニューアルで約85%もの節電が可能。
光源寿命も約5倍で、ランプメンテナンスの省力化が図れます。

水銀灯100形相当に電球色タイプが新登場

演色性が高く(Ra83)、夜間景観に暖かみをあたえる電球色タイプがラインアップしました。

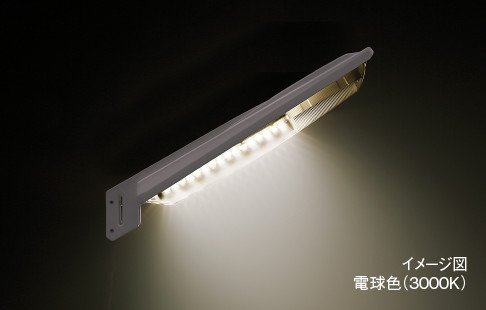

水銀灯100形相当の電球色タイプの夜間照射イメージの画像

軽量・コンパクト

従来商品と比較して、さらに軽量・コンパクト化を実現しました。

  • 従来商品(NNY20465 LE7)と新商品(NNY20383 LE7)との比較

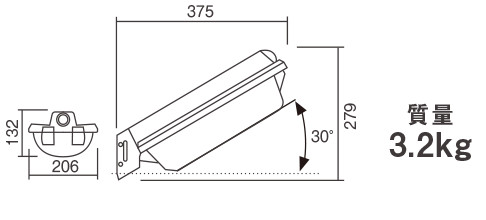

従来商品の水銀灯100形相当の寸法図、質量3.2kg

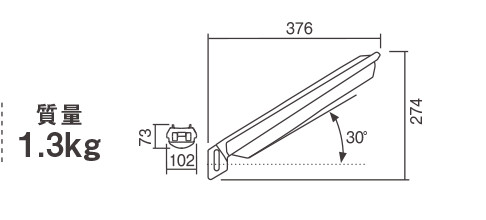

水銀灯100形相当の寸法図、質量1.3kg

軽量・コンパクト

明るさアップ

昼白色タイプは、クラスB+の器具設置間隔40mを達成しました。

豊富なオプションで設置環境に対応

前後用、側面用のカットルーバをご用意。
器具設置後の取り付けが可能です。

品番・詳細情報

■水銀灯100形相当(従来LED器具40VA相当)

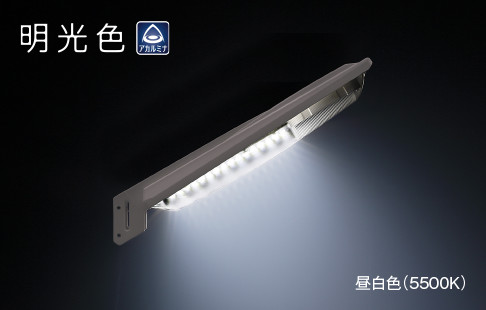

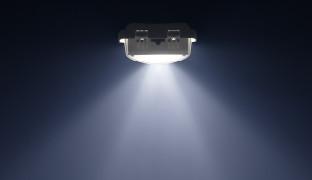

水銀灯100形相当ADC樹脂のLED(昼白色)の夜間照射イメージ画像 明光色(アカルミナ)

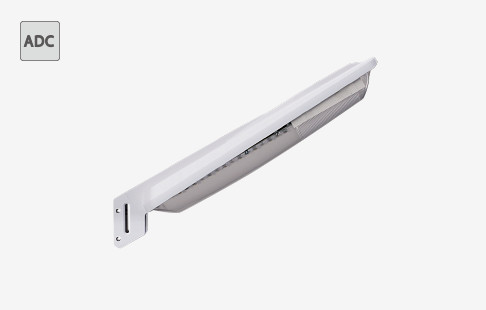

水銀灯100形相当ADC樹脂のLED(昼白色)の商品画像

LED
(昼白色)

明るさセンサなし NEW

NNY20383 LE7L

◯希望小売価格 48,000円(税抜)(100/200V)

(2240 lm・17.9W・125.1 lm/W)

【仕様】

  • 入力電流:100V/0.181A ・200V/0.093A

【備考】

  • NNY20465 LE7・NNY20466 LE7推奨品

RBSSのロゴマークの画像

明るさセンサ内蔵 NEW

NNY20388 LE7L

◯希望小売価格 52,000円(税抜)(100/200V)

(2240 lm・17.9W・125.1 lm/W)

【仕様】

  • 入力電流:100V/0.181A ・200V/0.093A

【備考】

  • NNY20467 LE1・NNY20468 LE1推奨品

RBSSのロゴマークの画像

共通項目

Ra80防雨型明光色

電力会社申請入力容量:18.6VA

【日本防犯設備協会】

  • ランクLL
  • クラスB+ 40m
  • クラスB 41m
  • クラスA 25m

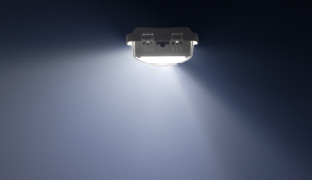

水銀灯100形相当ADC樹脂のLED(電球色)の夜間照射イメージ画像 明光色(アカルミナ)

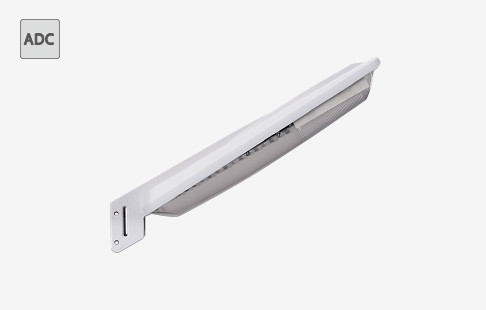

水銀灯100形相当ADC樹脂のLED(電球色)の商品画像

LED
(電球色)

明るさセンサなし NEW

NNY20384 LE7L

受希望小売価格 48,000円(税抜)(100/200V)

(2100 lm・17.9W・117.3 lm/W)

【仕様】

  • 入力電流:100V/0.181A ・200V/0.093A

明るさセンサ内蔵 NEW

NNY20389 LE7L

受希望小売価格 52,000円(税抜)(100/200V)

(2100 lm・17.9W・117.3 lm/W)

【仕様】

  • 入力電流:100V/0.181A ・200V/0.093A

共通項目

Ra83防雨型

電力会社申請入力容量:18.6VA

【日本防犯設備協会】

  • ランクL
  • クラスB+ 36m
  • クラスB 38m
  • クラスA 25m

■昼白色および電球色の共通項目

仕様
  • LED内蔵・電源ユニット内蔵
  • 本体:アルミダイカスト(クールホワイト)
  • 前面パネル:アクリル(透明つや消し仕上)
  • 周波数:50/60Hz
  • 耐雷サージ:15kV(コモンモード)
  • 保護等級:IP44
  • 使用温度範囲:ー20~35℃
  • 光源寿命60000時間(光束維持率80%)
  • 重1.3kg

水銀灯100形相当の寸法図

共通項目

適合オプション:YK22815・YK23095・YK23096・YK23097・YD141M・YD142M・NNY28920・NNY28921

  • 調光はできません。
  • LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。

●明るさセンサ内蔵タイプについて

  • 昼間でも暗い場所(木かげ、ひさしの下等)に取り付けると早く点灯、遅く消灯する場合がありますが異常ではありません。
  • 夜間でも明るい場所、隣地や街路の照明が明るさセンサに直接当たる場所への取り付けはお避けください。
  • 明るさセンサの誤作動防止のために照射物までの距離を1m以上確保してください。
  • グローブに雪が付着すると、器具が点滅するなど誤作動することがありますので、外付けの自動点滅器をご使用ください。
  • グローブへの着雪等により強制点灯モードに入ることがあります。
    強制点灯モードに入ると、周囲が明るくなっても一定時間は点灯状態を保持しますが異常ではありません。

■オプション

カットルーバ(前後用)

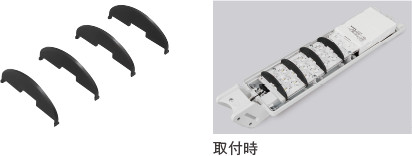

カットルーバ(前後用)の器具内蔵タイプの商品画像とカットルーバ(前後用)の取付時の画像

NNY28478L

◯希望小売価格 4,800円(税抜)

【仕様】

  • 4個1組
  • 本体:シリコンゴム(ブラック)

【備考】

  • このルーバは前方と後方を同時に遮光します。

●取付時の配光

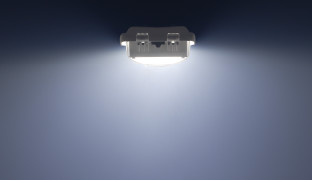

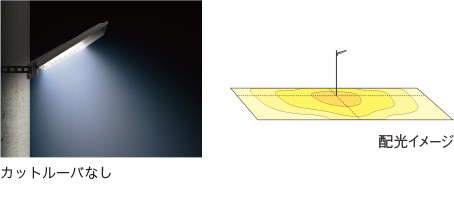

カットルーバ(前後用)の取付なしの状態の夜間照射イメージ画像とカットルーバ(前後用)の取付なしの状態の配光イメージ画像

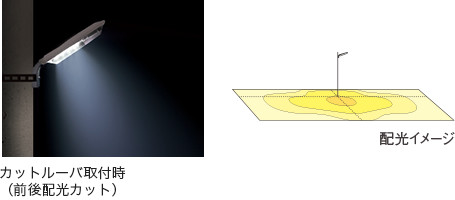

カットルーバ(前後用)の取付時の状態の配光イメージ画像とカットルーバ(前後用)の取付時の状態の夜間照射イメージ画像

カットルーバ(側面用)

カットルーバ(側面用)の商品画像とカットルーバ(側面用)の取付時の画像

NNY28479L

◯希望小売価格 4,500円(税抜)

【仕様】

  • シリコンゴム(ブラック)

【備考】

  • このルーバは取付方向を変えることにより左面カットまたは右面カットルーバとなります。
    左右両方を遮光する場合は2個必要です。

●取付時の配光

カットルーバ(側面用)の取付なしの状態の夜間照射イメージ画像

カットルーバなし

カットルーバ(側面用)の片面取付時の状態の夜間照射イメージ画像

カットルーバ 片側取付時

カットルーバ(側面用)の両面取付時の状態の夜間照射イメージ画像

カットルーバ 両側取付時

落下防止ワイヤー

NNY28544 L

落下防止ワイヤーの商品イメージ画像

◯希望小売価格 1,500円(税抜)

【仕様】

  • 本体:ステンレス

オプションの共通項目

  • 器具の設置環境によっては、大きな効果が得られない場合があります。
  • 前後用と側面用カットルーバを組み合わせて使用することはできません。
  • S先端技術・優れたデザイン性などを持ち合わせた商品群です。
  • V省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
  • L長寿命・省電力のLEDを主照明にした、高品質、快適性、先進性を備えた商品群です。

  • ◎常備在庫品
  • ◯工場在庫品
  • 受受注品

  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包
