• 点検・交換の推奨時期10年

従来光源器具と比較して約75%の節電が可能になりました。

蛍光灯FHT42形相当の夜間照射イメージの画像 明光色(アカルミナ)
蛍光灯FHT42形器具と比較して約75%の節電 光源の長寿命化も実現し、ランプのメンテナンスコストも抑えられます。

警察庁「安全・安心まちづくり推進要綱」及び建築基準法「駐車場法」の基準に準拠し、駐車場に適した明るさを確保できるパナソニックの防犯灯です。従来光源器具と比較して約75%の節電が可能になりました。

■従来光源蛍光灯FHT42形器具と新LED器具との比較

  蛍光灯FHT42形器具
(YF41600M ENM)2016年生産終了品
LED 蛍光灯FHT42形相当
(NNY20493 LE1)
消費電力

約36W

9W 約75%減

年間電気料金 ※1

3,600円(税抜)

900円(税抜) 約75%減

光源寿命 ※2

約10,000時間

60,000時間 約6倍

  1. 試算条件/新電力料金目安単価:25円/kWh(税抜)
    【家電公正取引協議会が発出した「新電力料金目安単価27円/kWh(税込/一般家庭用)」から消費税相当額8%を抜いた金額で算出しております。】 年間点灯時間:4,000時間
  2. 照明器具には"寿命"があります。設置して10年経つと、外観に異常がなくても内部の劣化は進行しています。点検・交換してください。

駐車場に適した明るさを確保。

警察庁「安全・安心まちづくり推進要綱」及び建築基準法「駐車場法」の基準(車路10 lx以上※3、車庫2 lx以上)に準拠

車路までしっかり照らすフロント配光で駐車場に必要な明るさを確保。さらに高効率な照明を実現しました。

  1. 警察庁「安全・安心まちづくり推進要綱」より
使用器具 従来光源蛍光灯FHT42形器具
(YF41600M ENM)2016年生産終了品)
新LED防犯灯 蛍光灯FHT42形相当
(NNY20493 LE1)
蛍光灯FHT42形器具(YF41600M ENM)2016年生産終了品)使用器具の画像
LED 蛍光灯FHT42形相当(NNY20493 LE1)の使用器具
水平面
照度分布図
蛍光灯FHT42形器具(YF41600M ENM)2016年生産終了品)の水平面照度分布図

車庫:平均照度 10.4 lx
車路:平均照度 13.5 lx

LED 蛍光灯FHT42形相当(NNY20493 LE1)の水平面照度分布図

車庫 : 平均照度 7.3 lx(2 lx確保)
車路 : 平均照度 10.3 lx(10 lx確保)

器具台数

6台

6台

器具光束

3200 lm

1100 lm

全体平均照度

6.19 lx

4.83 lx

消費電力

約216W

54W

年間電気料金※1 21,600円(税抜)

5.400円(税抜)

年間電気料金
約16,000円削減

  1. 試算条件/新電力料金目安単価:25円/kWh(税抜)【家電公正取引協議会が発出した「新電力料金目安単価27円/kWh(税込/一般家庭用)」から消費税相当額8%を抜いた金額で算出しております。】年間点灯時間:4,000時間
    おすすめ場所:駐車台数20台程度の屋外の月極、時間貸駐車場など

生活道路の交差点に適した均斉度の高い照明環境を実現

生活道路の十字路やT字路などを効率よく照らすフロント配光。
交差点の形状に対応した配光性能で、均斉度の高い照明環境を創りだします。
(交差点:平均照度 3~5 lx/均斉度 0.1~0.2)

■照射イメージ

LED防犯灯

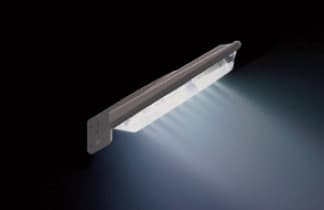

蛍光灯FHP32形相当器具(NNY20363 LE1)の夜間照射イメージ

蛍光灯FHP32形相当器具
(NNY20363 LE1)

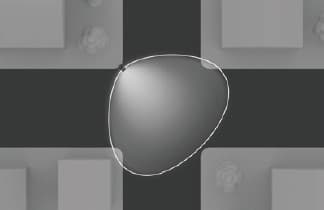

蛍光灯FHP32形相当器具(NNY20363 LE1)の十字路の夜間照射範囲イメージ

十字路

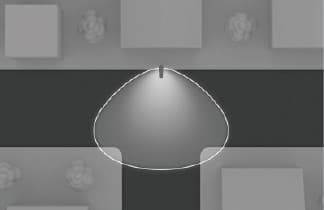

蛍光灯FHP32形相当器具(NNY20363 LE1)のT字路の夜間照射範囲イメージ

T字路

■LED防犯灯(蛍光灯FHT42形相当)

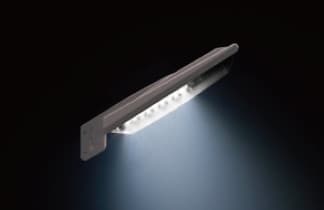

蛍光灯FHT42形相当器具(NNY20493 LE1)の夜間照射イメージ

蛍光灯FHT42形相当器具
(NNY20493 LE1)

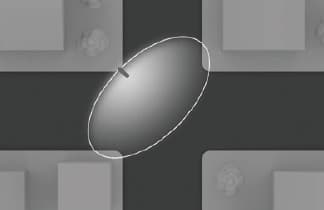

蛍光灯FHT42形相当器具(NNY20493 LE1)の十字路の夜間照射範囲イメージ

十字路

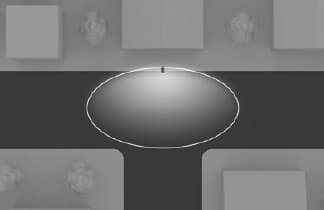

蛍光灯FHT42形相当器具(NNY20493 LE1)のT字路の夜間照射範囲イメージ

T字路

品番・詳細情報

■LED防犯灯(蛍光灯FHT42形相当)

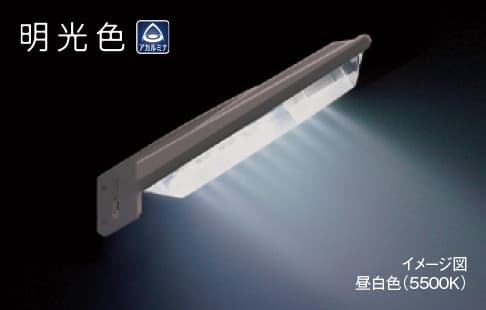

蛍光灯FHT42形相当ADC樹脂のLED(昼白色)の夜間照射イメージ画像 明光色(アカルミナ)

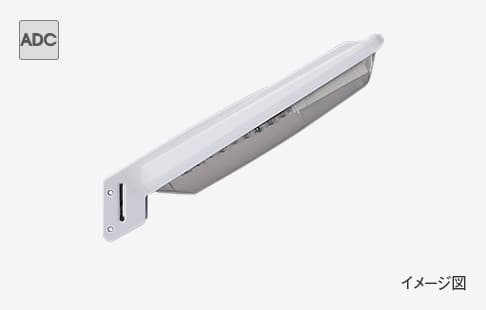

蛍光灯FHT42形相当ADC樹脂のLED(昼白色)の商品画像

LED
(昼白色)

明るさセンサなし NEW

NNY20493LE1L

◯希望小売価格 27,000円(税抜)(100V)

(1100 lm・9.0W・122.2 lm/W)

【備考】

  • NNY20490 LE1相当品

RBSSのロゴマークの画像

明るさセンサ内蔵 NEW

NNY20498LE1L

受希望小売価格 31,000円(税抜)(100V)

(1100 lm・9.0W・122.2 lm/W)

【備考】

  • NNY20495K LE1相当品

RBSSのロゴマークの画像

共通項目

Ra80防雨型明光色

電力会社申請入力容量:9.2VA

【仕様】

  • LED内蔵・電源ユニット内蔵
  • 本体:アルミダイカスト(クールホワイト)
  • 前面パネル:アクリル(透明つや消し仕上)
  • 入力電流:0.092A
  • 周波数:50/60Hz
  • 耐雷サージ:15kV(コモンモード)
  • 保護等級:IP44
  • 使用温度範囲:ー20~35℃
  • 光源寿命60000時間(光束維持率80%)
  • 重1.1kg

蛍光灯FHT42形相当の寸法図

【備考】
適合オプション:YK22815・YK23095・YK23096・YK23097・YD141M・YD142M・NNY28920・NNY28921

  • 調光はできません。
  • LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。

●明るさセンサ内蔵タイプについて

  • 昼間でも暗い場所(木かげ、ひさしの下等)に取り付けると早く点灯、遅く消灯する場合がありますが異常ではありません。
  • 夜間でも明るい場所、隣地や街路の照明が明るさセンサに直接当たる場所への取り付けはお避けください。
  • 明るさセンサの誤作動防止のために照射物までの距離を1m以上確保してください。
  • グローブへの着雪等により強制点灯モードに入ることがあります。
    強制点灯モードに入ると、周囲が明るくなっても一定時間は点灯状態を保持しますが異常ではありません。

■オプション

カットルーバ(前後用)

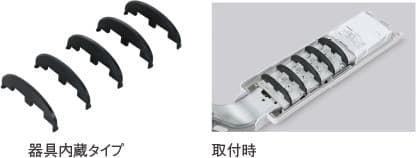

カットルーバ(前後用)の器具内蔵タイプの商品画像とカットルーバ(前後用)の取付時の画像

NNY28542L

◯希望小売価格 3,000円(税抜)

【仕様】

  • 5個1組
  • 本体:シリコンゴム(ブラック)

【備考】

  • このルーバは前方と後方を同時に遮光します。

●取付時の配光

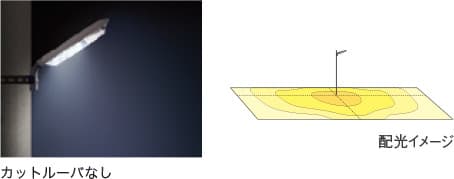

カットルーバ(前後用)の取付なしの状態の夜間照射イメージ画像とカットルーバ(前後用)の取付なしの状態の配光イメージ画像

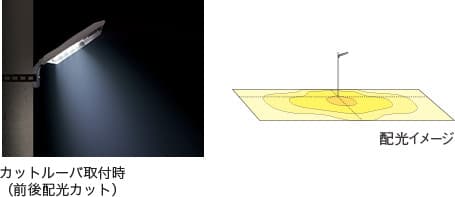

カットルーバ(前後用)の取付時の状態の夜間照射イメージ画像とカットルーバ(前後用)の取付時の状態の配光イメージ画像

カットルーバ(側面用)

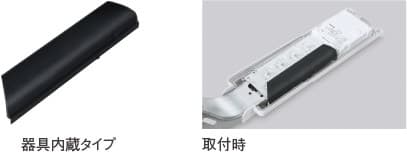

カットルーバ(側面用)の商品画像とカットルーバ(側面用)の取付時の画像

NNY28543KL

◯希望小売価格 2,500円(税抜)

【仕様】

  • 本体:シリコンゴム(ブラック)

【備考】

  • このルーバは取付方向を変えることにより左面カットまたは右面カットルーバとなります。左右両方を遮光する場合は2個必要です。
  • NNY28543は適合しません。

●取付時の配光

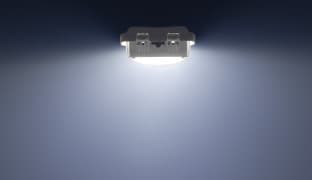

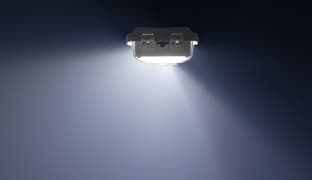

カットルーバ(側面用)の取付なしの状態の夜間照射イメージ画像

カットルーバなし

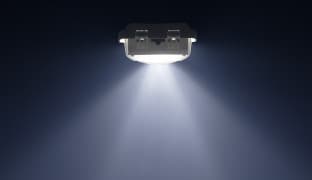

カットルーバ(側面用)の片面取付時の状態の夜間照射イメージ画像

カットルーバ 片側取付時

カットルーバ(側面用)の両面取付時の状態の夜間照射イメージ画像

カットルーバ 両側取付時

落下防止ワイヤー

NNY28544 L

落下防止ワイヤーの商品イメージ画像

◯希望小売価格 1,500円(税抜)

【仕様】

  • 本体:ステンレス

オプションの共通項目

  • 器具の設置環境によっては、大きな効果が得られない場合があります。
  • 前後用と側面用カットルーバを組み合わせて使用することはできません。
  • S先端技術・優れたデザイン性などを持ち合わせた商品群です。
  • V省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
  • L長寿命・省電力のLEDを主照明にした、高品質、快適性、先進性を備えた商品群です。

  • ◎常備在庫品
  • ◯工場在庫品
  • 受受注品

  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包
