[公共・産業用]リチウムイオン蓄電システム

公共・産業用単相連系タイプ パワーステーションダブルタイプ受注生産品

[蓄電容量:22.4kWh][蓄電容量:16.8kWh][蓄電容量:11.2kWh]太陽電池接続5.5kW×2

単相連系タイプのラインアップ拡充!3種類の蓄電容量が選べるようになりました。 蓄電システム10年保証
平常時はピーク電力の抑制に、停電時は機器のバックアップに使え、安心。

タイマー運転モードで、ピーク時間帯の系統電力使用量を削減できます。高出力だから、より多くの機器に電力を供給できます。

太陽電池・蓄電池のパワーコンディショナ一体型で電力を有効活用!

太陽電池は5.5kW×2台まで設置可能。停電時でも接続機器に太陽光発電の電力を供給しながら、
蓄電池へ直接充電できます。昼も夜も太陽光発電を余すことなく活用できます。

レイアウト自由&設置しやすいスリムデザイン。

産業用パワーステーションダブルは屋側・屋内の選択設置が可能です。産業用パワーステーションダブルと産業用リチウムイオンバッテリーボックスを並べて屋内に設置できます。また、奥行380o以下のスリムデザインで、レイアウトの幅が広がり、空きスペースに合わせて自由に設計が可能です。

設置イメージ

レイアウト自由&設置しやすいスリムデザイン。

警報出力端子を搭載※6。離れた場所にある警報装置と接続でき、故障時には すばやく通知。警報音や警報ランプにより、故障をお知らせします。

※6 産業用パワーステーションダブルと警報装置の接続は有線です。
蓄電池性能


構成イメージ

構成イメージ

●太陽電池、接続箱、分電盤等は本システムには含まれません。
●本システムは必ず太陽電池との接続が必要です。接続できるのはパナソニック(株)製の太陽電池モジュールのみです。

※7 産業用パワーステーションベース(メイン・サブ)下部の連結チャンネルベースはオプション(別売)です。
※8 高圧受電の場合、電力会社との事前協議によりO V G RおよびR P R 、U P Rどちらかの設置が必要になる場合があります。RPRまたはUPR設置時は太陽電池および蓄電システムからの放電電力を系統電源に逆潮流することはできません。
注) ・建築設備耐震設計・施工指針に準拠して設置する場合、別売の耐震補強金具、固定金具が必要な場合があります。建物の設計事務所や施工業者による強度確認の上、耐震性を考慮した適切な設置を行ってください。
・産業用リチウムイオンバッテリーボックスは産業用パワーステーションダブルの左右どちら側にも設置可能です。
・設置時には所定のスペースを設ける必要があります。必ず施工説明書をご確認ください。
注) 電気工事は「電気設備に関する技術基準」および「内線規定」等定められた法令等にしたがって「法的有資格者」が実施してください。

太陽光発電と蓄電池、2つのパワーコンディショナを産業用パワーステーションダブルに一体化。


電力を最大限有効に使用できます。

■システム動作
停電時に有効活用できる太陽光発電の比較(例)
■非常時用機器の使用例(東京都において南向き、傾斜角度30°にて設置した場合を想定)
停電時に有効活用できる太陽光発電の比較(例)
※1 本機はUPS(無停電電源装置)ではありません。複合機やプリンタは、通信中に停電すると故障する場合があります。接続される機器の仕様をご確認のうえ、必要に応じてUPSと組み合わせてご使用ください。
※2 JEMA『年間消費電力量の推移(目安)について』より2008年製冷蔵庫の年間消費電力量の1時間あたりの消費電力で算出しています。
※3 蓄電システムから供給される自立出力は、系統電源と完全に同一ではありません。位相制御するタイプの調光器具などは、自立出力でお使いの際に平常時と動作が異なる場合があります。例えば、調光器具の場合は、調光レベルによってちらつきが発生する場合があります。その時は調光レベルを調整してご使用ください。
注) 上記に記載の機器においても、消費電力量などの違いにより、ご使用いただけない場合があります。医療系機器などには使用しないでください。電気機器の中には、電源投入時に大きな電流が流れるものがあります。その時には、保護機能が働き、停止することがあります。また大容量コンデンサの安定器を必要とするHIDランプなどは、ご使用になれません。


品番・価格

公共・産業用単相連系タイプ パワーステーションダブルタイプ
蓄電容量22.4kWh・16.8kWh・11.2kWh太陽電池接続5.5kW×2受注生産品
■組合せ品番・構成部材・価格部分は、各品番単位でのご注文はできません。
拡大して見る(PDF)

仕様・外形寸法図*仕様は予告なしに変更する場合があります。

産業用パワーステーションダブル本体・ベース(メイン・サブ)受注生産品※単品でのお取り扱いはできません。
■仕様一覧
品名 産業用パワーステーションダブル本体・ベース(メイン・サブ)
蓄電容量:22.4kWh 蓄電容量:16.8kWh 蓄電容量:11.2kWh
一般仕様 耐塩害仕様 一般仕様 耐塩害仕様 一般仕様 耐塩害仕様


産業用パワーステーション
ダブル本体
LJ-PSW22A
×2台
LJ-PSW22AS
×2台
LJ-PSW16A
×2台
LJ-PSW16AS
×2台
LJ-PSW11A
×2台
LJ-PSW11AS
×2台
産業用パワーステーション
ベース(メイン)
LJ-BM01 LJ-BM01S LJ-BM01 LJ-BM01S LJ-BM0 LJ-BM01S
産業用パワーステーション
ベース(サブ)
LJ-BS01 LJ-BS01S LJ-BS01 LJ-BS01S LJ-BS01 LJ-BS01S
系統入出力電圧 AC202V(単相3線式)
(系統連系時)
定格出力電力

5.5kW×2

(停電時)
最大出力電力※1
6.0kVA 5.0kVA 4.0kVA
使用環境条件 [設置場所]屋側・屋内
[温度]−20℃〜40℃(直射日光が当たらないこと)
[最大許容湿度]90%(ただし結露なきこと)
[標高]1000m以下
運転音 45dB以下(正面1mでのAレンジ値)(産業用パワーステーションダブル1台での測定時)
切替時間 約10秒(自立への切替時間)
※本機はUPS(無停電電源装置)ではありません。停電時には一旦出力が停止したのち、特定機器へ電力を供給します。
外形寸法※2 幅630×奥行250×高さ1700(mm)
質量
(産業用パワーステーション
ダブル本体+ベース)
約195kg
(産業用パワーステーションダブル本体:約60kg 2台、ベース(メイン:約50kg、サブ:約25kg)
※1 産業用パワーステーションダブル2台の合計です。
※2 産業用パワーステーションダブル1台あたりの寸法です。
姿図
寸法図
■産業用パワーステーションダブル同梱品 リモコン設定器(2台)
姿図
寸法図

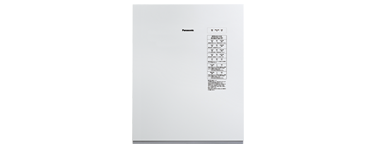

産業用リチウムイオン蓄電池ユニット5.6kWh受注生産品※単品でのお取り扱いはできません。
■仕様一覧
品名 産業用リチウムイオン蓄電池ユニット5.6kWh
品番 LJ-SBK02
充電時間 約5時間※1
使用環境条件 [設置場所]屋内
[湿度]0℃〜40℃
[最大許容湿度]85%(ただし結露なきこと)
[標高]1000m以下
運転音 約30dB以下
外形寸法※2 幅480×奥行230×高さ610(o)※突起部分を除く
質量 約70kg ※1台分の重さです。
※1 蓄電池の使用条件、環境により異なります。
※2 産業用リチウムイオン蓄電池ユニット 5.6kWh 1台あたりの寸法です。
■姿図
姿図

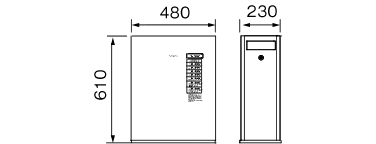

■外形寸法図(単位:mm)寸法図

産業用リチウムイオンバッテリーボックス受注生産品※単品でのお取り扱いはできません。
■仕様一覧
品名 産業用リチウムイオンバッテリーボックス
品番 LJ-BB01
使用環境条件 [設置場所]屋内
[温度]0℃〜40℃(直射日光が当たらないこと)
[最大許容湿度]85%(ただし結露なきこと)
[標高]1000m以下
外形寸法※3 幅680×奥行380×高さ1700(mm)(チャンネルベース含む)
質量※4 約85kg ※1台分の重さです。
※3 産業用リチウムイオンバッテリーボックス1台あたりの寸法です。
※4 産業用リチウムイオン蓄電池ユニット5.6kWhを含みません。
姿図
寸法図

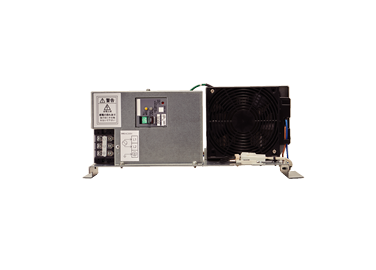

産業用バッテリーボックス用ヒーターユニットNEW受注生産品※単品でのお取り扱いはできません。
品名 産業用バッテリーボックス用ヒーターユニット
品番 LJ-BHU01
定格入力電圧 単相 AC200V
周波数 50Hz/60Hz
定格入力電流 2.3A
ヒーター発熱量 400W(5℃時)
最低使用可能温度 −10℃
ヒーター動作開始温度 5℃以下
騒音
(バッテリーボックス組み込み時)
ヒーターユニット動作時45dB以下
(バッテリーボックス前面1m(A特性))
装着可能バッテリーボックス LJ-BB01
質量 約3.5kg

注)・必ず産業用リチウムイオンバッテリーボックス(LJ-BB01)内の所定の位置に取り付けてください。
・電源は系統(単相AC200V)に単独で接続します。停電時にはヒーターユニットは動作しません。

■姿図
姿図

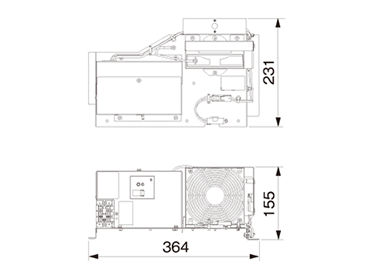

■外形寸法図(単位:mm)寸法図
産業用バッテリーボックス用屋外収納箱NEW受注生産品※単品でのお取り扱いはできません。
■仕様一覧
品名 産業用バッテリーボックス用屋外収納箱
品番 LJ-CB02
定格入力電圧 単相 AC100V
使用環境条件 【設置場所】屋外 【温度】−10℃〜40℃
【最大許容湿度】85%(ただし結露なきこと) 【標高】1000m以下
収納機器 産業用リチウムイオンバッテリーボックス LJ-BB01(最大2台まで)
※産業用バッテリーボックス用ヒーターユニット(LJ-BHU01の搭載が必要)
外形寸法 幅1954×奥行1000×高さ2622(mm)
質 量 約670kg
産業用リチウムイオンバッテリーボックス専用商品です。
耐塩害仕様ではありません。
■姿図
姿図
■外形寸法図(単位:mm)
寸法図
系統・自立切替器受注生産品※単品でのお取り扱いはできません。
■仕様一覧
品名 系統・自立切替器 使用環境条件 [設置場所]屋内分電盤
[温度]−10℃〜45℃かつ 24時間平均35℃以下
[最大許容湿度]80%
(ただし露無きこと)
品番 LJSU01
定格電圧 単相3線式 AC100/200V 外形寸法 幅420×奥行125×高さ380(o)
定格電流 60A 質量 約7.5kg
注) 屋内分電盤以外には設置しないでください。
注) 当社産業用パワーステーションダブル専用品です。
姿図
寸法図
接続箱(マルチストリング型対応)
品名 接続箱(マルチストリング型対応)
屋内・屋側用
4回路 5回路
品番 VBCD3004K VBCD3005K
希望小売価格 27,500円〈税抜〉 30,000円〈税抜〉
質量 2.0kg 2.1kg
姿図
外形寸法図
■単相連系タイプ専用チャンネルベース・金具使用例(2階以上・連結・前面高さ揃えの場合)
解説図
■産業用パワーステーション共通オプション品
産業用パワーステーション用固定金具受注生産品
■仕様一覧
品 名 産業用パワーステーション用固定金具
品 番 LJ-MFP01
希望小売価格 11,500円〈税抜〉
設置場所 屋側・屋内(一般仕様・耐塩害仕様共通)
質 量 約1kg
姿図
寸法図
産業用パワーステーション用耐震補強金具A(50〜120o用)受注生産品
■仕様一覧
品 名 産業用パワーステーション用耐震補強金具A(50〜120o用)
品 番 LJ-MFPA01
希望小売価格 9,700円〈税抜〉
設置場所 屋側・屋内(一般仕様・耐塩害仕様共通)
質 量 約1kg
姿図
寸法図
産業用パワーステーション用耐震補強金具B(110〜180o用)受注生産品
■仕様一覧
品 名 産業用パワーステーション用耐震補強金具B(110〜180o用)
品 番 LJ-MFPB01
希望小売価格 13,000円〈税抜〉
設置場所 屋側・屋内(一般仕様・耐塩害仕様共通)
質 量 約1kg
姿図
寸法図
■産業用パワーステーションダブル専用オプション品
産業用パワーステーション用連結チャンネルベース受注生産品
■仕様一覧
品 名 産業用パワーステーションダブル用連結チャンネルベース
品 番 LJ-PCB01
希望小売価格 100,000円〈税抜〉
設置場所 屋側・屋内(一般仕様・耐塩害仕様共通)
質 量 約13kg
姿図
寸法図
産業用パワーステーションダブル用連結金具受注生産品
■仕様一覧
品 名 産業用パワーステーションダブル用連結金具
品 番 LJ-JTP01
希望小売価格 13,000円〈税抜〉
設置場所 屋側・屋内(一般仕様・耐塩害仕様共通)
質 量 約2kg
姿図
寸法図
■産業用リチウムイオンバッテリーボックス専用オプション品
産業用バッテリーボックス用高さ調整チャンネルベース受注生産品
■仕様一覧
品 名 産業用バッテリーボックス用高さ調整チャンネルベース
品 番 LJ-BCB01
希望小売価格 53,000円〈税抜〉
設置場所 屋内(一般仕様・耐塩害非対応)
質 量 約12kg
姿図
寸法図
産業用バッテリーボックス用耐震補強金具(0〜50o用)受注生産品
■仕様一覧
品 名 産業用バッテリーボックス用耐震補強金具(0〜50o用)
品 番 LJ-MFB01
希望小売価格 12,800円〈税抜〉
設置場所 屋内(一般仕様・耐塩害非対応)
質 量 約1kg
姿図
寸法図

写真と実物では色柄が異なります。現物の商品サンプルなどでお確かめください。
このサイトに掲載の価格は希望小売価格です。消費税・工事費は含まれておりません。
