[公共・産業用]リチウムイオン蓄電システム

公共・産業用単相連系タイプ パワーステーションシングルタイプ受注生産品

[蓄電容量:11.2kWh][蓄電容量:5.6kWh]太陽電池接続5.5kW

小規模施設に最適な省スペース・小容量タイプです。 蓄電システム10年保証
平常時はピーク電力の抑制に、停電時は機器のバックアップに使え、安心。

タイマー運転モードで、ピーク時間帯の系統電力使用量を削減できます。高出力だから、より多くの機器に電力を供給できます。

太陽電池・蓄電池のパワーコンディショナ一体型で電力を有効活用。

太陽電池は5.5kWまで設置可能。停電時でも接続機器に太陽光発電の電力を供給しながら、蓄電池へ直接充電できます。昼も夜も太陽光発電を余すことなく活用できます。

故障時も安心。離れた場所にもすばやくお知らせ。

警報出力端子を搭載※5。離れた場所にある警報装置と接続でき、故障時にはすばやく通知。警報音や警報ランプにより、故障をお知らせします。

※5 産業用パワーステーションシングルと警報装置等の接続は有線です。
屋外・屋上設置にも対応。

産業用バッテリーボックス用屋外収納箱を設置することで、屋外設置にも対応。 耐震クラスS※6の強度を確保しているため、屋上設置もできます。

※6 地域係数1.0以下の場合。
センサーで内部温度を設計
蓄電池性能
小規模施設におすすめ

構成イメージ 11.2kWhの場合

構成イメージ

●太陽電池、接続箱、分電盤等は本システムには含まれません。
●本システムは太陽電池との接続が必要です。接続できる太陽電池モジュールはパナソニック(株)製のみです。

※7 高圧受電の場合、電力会社との事前協議によりOVGRおよびRPR、UPRどちらかの設置が必要になる場合があります。RPRまたはUPR設置時は太陽電池および 蓄電システムからの放電電力を系統電源に逆潮流することはできません。
注) ・建築設備耐震設計・施工指針に準拠して設置する場合、別売の耐震補強金具、固定金具が必要な場合があります。建物の設計事務所や施工業者による強度確認の上、耐震性を考慮した適切な設置を行ってください。
・設置時に所定のスペースを設ける必要があります。必ず施工説明書をご確認ください。
注) 電気工事は「電気設備に関する技術基準」および「内線規定」等定められた法令等にしたがって「法的有資格者」が実施してください。

太陽光発電の電力を有効に使えるから、非常時(停電時)でも効率的に電力を活用できます。

昼間、太陽光で創った電気が利用できるので、電気機器を使いながら、蓄電池にも充電できます。

● 停電時に有効活用できる太陽光発電の比較(例)
平常時
※7 ● 自立時の出力電力は2kVA(AC100V最大20A/AC200V 最大10A)までです。使用する機器により異なりますが、おおよそ1.5kW〜2kWに相当します。
● 力率1の場合(力率は使用する機器により異なります。)
※8 ● 自立時の出力電力は3kVA(AC100V最大30A/AC200V最大15A)までです。使用する機器により異なりますが、おおよそ2kW〜3kWに相当します。
● 力率1の場合(力率は使用する機器により異なります。)
※9 最大3.0kWまで充電可能。
■ システム動作[蓄電容量:5.6kWh使用の場合]
平常時
平常時
注) 蓄電池が放電できる電力量より使用電力量が少ない場合でも、常に0.1kW前後は買電し、不足分を蓄電池からの放電でまかないます。
平常時
平常時
※10 力率1の場合(力率は使用する機器により異なります。)
■ 非常時用機器の使用例[ 蓄電容量:5.6kWh使用の場合]
※11 蓄電システムから供給される自立出力は、系統電源と完全に同一ではありません。位相制御するタイプの調光器具などは、自立出力でお使いの際に平常時と動作が異なる場合があります。例えば、調光器具の場合は、調光レベルによってちらつきが発生する場合があります。その時は調光レベルを調整してご使用ください。
※12 本機はUPS(無停電電源装置)ではありません。複合機やプリンタは通信中に停電すると故障する場合があります。接続される機器の仕様をご確認の上、必要に応じてUPSと組み合わせてください。
注) 上記に記載の機器においても、消費電力量などの違いにより、ご使用いただけない場合があります。医療系機器などには使用しないでください。電気機器の中には、電源投入時に大きな電流が流れるものがあります。その時には、保護機能が働き、停止することがあります。また大容量コンデンサの安定器を必要とするHIDランプなどは、ご使用になれません。

品番・価格

公共・産業用単相連系タイプ パワーステーションシングルタイプ
蓄電容量11.2kWh・5.6kWh太陽電池接続5.5kW受注生産品
■組合せ品番・構成部材・価格部分は、各品番単位でのご注文はできません。
拡大して見る(PDF)

仕様・外形寸法図

■仕様一覧
産業用パワーステーション シングル本体・ベース(メイン)受注生産品※単品でのお取り扱いはできません。
品名 産業用パワーステーション シングル本体・ベース(メイン)
蓄電容量 11.2kWh 蓄電容量 5.6kWh
一般仕様 耐塩害仕様 一般仕様 耐塩害仕様
品番
産業用
パワーステーション
シングル本体
LJ-PSS01A
LJ-PSS01AS
LJ-PSS01A
LJ-PSS01AS
産業用
パワーステーションベース
(メイン)
LJ-BM01 LJ-BM01S LJ-BM01 LJ-BM01S
系統入出力電圧 AC202V (単相3線式)
(系統連系時)定格出力電力 5.5kW
(停電時)最大出力電力 3kVA 2kVA
使用環境条件 【設置場所】屋側・屋内 【温度】–20℃〜40℃(直射日光が当たらないこと)
【最大許容湿度】90%(ただし結露なきこと) 【標高】1000m以下
運転音 45dB以下(正面1mでのAレンジ値)(産業用パワーステーションシングル1台での測定時)
切替時間 約5秒(自立への切替時間)
※本機はUPS(無停電電源装置)ではありません。停電時には一旦出力が停止したのち、特定機器へ電力を供給します。
外形寸法
(産業用パワーステーション
シングル本体+ベース(メイン))
幅630×奥行250×高さ1700(o)
質量
(産業用パワーステーション
シングル本体+ベース(メイン))
約110s(パワーステーションシングル本体:約60kg、ベース(メイン):約50kg )

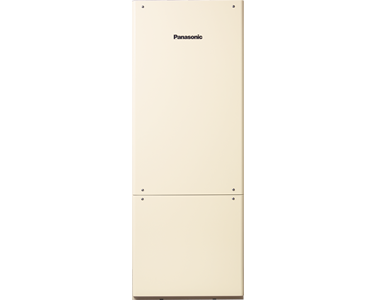

■姿図
姿図

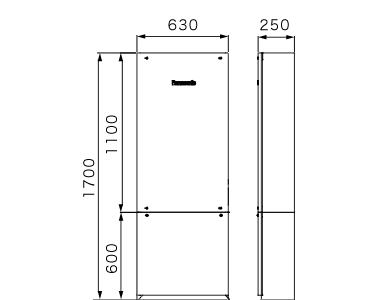

■外形寸法図(単位:mm)
寸法図
産業用パワーステーションシングル同梱品 リモコン設定器(1台)
姿図
寸法図
産業用リチウムイオン蓄電池ユニット5.6kWh受注生産品※単品でのお取り扱いはできません。
品名 産業用リチウムイオン蓄電池ユニット 5.6kWh
品番 LJ-SBK02
充電時間 約5時間※13
使用環境条件 【設置場所】屋内 【温度】0℃〜40℃
【最大許容湿度】85%(ただし結露なきこと) 【標高】1000m以下
運転音 約30dB以下
外形寸法※14 幅480×奥行230×高さ610(o) ※突起部分を除く
質量 約70s ※1台分の重さです。

※13.蓄電池の使用条件、環境により異なります。
※14.産業用リチウムイオン蓄電池ユニット 5.6kWh 1台あたりの寸法です。

■姿図
姿図
■外形寸法図(単位:mm)寸法図
産業用リチウムイオンバッテリーボックス受注生産品※単品でのお取り扱いはできません。
■仕様一覧
品名 産業用リチウムイオンバッテリーボックス
品番 LJ-BB01
使用環境条件 [設置場所]屋内
[温度]0℃〜40℃(直射日光が当たらないこと)
[最大許容湿度]85%(ただし結露なきこと)
[標高]1000m以下
外形寸法※15 幅680×奥行380×高さ1700(mm)(チャンネルベース含む)
質量※16 約85kg ※1台分の重さです。
※15 産業用リチウムイオンバッテリーボックス1台あたりの寸法です。
※16 産業用リチウムイオン蓄電池ユニット5.6kWhを含みません。
姿図
寸法図
産業用バッテリーボックス用ヒーターユニットNEW受注生産品※単品でのお取り扱いはできません。
品名 産業用バッテリーボックス用ヒーターユニット
品番 LJ-BHU01
定格入力電圧 単相 AC200V
周波数 50Hz/60Hz
定格入力電流 2.3A
ヒーター発熱量 400W(5℃時)
最低使用可能温度 −10℃
ヒーター動作開始温度 5℃以下
騒音
(バッテリーボックス組み込み時)
ヒーターユニット動作時45dB以下
(バッテリーボックス前面1m(A特性))
装着可能バッテリーボックス LJ-BB01
質量 約3.5kg

注)・必ず産業用リチウムイオンバッテリーボックス(LJ-BB01)内の所定の位置に取り付けてください。
・電源は系統(単相AC200V)に単独で接続します。停電時にはヒーターユニットは動作しません。

■姿図
姿図
■外形寸法図(単位:mm)寸法図
産業用バッテリーボックス用屋外収納箱NEW受注生産品※単品でのお取り扱いはできません。
品名 産業用バッテリーボックス用屋外収納箱
品番 LJ-CB02
定格入力電圧 単相 AC100V
使用環境条件 【設置場所】屋外 【温度】−10℃〜40℃
【最大許容湿度】85%(ただし結露なきこと) 【標高】1000m以下
収納機器 産業用リチウムイオンバッテリーボックス LJ-BB01(最大2台まで)
※産業用バッテリーボックス用ヒーターユニット(LJ-BHU01の搭載が必要)
外形寸法 幅1954×奥行1000×高さ2622(mm)
質 量 約670kg
産業用リチウムイオンバッテリーボックス専用商品です。
耐塩害仕様ではありません。
■姿図
姿図
■外形寸法図(単位:mm)寸法図
電力切替ユニット受注生産品※単品でのお取り扱いはできません。
品名 電力切替ユニット
品番 LJP633K
定格
仕様
定格電圧 単相3線式 AC100/200V
定格電流 30A
使用環境条件 [設置場所]屋内※17
[温度]-5℃〜40℃以内
[最大許容湿度]80%(ただし箱内部の結露なきこと)
外形寸法 幅408×奥行124×高さ340(mm)
質量 約6.6kg
※17 容易に点検できるよう手の届く範囲に設置してください。
注) 停電時、復電時の切替時に動作音(約85dB)が発生します。
注)

当社産業用パワーステーションシングル、住宅用パワーステーション専用品です。

姿図
寸法図
接続箱(マルチストリング型対応)
品名 接続箱(マルチストリング型対応)
屋内・屋側用
4回路 5回路
品番 VBCD3004K VBCD3005K
希望小売価格 27,500円〈税抜〉 30,000円〈税抜〉
質量 2.0kg 2.1kg
姿図
外形寸法図

■単相連系タイプ専用チャンネルベース・金具使用例(2階以上・連結・前面高さ揃えの場合)
解説図
■産業用パワーステーション共通オプション品
産業用パワーステーション用固定金具受注生産品
■仕様一覧
品 名 産業用パワーステーション用固定金具
品 番 LJ-MFP01
希望小売価格 11,500円〈税抜〉
設置場所 屋側・屋内(一般仕様・耐塩害仕様共通)
質 量 約1kg
姿図
寸法図
産業用パワーステーション用耐震補強金具A(50〜120o用)受注生産品
■仕様一覧
品 名 産業用パワーステーション用耐震補強金具A(50〜120o用)
品 番 LJ-MFPA01
希望小売価格 9,700円〈税抜〉
設置場所 屋側・屋内(一般仕様・耐塩害仕様共通)
質 量 約1kg
姿図
寸法図
産業用パワーステーション用耐震補強金具B(110〜180o用)受注生産品
■仕様一覧
品 名 産業用パワーステーション用耐震補強金具B(110〜180o用)
品 番 LJ-MFPB01
希望小売価格 13,000円〈税抜〉
設置場所 屋側・屋内(一般仕様・耐塩害仕様共通)
質 量 約1kg
姿図
寸法図
■産業用リチウムイオンバッテリーボックス専用オプション品
産業用バッテリーボックス用耐震補強金具(0〜50o用)受注生産品
■仕様一覧
品 名 産業用バッテリーボックス用耐震補強金具(0〜50o用)
品 番 LJ-MFB01
希望小売価格 12,800円〈税抜〉
設置場所 屋内(一般仕様・耐塩害非対応)
質 量 約1kg
姿図
寸法図
■産業用リチウムイオン蓄電池ユニット専用オプション
産業用リチウムイオン蓄電池ユニット5.6kWh用耐震固定金具受注生産品
品名 産業用リチウムイオン蓄電池ユニット5.6kWh用耐震固定金具
品番 LJ-MFSB01
希望小売価格 70,000円〈税抜〉
質量 約11kg
姿図
寸法図

写真と実物では色柄が異なります。現物の商品サンプルなどでお確かめください。
このサイトに掲載の価格は希望小売価格です。消費税・工事費は含まれておりません。
