共同住宅用統合盤システム

共同住宅用統合盤システム

総務省令40号・共同住宅用自動火災報知設備に対応。
インターホンと自動火災報知設備を統合し、設計・施工・運用がスムーズなシステムです。

システム構成機器

外観・種類 品番 品名 国家検定
型式番号

カメラ付ロビーインターホン

カメラ付
ロビー
インターホン

標準 XVGD5542B Dシリーズ用
カメラ付ロビーインターホン
(液晶付)(ブラックステンレス)
-
XVGD5142SK Dシリーズ用
カメラ付ロビーインターホン
(液晶付)(ステンレスヘアライン)
XVGD5141SK Dシリーズ用
カメラ付ロビーインターホン
(液晶付)(ホワイトシルバー)
XVGD5141QK Dシリーズ用
カメラ付ロビーインターホン
(液晶付)(ダークグレイッシュブロンズ)
SHN581K ロビーインターホン用
埋込ボックス(標準用)
小型 XVGD5151SK Dシリーズ用
小型カメラ付ロビーインターホン
(液晶付)(ホワイトシルバー)
XVGD5151QK Dシリーズ用
小型カメラ付ロビーインターホン
(液晶付)(ダークグレイッシュブロンズ)
SHN5813 小型ロビーインターホン用
埋込ボックス
大型 XVGD5161SK Dシリーズ用
大型カメラ付ロビー
インターホン
(液晶付)(ホワイトシルバー)
XVGD5161QK Dシリーズ用
大型カメラ付ロビー
インターホン
(液晶付)
(ダークグレイッシュブロンズ)

マンションHA統合盤

マンション
HA統合盤

共用部自火報10回線 VGDT4121K Dシリーズ用 マンションHA統合盤
(共用部自火報10回線(防排煙兼用5回線))
(音声警報ユニット5局10W)
受第26~8号
共用部自火報20回線 VGDT4222K Dシリーズ用 マンションHA統合盤
(共用部自火報20回線(防排煙兼用5回線))
(音声警報ユニット20局60W)
共用部自火報30回線 VGDT4223K Dシリーズ用 マンションHA統合盤
(共用部自火報30回線(防排煙兼用5回線))
(音声警報ユニット20局60W)

制御装置

制御装置

4出力用 VGD4211K Dシリーズ用 制御装置(4出力用) -
8出力用 VGD4212K Dシリーズ用 制御装置(8出力用)

信号増幅器

信号増幅器

  VGDT4911 信号増幅器(統合盤用) 中第10~24号

VGDT18743W
VGD13113W

住宅情報盤
Windea

1M型親機 VGDT18743W Dシリーズ用
共同住宅用セキュリティインターホン
1M型親機(一括遠隔試験対応)
(録画・録音機能、ブラウザー機能付)
(埋込型)(ホワイト)
受第25~19~1号
VGDT18763W Dシリーズ用
共同住宅用セキュリティインターホン
1M型親機(一括遠隔試験対応)
(録画・録音機能、ブラウザー機能付、
バイリンガル機能なし)(埋込型)(ホワイト)
VGDT18243W Dシリーズ用
共同住宅用セキュリティインターホン
1M型親機(一括遠隔試験対応)
(録画・録音機能付)
(埋込型)(ホワイト)
VGDT18343W Dシリーズ用
共同住宅用セキュリティインターホン
1M型親機(一括遠隔試験対応)
(録音機能付)(埋込型)(ホワイト)
3M型副親機 VGD13111W Dシリーズ用
3M型モニター付副親機(ホワイト)
-
VGD13113W Dシリーズ用
セキュリティインターホン
3M型通話副親機(埋込型)
埋込ボックス SHN811K 埋込ボックス(樹脂製)(間仕切用)(1コ用)

拡張アダプタ

拡張アダプタ

拡張アダプタ VGD8210 Dシリーズ用 拡張アダプタ -

EJD962S
EJ762A
EJD662S

ドアホン子器

カメラ付 遠隔
試験
端子付
埋込型 EJD962S Dシリーズ用
警報表示付カラーカメラ付ドアホン子器
(遠隔試験端子付)(埋込型)
(ホワイトシルバー)

中第8~19号
12-SD3-2233

EJD962Q Dシリーズ用
警報表示付カラーカメラ付ドアホン子器
(遠隔試験端子付)(埋込型)
(ダークグレイッシュブロンズ)
玄関
パネル
対応型
EJD9620 Dシリーズ用
警報表示付カラーカメラ付
ドアホン子器内器(遠隔試験端子付)
中第8~19号
露出型 EJD762A Dシリーズ用
警報表示付カラーカメラ付ドアホン子器
(遠隔試験端子付)(露出型)(ブラウン)
中第8~19号
12-SD3-2231
EJD662S Dシリーズ用
カラーカメラ付ドアホン子器
(遠隔試験端子付)(露出薄型)(シルバー)
中第29~10号
17-SD3-3636
EJD662B Dシリーズ用
カラーカメラ付ドアホン子器
(遠隔試験端子付)(露出薄型)(ブラック)
テスト
釦付
埋込型 EJD952S Dシリーズ用
警報表示付カラーカメラ付ドアホン子器
(テスト釦付)(埋込型)(ホワイトシルバー)
12-SD2-2232
EJD952Q Dシリーズ用
警報表示付カラーカメラ付ドアホン子器
(テスト釦付)(埋込型)
(ダークグレイッシュブロンズ)
玄関
パネル
対応型
EJD9520 Dシリーズ用
警報表示付カラーカメラ付
ドアホン子器内器(テスト釦付)
-
露出型 EJD752A Dシリーズ用
警報表示付カラーカメラ付ドアホン子器
(テスト釦付)(露出型)(ブラウン)
12-SD2-2230
EJD652S Dシリーズ用
カラーカメラ付ドアホン子器
(テスト釦付)(露出薄型)(シルバー)
17-SD2-3635
EJD652B Dシリーズ用
カラーカメラ付ドアホン子器
(テスト釦付)(露出薄型)(ブラック)
カメラ無 遠隔
試験
端子付
埋込型 EJ168S 警報表示付ドアホン子器
(遠隔試験端子付)(埋込型)
(マットシルバー)
中第8~19号
05-SD3-1231
EJ168Y 警報表示付ドアホン子器
(遠隔試験端子付)(埋込型)
(マットグレイッシュブロンズ)
玄関
パネル
対応型
EJ1680 警報表示付ドアホン子器内器
(遠隔試験端子付)
中第8~19号
露出型 EJ560AN 警報表示付ドアホン子器
(遠隔試験端子付)(露出型)
(ブラウン)
中第8~19号
97-SD3-0324
EJ560FN 警報表示付ドアホン子器
(遠隔試験端子付)
(露出型)(ベージュ)
露出型
(3線式)
EJD562S Dシリーズ用
警報表示付ドアホン子器
(遠隔試験端子付)(露出薄型)(シルバー)
中第29~10号
17-SD3-3634
EJD562B Dシリーズ用
警報表示付ドアホン子器
(遠隔試験端子付)(露出薄型)(ブラック)
テスト
釦付
埋込型 EJ158S 警報表示付ドアホン子器
(テスト釦付)(埋込型)(マットシルバー)
05-SD1-1230
EJ158Y 警報表示付ドアホン子器
(テスト釦付)(埋込型)
(マットグレイッシュブロンズ)
玄関
パネル
対応型
EJ1580 警報表示付ドアホン子器内器
(テスト釦付)
-
露出型 EJ553AN 警報表示付ドアホン子器
(テスト釦付)(露出型)(ブラウン)
92-SD1-0138
EJ553FN 警報表示付ドアホン子器
(テスト釦付)(露出型)(ベージュ)
露出型
(3線式)
EJD552S Dシリーズ用
警報表示付ドアホン子器
(テスト釦付)(露出薄型)(シルバー)
17-SD1-3633
EJD552B Dシリーズ用
警報表示付ドアホン子器
(テスト釦付)(露出薄型)(ブラック)
遠隔試験
端子・
テスト釦無
露出型 EJ513AKN 警報表示付ドアホン子器
(戸外表示器型式確認品)
(露出型)(ブラウン)
96-SD1-0297
EJ513FKN 警報表示付ドアホン子器
(戸外表示器型式確認品)
(露出型)(ベージュ)
EJ515A※ 警報表示付ドアホン子器
(露出型)(ブラウン)
EJ515F※ 警報表示付ドアホン子器
(露出型)(ベージュ)
ejd9400b

カラーカメラ
ユニット

EJD9400B

カラーカメラ
ユニット

-
EJD9400B用
取付プレート
EJ6711B FFシリーズ用取付プレート
(1モジュール用)(ブラック)
(2コ用スイッチボックス適合)
分岐器(縦幹線配線方式用)

分岐器
(縦幹線配線
方式用)

1分岐器 ボックス
収納型
VGD2111K Dシリーズ用
1分岐器(ボックス収納型)
-
小型・
ボックス
収納型
VGD2112 Dシリーズ用
1分岐器(小型・ボックス収納型)
パイプ
シャフト
収納型
VGD2113K Dシリーズ用
1分岐器(パイプシャフト収納型)
2分岐器 パイプ
シャフト
収納型
VGD2123K Dシリーズ用
2分岐器(パイプシャフト収納型)
分岐器(横渡り配線方式用)

分岐器
(横渡り配線
方式用)

ボックス
収納型
VGD2911 Dシリーズ用
系統増設アダプタ(ボックス収納型)
-
1分岐器 小型・
ボックス
収納型
VGD2912 Dシリーズ用
系統増設アダプタ接続用
(小型・ボックス収納型)
増幅器

増幅器

4出力 VGD2411K Dシリーズ用
住戸部用増幅器(4出力用)
-
外線アダプタ

外線アダプタ

WYE7400 Dシリーズ用 外線アダプタ -
マンションゲートウェイ

マンション
ゲートウェイ

WYE4700 Dシリーズ用
マンションゲートウェイ
-

計測ボックス

計測
ボックス

計測ボックス WYE7300 Dシリーズ用
計測ボックス
(マルチタイプ[電気(主幹)・ガス・水])
(フカサ124mm)
-
WYE7302 Dシリーズ用
計測ボックス
(マルチタイプ[電気(主幹)・ガス・水])
(フカサ111mm)
WYE7310 Dシリーズ用
計測ボックス
(シンプルタイプ[電気(主幹)])
(フカサ124mm)
WYE7312 Dシリーズ用
計測ボックス
(シンプルタイプ[電気(主幹)])
(フカサ111mm)
携帯電話アダプタ

携帯電話
アダプタ

携帯電話アダプタ
(スマートフォン・タブレット対応)
WYE772WK 携帯電話アダプタ
(スマートフォン・タブレット対応)
-
カメラアダプタ

カメラ
アダプタ

カメラアダプタ VGD2922 Dシリーズ用 カメラアダプタ -
  • EJ515A/Fは、Windea-C PLUS接続時、3線接続となります。

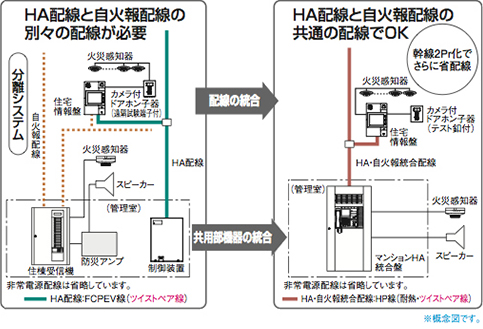

統合盤システム

インターホン配線と自火報配線を統合し、施工性やメンテナンス性に優れた統合盤システム。

省配線・省施工

設計がシンプル

自火報配線の条数計算が不要になり、図面の作成も簡素化されます。

設計がシンプル

施工・運用がシンプル

自火報配線(共用部除く)が不要になり、省配線を可能にします。
また、共用部の4つの機器が1つになって、施工や操作がラクになります。

施工・運用がシンプル

省メンテナンス

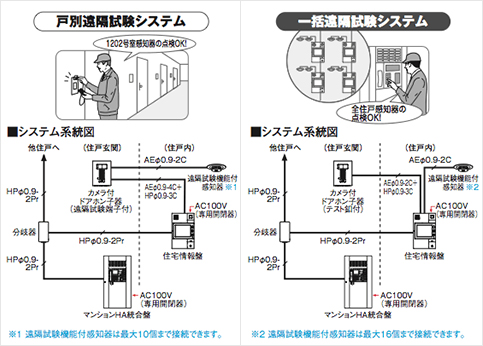

[一括遠隔試験機能]

住戸内火災感知器および住宅情報盤の遠隔試験がマンションHA統合盤から行えます。
戸外表示器(警報表示付ドアホン子器)の機能試験は、各住戸前で戸外表示器のテスト釦操作で行います。

一括遠隔試験機能
  1. 住戸内感知器は一括遠隔試験対応品をご使用ください。
  2. 一括遠隔試験システムの場合、テスト釦付の警報表示付ドアホン子器をご使用ください。
  3. 一括遠隔試験システムではWindea、遠隔試験機能付感知器や警報表示付ドアホン子器の配線方法が異なります。

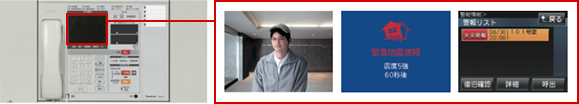

5.0型タッチパネル式液晶モニター搭載

来客映像や各種警報(火災や緊急地震速報など)を5.0型液晶モニターで確認できます。

5.0型タッチパネル式液晶モニター搭載

システム系統図

共同住宅用統合盤システム
  1. 統合盤のないシステムと同じです。
  2. 配線長が上限を超える、もしくは接続住戸数が100戸を超える場合は信号増幅器(統合盤用・VGDT4911)が必要です。
  3. 統合盤対応品を使用してください。
  4. 火災により直接影響を受ける恐れのない部分に設置する場合、HP線でも可。
  5. 配線長 縦幹線の場合:Φ2.0:194m、Φ1.6:89m 横渡りの場合:Φ2.0:192m、Φ1.6:87m(いずれも1系統あたり30住戸まで)
  6. 合計3台を超える場合、別途共用部用増幅器や電源盤が必要です。
  7. 戒区域により線数は変わります。
  8. カメラ無しドアホンの場合、AEΦ0.9-2C+HPΦ0.9-4Cになります。

マンションHA統合盤、システム機能一覧

     マンションHA統合盤 制御装置 備考
システム
構成
通話・映像路 2通話路 2映像路
住宅情報盤 最大675台まで ※9※10 最大1000台まで ※10 接続台数や配線長によっては、
信号増幅器が必要です。
ロビーインターホン 最大63台まで ※11 最大63台まで ※12
管理事務室親機 最大7台まで ※11 最大8台まで ※12
信号増幅器(統合盤用) 直列接続の場合、最大2台まで -
マンションゲートウェイ 最大1台まで ※13 最大1台まで ※13
カメラアダプタ 最大1台まで ※13 最大1台まで ※13
階高 最大50階まで 最大99階まで
機能
一覧
データ通信ポート RS232C接続ポート:通報機(別途設備)最大2台
RS422接続ポート:宅配ボックス(別途設備)最大2台
RS232C接続ポート:通報機(別途設備)最大2台
RS422接続ポート:宅配ボックス(別途設備)最大3台※14

移報出力 火災専用出力:2出力(a接点またはb接点)
無電圧a接点出力:5出力
無電圧a接点または無電圧b接点出力:4出力
無電圧a接点出力:3出力
無電圧a接点または無電圧b接点出力:3出力

汎用入力 無電圧a接点入力:10点 無電圧a接点入力:5点
緊急地震速報(予報)対応
一括遠隔試験機能 -
一斉放送 全住戸一斉放送
棟別放送
グループ別放送
住戸別放送 - - ボイスメールのみ
暗証番号 1・2・3 ◯(各ロビー個別に設定) マンションHA統合盤・制御装置で設定
暗証番号の解錠有効時間 暗証番号1・2それぞれに設定可能、
暗証番号3は許可日を設定

連続解錠時間 2種類
夜間ロビーインターホン
音量調整
無鳴動・減音・調整なし(3設定)
(有効時間21:00~7:00/固定)

警報・トラブル音の
自動停止
◯(1~300秒に設定可能) - ※15 マンションHA統合盤の場合、
主音響・ 諸警報・防排煙作動・本体トラブルなどは除く
在/不在設定 - ※15
トラブルの自己診断 - ※15
住戸内音響遠隔停止 ◯ ※16 (火災・ガスは遠隔停止不可)
※15※16

メッセージ機能 - ※15
  1. 住宅情報盤が100台を超える、もしくは配線長が長い(総長:2km超、最遠長:300m超)場合、信号増幅器(統合盤用・VGDT4911)が必要です。
  2. 1系統あたり分岐器が25台を超える、もしくは配線長が150mを超える場合、住戸部用増幅器が必要です。
  3. ロビーインターホン、管理事務室親機を合計4台以上接続する場合、共用部用増幅器が必要です。
  4. ロビーインターホン、管理事務室親機を合計5台以上接続する場合、共用部用増幅器が必要です。
  5. マンションゲートウェイとカメラアダプタを併用する場合はHUBが必要です。
  6. VGD4211K、VGD4212KはRS422ポート:2ポート、RS232C:2ポートをRS422ポート:3ポート、RS232C:1ポートに切り替えることができます。
  7. 管理事務室親機で対応可能。
  8. 警報発生住戸の呼出中に遠隔停止することができます。
  1. 統合盤の群管理対応はUオーダーとなります。

統合盤予備電源一覧

統合盤 予備電源品番
型式 品番
受第26~8号 VGDT4121K VGDT4222K VGDT4223K 自火報用:BV9810401
音声警報用:BV9810501
