ファクトライン100・60は、三相と単相の電源を同時に取り出せる多機能ダクトです。
2種類の導体が上段と下段に分かれており、1本のダクトで三相電源と単相電源を同時に取り出すことができます。動力とコンセント、照明用電源を1本の配線ラインで処理できるため、配線がよりすっきりシンプルに仕上がります。

製品概要

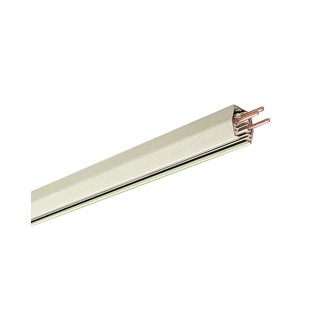

ファクトライン100・60本体
ファクトライン100・60本体
ファクトライン100:
3P100A300V・E付+2P20A300V・E付
ファクトライン60:
3P60A300V・E付+2P20A300V・E付
上段3線は三相3線または単相3線用。下段2線は単相電源用に使用します。

※こちらの表組は横スクロールです

品名 品番 長さ(mm) 希望小売価格
(税抜)
ファクトライン
100
DH2411 1,000 10,000円
DH2412 2,000 20,000円
DH2413 3,000 30,000円
ファクトライン
60
DH2311 1,000 8,280円
DH2312 2,000 16,560円
DH2313 3,000 24,840円
  • ダクトカバー
    ダクトカバー
    DH2799
    希望小売価格 465円(税抜)
    安全のためにダクト開口部に取り付けます。
  • ファクトライン60用補助本体
    ファクトライン60用補助本体
    DH2310
    希望小売価格 9,970円(税抜)
    ファクトライン本体をそのままの状態でフィードインキャップとエンドキャップを入れ替える場合は必ずこの補助本体をご利用ください。
  • フィードインキャップ
    フィードインキャップ
    DH2421
    希望小売価格 18,700円(税抜)
    3P100A300V・E付+2P20A300V・E付
    電源をライン端末から引き込む場合に使用します。
  • ブレーカ付フィードインキャップ
    ブレーカ付フィードインキャップ
    DH2424K1
    希望小売価格 41,100円(税抜)
    3P100A200V・E付+2P20A300V・E付
    電源をライン端末から引き込む場合に使用します。
    ブレーカ(3P100A N-BAK-100型)を内蔵しています。
  • 電流簡易表示機能付フィードインキャップ
    電流簡易表示機能付フィードインキャップ
    DH2425
    希望小売価格 46,700円(税抜)
    3P100A300V・E付+2P20A100V・E付
    3色のLEDで3線式導体に流れる電流値の目安を3段階で表示します。
    外部接点(無電圧、a接点)付で接点信号の伝送が可能です。
  • センターフィードインジョイナ
    センターフィードインジョイナ
    DH2422
    希望小売価格 35,200円(税抜)
    3P100A300V・E付+2P20A300V・E付
    電源を敷設ラインの中間から引き込む場合に使用します。ファクトライン本体相互の接続も同時に行えます。
  • ジョイナ
    ジョイナ
    DH2431
    希望小売価格 3,740円(税抜)
    2P20A300V・E付
    ファクトライン本体相互の接続に使用します。電源の引き込みはできません。
  • ジョイナL
    ジョイナL
    DH85
    価格につきましては、別途当社営業所までお問い合わせください。
    3P100A300V・E付+2P20A300V・E付
    ファクトライン本体をL字形に接続する場合に使用します。
  • エンドキャップ
    エンドキャップ
    DH2423K
    希望小売価格 2,410円(税抜)
    ファクトライン本体の端末を閉そくする場合に使用します。
  • ハンガー(ボルト付)
    ハンガー(ボルト付)
    DH2451
    希望小売価格 1,340円(税抜)
    ファクトライン本体を造営材から吊り下げる場合に使用します。
  • ハンガー(耐震補強金具付)
    ハンガー(耐震補強金具付)
    DH2452K1
    希望小売価格 1,290円(税抜)
    ファクトライン本体を造営材に直接取り付ける場合、またはハンガーの吊りボルト(ℓ=200)では不足する場合に使用します。
  • 耐震補強金具
    耐震補強金具
    DH2457
    希望小売価格 665円(税抜)
    ハンガーに取り付け、本体をより一層頑丈に固定する場合に使用します。後付けでき、既設のハンガーにも取り付け可能です。
  • 天井直付ハンガー
    天井直付ハンガー
    DH2453
    希望小売価格 925円(税抜)
    ファクトライン本体を天井面に直付けする場合に使用します。
  • 化粧フランジ・化粧パイプ
    化粧フランジ・化粧パイプ
    DH2455
    希望小売価格 1,190円(税抜)
    化粧フランジ
    DH2456
    希望小売価格 860円(税抜)
    化粧パイプ(ℓ=1m)
    ボルト吊りハンガーの仕上りを良くする必要のある所に取り付けます。
  • 接続部補強金具
    接続部補強金具
    DH2454
    希望小売価格 2,510円(税抜)
    ファクトライン本体をボルト吊りする場合、本体が接続部で蛇行しないようにする補強金具です。吊りボルトが長く、蛇行のおそれがある場合に使用します。
  • 振れ止め金具
    振れ止め金具
    DL741Y
    希望小売価格 98円(税抜)
    吊りボルトを建屋の造営材などに支持・固定し、振れを防ぐときに使用します。出荷時の角度は45°ですが、施工場所に合わせた角度に曲げて使用可能です。片側1コが1品番です。
  • 吊りボルト振れ止め金具
    吊りボルト振れ止め金具
    DLEF3
    希望小売価格 158円(税抜)
    片側用
    DLEF3W
    希望小売価格 230円(税抜)
    両側用
    吊りボルトを建屋の造営材などに支持・固定し、揺れを防ぐときに使用します。後付けでき、既設のボルトの振れ止めが可能です。出荷時の角度は45°ですが、施工場所に合わせた角度に曲げて使用可能です。
  • ターミナルプラグA
    ターミナルプラグA
    DH2481
    希望小売価格 9,130円(税抜)
    3P30A300V・E付
    上段3P回路にて、三相電源や単相電源の取り出しに使用します。(単3中性線欠相保護はありません。)
  • ターミナルプラグA
    ターミナルプラグA
    DH2491
    希望小売価格 23,400円(税抜)
    3P60A300V・E付
    上段3P回路にて、三相電源や単相電源の取り出しに使用します。(単3中性線欠相保護はありません。)
  • ブレーカ付ターミナルプラグ●3Pタイプ
    ブレーカ付ターミナルプラグ
    (3Pタイプ)
    DH2482K2
    希望小売価格 21,800円(税抜)
    3P20A200V・E付
    DH2483K2
    希望小売価格 21,800円(税抜)
    3P30A200V・E付
    上段3P回路にて、三相電源や単相電源の取り外しに使用します。(単3中性線欠相保護はありません。)
    ブレーカ(20A・30A:BBW-30C 型)を内蔵しています。
  • ブレーカ付ターミナルプラグ●3Pタイプ
    ブレーカ付ターミナルプラグ
    (3Pタイプ)
    DH2492K2
    希望小売価格 37,200円(税抜)
    3P60A200V・E付
    上段3P回路にて、三相電源や単相電源の取り出しに使用します。(単3中性線欠相保護はありません。)
    ブレーカ(60A:BBW-60S 型)を内蔵しています。
  • ブレーカ付ターミナルプラグ●2Pタイプ
    ブレーカ付ターミナルプラグ
    2Pタイプ
    DH24823K1
    希望小売価格 21,000円(税抜)
    2P20A200V・E付 T型
    DH24824K1
    希望小売価格 21,000円(税抜)
    2P20A200V・E付 U型
    DH24825K1
    希望小売価格 21,000円(税抜)
    2P20A200V・E付 V型
    DH24833K1
    希望小売価格 21,000円(税抜)
    2P30A200V・E付 T型
    DH24834K1
    希望小売価格 21,000円(税抜)
    2P30A200V・E付 U型
    DH24835K1
    希望小売価格 21,000円(税抜)
    2P30A200V・E付 V型
    上段3P回路にて、単相電源の取り外しに使用します。
    ブレーカ(N-BAK-50K型)を内蔵しています。
  • モータブレーカ付ターミナルプラグ
    モータブレーカ付ターミナルプラグ
    DH24871K1
    希望小売価格 20,200円(税抜)
    3P200V・E付 0.2kW用
    DH24872K1
    希望小売価格 20,200円(税抜)
    3P200V・E付 0.4kW用
    DH24873K1
    希望小売価格 20,200円(税抜)
    3P200V・E付 0.75kW用
    DH24874K1
    希望小売価格 20,200円(税抜)
    3P200V・E付 1.0kW用
    DH24875K1
    希望小売価格 20,200円(税抜)
    3P200V・E付 1.5kW用
    DH24876K1
    希望小売価格 20,200円(税抜)
    3P200V・E付 2.2kW用
    DH24877K1
    希望小売価格 20,200円(税抜)
    3P200V・E付 3.7kW用
    DH24878K1
    希望小売価格 20,200円(税抜)
    3P200V・E付 5.5kW用
    上段3P回路用にて、三相電源の取り出しに使用します。
    モータブレーカ内蔵(BBW-30CM型) を内蔵しています。
  • 漏電ブレーカ付ターミナルプラグ
    漏電ブレーカ付ターミナルプラグ
    DH24821K1
    希望小売価格 32,000円(税抜)
    3P20A200V・E付 15mA
    DH24831K1
    希望小売価格 32,000円(税抜)
    3P30A200V・E付 15mA
    DH24822K1
    希望小売価格 32,000円(税抜)
    3P20A200V・E付 30mA
    DH24832K1
    希望小売価格 32,000円(税抜)
    3P30A200V・E付 30mA
    上段3P回路にて三相電源や単相電源の取り出しに使用します。(単3中性線欠相保護はありません。)
    漏電ブレーカ内蔵(BKW-50S型)を内蔵しています。
  • ターミナルプラグB
    ターミナルプラグB
    DH2463
    希望小売価格 2,700円(税抜)
    2P15A300V・E付
    下段の2P回路にて、単相電源の取り出しに使用します。
  • コンセントプラグ
    コンセントプラグ
    DH2461
    希望小売価格 2,160円(税抜)
    接地2P15A125V
    下段の2P回路にて、単相100Vコンセント電源の取り出しに使用します。
  • 抜け止めコンセントプラグ
    抜け止めコンセントプラグ
    DH2477
    希望小売価格 2,560円(税抜)
    接地2P15A125V抜け止め
    下段の2P回路にて、単相100Vコンセント電源の取り出しに使用します。
  • リーラーコンセントプラグ
    リーラーコンセントプラグ
    DH24621W
    希望小売価格 11,100円(税抜)
    接地2P15A125V・2コ用
    下段の2P回路にて、単相100Vコンセント電源を手元に降ろしたい場合に使用します。(本体から最大約1.8m)
  • リーラーコンセントプラグ
    リーラーコンセントプラグ
    DH24641W
    希望小売価格 11,500円(税抜)
    接地2P15A125V・抜け止め2コ用
    下段の2P回路にて、単相100Vコンセント電源を手元に降ろしたい場合に使用します。(本体から最大約1.8m)
  • 照明器具用プラグ
    照明器具用プラグ
    DH2471
    希望小売価格 4,180円(税抜)
    2P6A300V・E付
    下段の2P回路に照明器具を直付けし、電源を取り出す場合に使用します。プラグとクランプとで1セットです。
  • コードフック
    コードフック
    DH2798
    希望小売価格 410円(税抜)
    コンセントプラグに差し込んだコードがたれ下がったり抜けたりするのを防ぐ場合に使用します。
