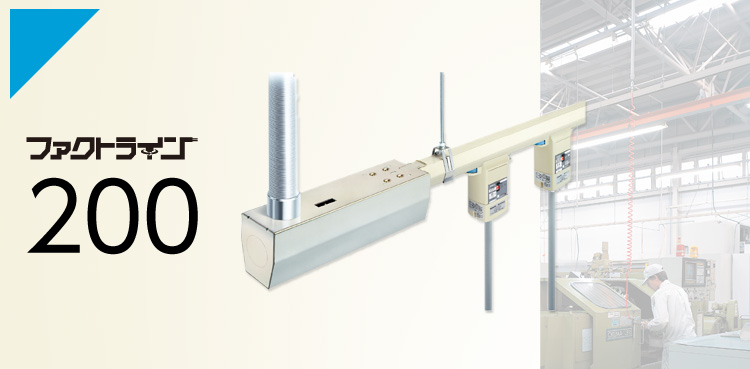

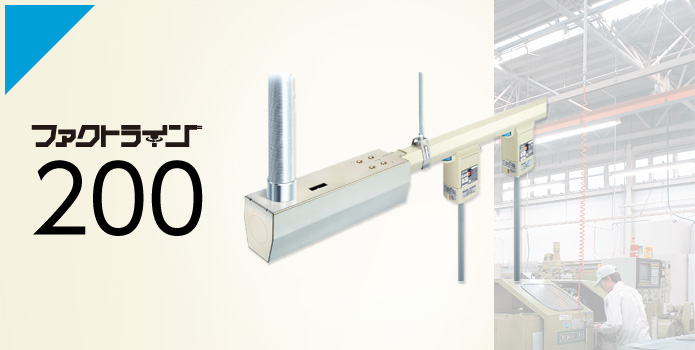

ファクトライン200は三相または単相3線用の電源が取り出せる高容量ダクトです。
大型プレス機、成形機、工作機やサーバラックへの動力電源供給に最適です。
また、ファクトライン30による小動力・コンセント・照明など分岐回路の幹線としても使用します。
モータブレーカ、漏電ブレーカなど負荷に合わせたブレーカ付プラグも豊富にそろっています。

製品概要

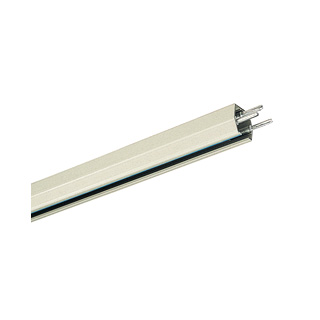

ファクトライン200本体
ファクトライン200本体
3P200A300V・E付
三相3線または単相3線用のダクト本体です。保護キャップ付。アースはダクトのケースを利用しています。

※こちらの表組は横スクロールです

品番 長さ(mm) 希望小売価格(税抜)
DH2511 1,000 17,900円
DH2512 2,000 35,800円
DH2513 3,000 53,700円
  • ダクトカバー
    ダクトカバー
    DH2799
    希望小売価格 465円(税抜)
    安全のためにダクト開口部に取り付けます。
  • ファクトライン200用補助本体
    ファクトライン200用補助本体
    DH2510
    希望小売価格 17,900円(税抜)
    3P200A300V・E付
    ファクトライン本体をそのままの状態でフィードインキャップとエンドキャップを入れ替える場合は、この補助本体をご使用ください。
  • フィードインキャップ
    フィードインキャップ
    DH2521
    希望小売価格 32,000円(税抜)
    3P200A300V・E付
    電源をライン端末から引き込む場合に使用します。
  • センターフィードインジョイナ
    センターフィードインジョイナ
    DH2522
    希望小売価格 59,700円(税抜)
    3P200A300V・E付
    電源を敷設ラインの中間から引き込む場合に使用します。ファクトライン本体相互の接続も同時に行えます。
  • ジョイナ
    ジョイナ
    DH2531
    希望小売価格 4,480円(税抜)
    ファクトライン本体相互の接続に使用します。電源の引き込みはできません。
  • エンドキャップ
    エンドキャップ
    DH2523K
    希望小売価格 4,250円(税抜)
    ファクトライン本体の端末を閉そくする場合に使用します。
  • ハンガー(ボルト付)
    ハンガー(ボルト付)
    DH2451
    希望小売価格 1,340円(税抜)
    ファクトライン本体を造営材から吊り下げる場合に使用します。
  • ハンガー(耐震補強金具付)
    ハンガー(耐震補強金具付)
    DH2452K1
    希望小売価格 1,290円(税抜)
    ファクトライン本体を造営材に直接取り付ける場合、またはハンガーの吊りボルト(ℓ=200)では不足する場合に使用します。
  • 耐震補強金具
    耐震補強金具
    DH2457
    希望小売価格 665円(税抜)
    ハンガーに取り付け、本体をより一層頑丈に固定する場合に使用します。後付けでき、既設のハンガーにも取り付け可能です。
  • 天井直付ハンガー
    天井直付ハンガー
    DH2453
    希望小売価格 925円(税抜)
    ファクトライン本体を天井面に直付けする場合に使用します。
  • 化粧フランジ・化粧パイプ
    化粧フランジ・化粧パイプ
    DH2455
    希望小売価格 1,190円(税抜)
    化粧フランジ
    DH2456
    希望小売価格 860円(税抜)
    化粧パイプ(ℓ=1m)
    ボルト吊りハンガーの仕上りを良くする必要のある所に取り付けます。
  • 接続部補強金具
    接続部補強金具
    DH2454
    希望小売価格 2,510円(税抜)
    ファクトライン本体をボルト吊りする場合、本体が接続部で蛇行しないようにする補強金具です。吊りボルトが長く、蛇行のおそれがある場合に使用します。
  • 振れ止め金具
    振れ止め金具
    DL741Y
    希望小売価格 98円(税抜)
    吊りボルトを建屋の造営材などに支持・固定し、振れを防ぐときに使用します。出荷時の角度は45°ですが、施工場所に合わせた角度に曲げて使用可能です。片側1コが1品番です。
  • 吊りボルト振れ止め金具
    吊りボルト振れ止め金具
    DLEF3
    希望小売価格 158円(税抜)
    片側用
    DLEF3W
    希望小売価格 230円(税抜)
    両側用
    吊りボルトを建屋の造営材などに支持・固定し、揺れを防ぐときに使用します。後付けでき、既設のボルトの振れ止めがが可能です。出荷時の角度は45°ですが、施工場所に合わせた角度に曲げて使用可能です。
  • ターミナルプラグ
    ターミナルプラグ
    DH2581
    希望小売価格 15,500円(税抜)
    3P30A300V・E付
    DH2580
    希望小売価格 23,400円(税抜)
    3P60A300V・E付
    三相電源や単相電源の取り出しに使用します。(単3中性線欠相保護はありません。)
  • ブレーカ付ターミナルプラグ
    ブレーカ付ターミナルプラグ
    DH2582K2
    希望小売価格 26,200円(税抜)
    3P20A200V・E付
    DH2583K2
    希望小売価格 26,200円(税抜)
    3P30A200V・E付
    DH2586K2
    希望小売価格 37,200円(税抜)
    3P60A200V・E付
    三相電源や単相電源の取り出しに使用します。(単3中性線欠相保護はありません。)
    ブレーカ内蔵(20A・30A:BBW-30C型、60A:BBW-60S 型)を内蔵しています。
  • モータブレーカ付ターミナルプラグ
    モータブレーカ付ターミナルプラグ
    DH25871K1
    希望小売価格 24,100円(税抜)
    3P200V・E付 0.2kW用
    DH25872K1
    希望小売価格 24,100円(税抜)
    3P200V・E付 0.4kW用
    DH25873K1
    希望小売価格 24,100円(税抜)
    3P200V・E付 0.75kW用
    DH25874K1
    希望小売価格 24,100円(税抜)
    3P200V・E付 1.0kW用
    DH25875K1
    希望小売価格 24,100円(税抜)
    3P200V・E付 1.5kW用
    DH25876K1
    希望小売価格 24,100円(税抜)
    3P200V・E付 2.2kW用
    DH25877K1
    希望小売価格 24,100円(税抜)
    3P200V・E付 3.7kW用
    DH25878K1
    希望小売価格 24,100円(税抜)
    3P200V・E付 5.5kW用
    DH25879K1
    希望小売価格 24,100円(税抜)
    3P200V・E付 7.5kW用
    三相電源や単相電源の取り出しに使用します。(単3中性線欠相保護はありません。)
    ブレーカ(0.2kW〜7.5kW用 モータブレーカ、BBW -30CM型)を内蔵しています。
  • 漏電ブレーカ付ターミナルプラグ
    漏電ブレーカ付ターミナルプラグ
    DH25821K1
    希望小売価格 38,200円(税抜)
    3P20A200V・E付 15mA
    DH25831K1
    希望小売価格 38,200円(税抜)
    3P30A200V・E付 15mA
    DH25822K1
    希望小売価格 38,200円(税抜)
    3P20A200V・E付 30mA
    DH25832K1
    希望小売価格 38,200円(税抜)
    3P30A200V・E付 30mA
    三相電源や単相電源の取り出しに使用します。(単3中性線欠相保護はありません。)
    漏電ブレーカ(BKW -50S型)を内蔵しています。
  • CT内蔵ブレーカ付ターミナルプラグ
    CT内蔵ブレーカ付ターミナルプラグ
    DH25882R
    希望小売価格 52,000円(税抜)
    2P20A100V・E付 R型
    2P30A200V・E付 R型
    DH25882T
    希望小売価格 52,000円(税抜)
    2P20A100V・E付 T型
    2P30A200V・E付 T型
    DH25881R
    希望小売価格 39,000円(税抜)
    2P20A100V・E付 R型
    DH25881T
    希望小売価格 39,000円(税抜)
    2P20A100V・E付 T型
    単相電源の取り出しに使用します。
    ブレーカ(BKF-50CT)を内蔵しています。当社「多回路エネルギーモニタ」と組み合わせて回路ごとの電力量の計測を実現します。
  • ブレーカ付ターミナルプラグ(AL付)
    ブレーカ付ターミナルプラグ(AL付)
    DH25891
    希望小売価格 41,800円(税抜)
    3P20A200V・E付
    ブレーカのトリップ時に警報接点信号(a接点)を出力します。合わせて、表示ランプ点灯により目視での状態確認も可能です。
