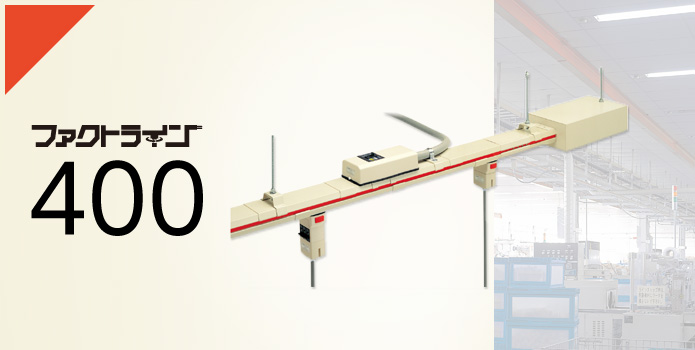

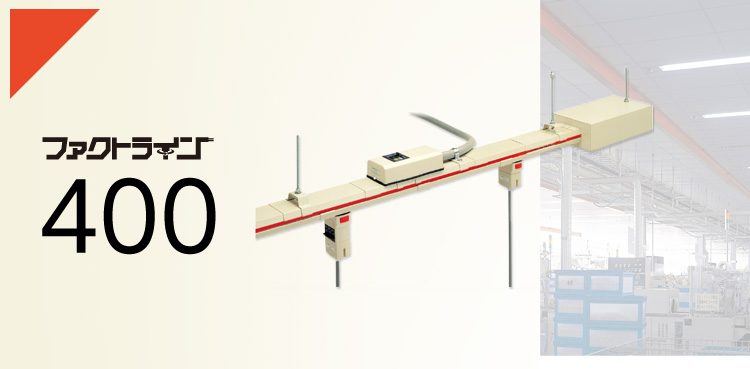

ファクトライン400は、三相400Aの分岐用プラグインダクトです。
大型の工作機や成形機、乾燥機など、高容量負荷への直接分岐またはファクトライン100・60・30による小容量分岐回路の幹線としても使用できます。
ブレーカ付のターミナルプラグやコンセントプラグ類も豊富に揃っており、安全性、信頼性の高い配線路を構成することができます。

製品概要

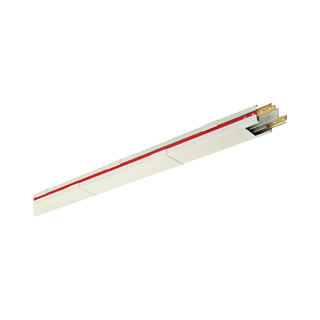

ファクトライン400本体
ファクトライン400本体
3P400A300V.E付
三相3線式のダクト本体です。横向き、縦向き2通りの施工ができます。

※こちらの表組は横スクロールです

品番 長さ(mm) 希望小売価格(税抜)
DH28110 1,000 48,900円
DH28120 2,000 97,800円
DH28130 3,000 146,700円
  • フィードインキャップ
    フィードインキャップ
    DH2821
    希望小売価格 75,900円(税抜)
    3P400A300V・E付
    電源を端末から引き込む場合に使用します。本体との接続にはジョイナ(1コ)が必要です。
  • センターフィードインジョイナ
    センターフィードインジョイナ
    DH2822
    希望小売価格 86,100円(税抜)
    3P400A300V・E付
    電源を敷設ラインの中間から引き込む場合に使用します。ファクトライン本体相互の接続も同時にできます。本体との接続にはジョイナ(2コ)が必要です。
  • ジョイナ
    ジョイナ
    DH2831
    希望小売価格 12,400円(税抜)
    3P400A300V
    ファクトライン本体相互の接続に使用します。導体継手3コ、セパレータ1コ、接続部カバー2コ、本体固定ねじ4コで1セットです。
  • エンドキャップ
    エンドキャップ
    DH2823
    希望小売価格 9,360円(税抜)
    ファクトライン本体の端末を閉そくする場合に使用します。(接続部カバー2コ・接続金具2コ・本体固定ねじ8コ付)
  • ハンガー(ボルト付)タテ型
    ハンガー(ボルト付)タテ型
    DH2851
    希望小売価格 3,030円(税抜)
    ファクトライン本体を縦向きに施工する場合に使用します。
  • ハンガー(ボルト付)ヨコ型
    ハンガー(ボルト付)ヨコ型
    DH2853
    希望小売価格 3,030円(税抜)
    ファクトライン本体を横向きに施工する場合に使用します。
  • ハンガー(ボルト付)タテ型
    ハンガー(ボルトなし)タテ型
    DH2852
    希望小売価格 2,300円(税抜)
    ファクトライン本体を造営材に直接取り付ける場合、またはハンガー(ボルト付)の吊りボルト(ℓ=300)では長さが不足する場合に使用します。縦向き施工用。
  • ハンガー(ボルト付)ヨコ型
    ハンガー(ボルトなし)ヨコ型
    DH2854
    希望小売価格 2,300円(税抜)
    ファクトライン本体を造営材に直接取り付ける場合、またはハンガー(ボルト付)の吊りボルト(ℓ=300)では長さが不足する場合に使用します。横向き施工用。
  • 振れ止め金具
    振れ止め金具
    DL741Y
    希望小売価格 98円(税抜)
    吊りボルトを建屋の造営材などに支持・固定し、振れを防ぐときに使用します。出荷時の角度は45°ですが、施工場所に合わせた角度に曲げて使用可能です。片側1コが1品番です。
  • ケーブルサポート
    ケーブルサポート
    DH2897
    希望小売価格 3,030円(税抜)
    100A用
    DH2898
    希望小売価格 3,030円(税抜)
    225A用
    ボックスタイプのブレーカ付ターミナルプラグのケーブル固定に使用します。
  • ターミナルプラグ(コンパクトタイプ)
    ターミナルプラグ
    (コンパクトタイプ)
    DH2896
    希望小売価格 25,200円(税抜)
    3P60A300V・E付
    三相電源の取り出しに使用します。本体横向き施工で下面取付のみ使用できます。
  • ブレーカ付ターミナルプラグ(コンパクトタイプ)
    ブレーカ付ターミナルプラグ
    (コンパクトタイプ)
    DH2882K2
    希望小売価格 37,900円(税抜)
    3P20A200V・E付
    DH2883K2
    希望小売価格 37,900円(税抜)
    3P30A200V・E付
    DH2886K2
    希望小売価格 50,700円(税抜)
    3P60A200V・E付
    三相電源の取り出しに使用します。ブレーカ(20A・30A:BBW-30C型、60A:BBW-60S型)を内蔵しています。本体横向き施工で下面取り付けのみ使用できます。
  • ブレーカ付ターミナルプラグ(ボックスタイプ)
    ブレーカ付ターミナルプラグ
    (ボックスタイプ)
    DH2887K1
    希望小売価格 88,500円(税抜)
    3P100A200V・E付
    DH2888K1
    希望小売価格 152,000円(税抜)
    3P225A200V・E付
    三相電源の取り出しに使用します。ブレーカ(100A:BBW-100S型、225A:BBW-225型)を内蔵しています。本体横向き施工・縦向き施工2通りに使えます。
