ぐっとす 情報モジュラジャック 情報モジュラジャック(CAT6)(埋込型) プレートとのセットで、見た目にも美しいぐっとす 情報モジュラジャック 情報モジュラジャック(CAT6)(埋込型) プレートとのセットで、見た目にも美しい

特長

豊富なカラーバリエーション

スイッチとの共通デザイン

スイッチ・コンセントで培った当社独自のノウハウを活かし、情報モジュラジャックとプレートとのセットで、見た目にも美しい情報の取り出し口を実現します。

スイッチとの共通デザイン

カラーバリエーション

カラーバリエーション

工具なしでも、専用工具でもラクに結線

本体付属のキャップが工具に早変わり。キャップの先端をぐっと差し込み、簡単に結線ができます。もちろん、専用工具(インパクトツール)をぐっと差し込み、スピーディに大量の結線ができます。美しい仕上がりで、施工者による施工後の性能のバラツキを軽減します。システム本来の能力を十分に発揮できます。

工具なしでも、専用工具でもラクに結線

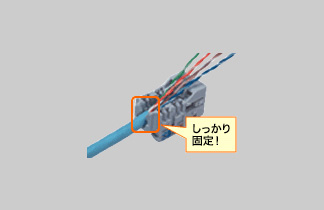

ケーブルのふらつきを防止し、施工者による施工後の性能バラツキを軽減。

ケーブルのふらつきを防止し、施工者による施工後の性能バラツキを軽減。

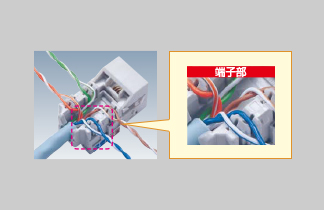

端子部に楕円・円錐構造を採用。心線の撚りを戻さない省施工。

端子部に楕円・円錐構造を採用。心線の撚りを戻さない省施工。

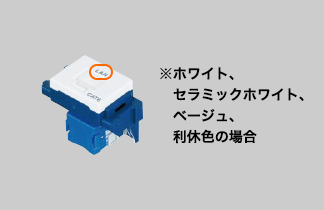

ひと目で確認できるLANマーク表示付。

ひと目で確認できるLANマーク表示付。

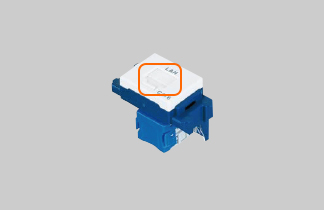

ホコリや塵の侵入を防ぐ自動復帰開閉シャッター。

ホコリや塵の侵入を防ぐ自動復帰開閉シャッター。

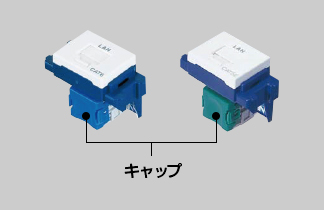

カテゴリー規格をキャップの色で識別。青色はカテゴリー6対応 緑色はカテゴリー5E対応。

カテゴリー規格をキャップの色で識別。青色はカテゴリー6対応 緑色はカテゴリー5E対応。

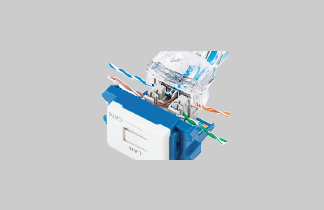

ぐっとす結線専用ツール(別売)で4心同時に結線可能。

ぐっとす結線専用ツール(別売)で4心同時に結線可能。

商品ラインアップ

  外観   品番 品名 希望小売価格
(税抜)

NR3170W

ホワイト

NR3170W

情報モジュラジャック(CAT6)(埋込型)
「LAN」表示付

1,560円

NR3170

ミルキーホワイト

NR3170

情報モジュラジャック(CAT6)(埋込型)
「LAN」表示付

1,560円

NR3170CW

セラミックホワイト

NR3170CW

情報モジュラジャック(CAT6)(埋込型)
「LAN」表示付

1,590円

NR3170F

ベージュ

NR3170F

情報モジュラジャック(CAT6)(埋込型)
「LAN」表示付

1,560円

NR3170G

利休色

NR3170G

情報モジュラジャック(CAT6)(埋込型)
「LAN」表示付

1,560円

NR3170H

グレー

NR3170H

情報モジュラジャック(CAT6)(埋込型)

1,560円

NR3170L

ブルー

NR3170L

情報モジュラジャック(CAT6)(埋込型)

1,560円

NR3170GL

グリーン

NR3170GL

情報モジュラジャック(CAT6)(埋込型)

1,560円

NR3170Y

イエロー

NR3170Y

情報モジュラジャック(CAT6)(埋込型)

1,560円

NR3170R

レッド

NR3170R

情報モジュラジャック(CAT6)(埋込型)

1,560円

組合せ例

組合せ例

ホワイト

組合せ例 品名 品番 希望小売価格
(税抜)

組合せ例

情報モジュラジャック

NR3170W

1,560円

コスモシリーズワイド21
コンセントプレート
(ラウンド)

WTF7001W

120円

コスモシリーズワイド21
コンセント絶縁取付枠

WTF3710K

60円

合計金額

1,740円

ミルキーホワイト

組合せ例 品名 品番 希望小売価格
(税抜)

組合せ例

情報モジュラジャック

NR3170

1,560円

コスモシリーズワイド21
新金属コンセントプレート 2型

WTF9201K

350円

コスモシリーズワイド21
コンセント絶縁取付枠

WTF3710K

60円

合計金額

1,970円

ベージュ

組合せ例 品名 品番 希望小売価格
(税抜)

組合せ例

情報モジュラジャック

NR3170F

1,560円

コスモシリーズワイド21
コンセントプレート
(ラウンド)

WTF7001F

120円

コスモシリーズワイド21
コンセント絶縁取付枠

WTF3710K

60円

合計金額

1,740円

利休色

組合せ例 品名 品番 希望小売価格
(税抜)

組合せ例

情報モジュラジャック

NR3170G

1,560円

コスモシリーズワイド21
コンセントプレート
(ラウンド)

WTF7001G

120円

コスモシリーズワイド21
コンセント絶縁取付枠

WTF3710K

60円

合計金額

1,740円

ツイストペアケーブルの結線

端子配線図

端子配線図
  • 注1)情報モジュラジャックのピン番号と4対ケーブルの対番号との接続の配列は、LAN配線の規格(ANSI/TIA/EIA-568-B)にてT568A(標準)、T568B(オプション)の2通りの結線方法が定められています。
  • 注2)両者は、1-2と3-6のピン番号に結線する心線の色が異なっていますが、ピンのペアの採り方は同じです。

ストレートケーブルの結線

ストレートケーブルの結線
  • 注3)ストレート結線をする場合はT568A、またはT568Bのどちらか一方に統一してください。(一端をT568A、もう一端をT568Bにした場合、10BASE-T、100BASE-TXのクロスケーブルとなります。)
  • 注4)結線方法を無視した場合、通信できないなどの不具合を発生する恐れがあります。
