マルチフロアコン・マルチフロアコンS ケーブル工事用[はさみ込み固定仕様] 床材に合わせて5色のカラーバリエーションから選べる住宅向け床用マルチメディアコンセント。マルチフロアコン・マルチフロアコンS ケーブル工事用[はさみ込み固定仕様] 床材に合わせて5色のカラーバリエーションから選べる住宅向け床用マルチメディアコンセント。

特長

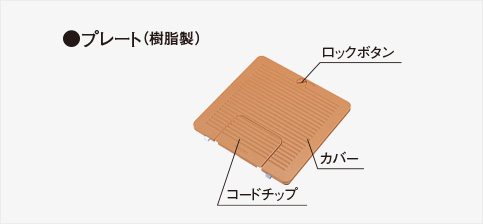

樹脂製プレートを採用

ロックボタンを回すと、浮き上がり、取り外すことができます。

樹脂製プレートを採用

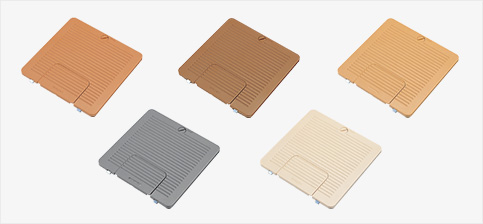

プレートは床に合わせ5色品揃え

フローリングやカーペットに合わせて5色のプレートをご用意しました。また、カバー、コードチップ共に裏面をスチールプレートで補強しています。

プレートは床に合わせ5色品揃え

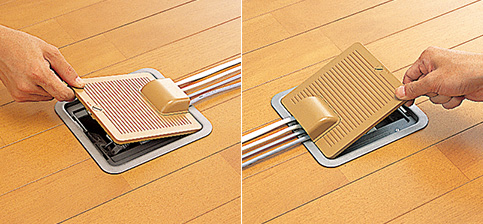

プレートは180°方向転換可能

プレートはコードの引き出し方向に合わせて180°方向転換可能。
180°方向転換できるので、コードの引き出し方向に合わせて、取り付けできます。

プレートは180°方向転換可能

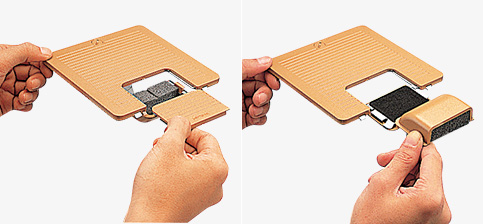

ケーブルカバーで断線の心配なし

コンセントに接続するプラグ類が、内部に納まる安全設計。コードの引き出し口もしっかりカバーし、断線の心配もありません。(コードチップを反転させ、差し替えるだけでセットできます。)

ケーブルカバーで断線の心配なし

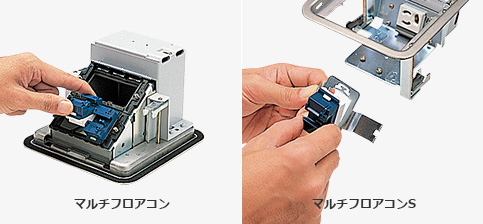

用途に応じてコンセントの組み換えが可能

多彩に揃ったフルカラー配線器具と同じモジュール仕様。必要に応じてコンセントを取り付けできます。
マルチフロアコンには、絶縁ワンタッチ取り付け枠(WN3710020相当)装備。
マルチフロアコンSには、フルカラー1コ用配線器具取り付け可能。

用途に応じてコンセントの組み換えが可能

商品ラインアップ

用途に合わせてマルチフロアコンとマルチフロアコンSの2種類から選べます。

マルチフロアコン

商品ラインアップ

組合せ例

組合せ例 器具ユニット プレート
DUM4888KとDUM9201KWの組み合わせ

組み合わせ希望小売価格
13,300円(税抜)

DUM4888K

DUM4888K

希望小売価格
9,800円(税抜)

DUM9201KW

DUM9201KW

希望小売価格
3,500円(税抜)

器具ユニット

器具ユニット

ユニット名 姿図 品番 希望小売価格
(税抜)
フリーボックス
ユニット
パターン DUM4888K

DUM4888K

9,800円

プレート

プレート

姿図 品番 色[参考マンセル値] 希望
小売価格
(税抜)
DUM9201KW

DUM9201KW

アイボリー
[1.1Y8.5/2.3]
3,500円
DUM9201KF

DUM9201KF

ブラウン
(ナチュラルバーチ)
[8.2YR6.6/4.9]
DUM9201KA

DUM9201KA

ブラウン
(バーチ)
[6.7Y5.7/4.8]
DUM9201KD

DUM9201KD

ダークブラウン
(オーク)
[9.6YR4.5/3.7]
DUM9201KH

DUM9201KH

グレー
[8.3GY5.2/0.2]

※1 DUM4300K、DUM4888Kにテレビターミナルを取り付ける場合は、WCS38809Wをおすすめします。
注1)裏面の端子部(結線部)が大きく、ボックスやスラブ面に当たってしまうコンセントは施工できませんので、ご注意ください。
注2)弱電用取付枠に電源用コンセントは、取り付けないでください。

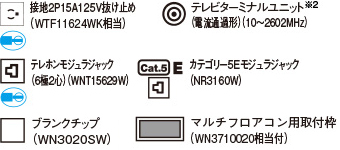

●器具形状はパターンで表示してあります。

パターン

※2 マルチフロアコン専用です。単品販売はしておりません。

●フル端子を使用している商品につきましては、フル端子マークを記載しております。

寸法図・取付条件

寸法図等(寸法表示単位:mm)

寸法図
器具取付枠サイズA 164mm×164mm
プレート仕上がり高さB 1.5mm
使用時立ち上がり寸法(高さ)C 20mm

取付条件

取付開
口寸法

□147~150mm
角部Φ0(直角)~Φ16mm

寸法図
取付可能
床材厚み
12~48mm
必要床高さ 110mm以上
コンセント
使用周囲
温度
-10℃~+40℃
床暖房が施されている床に取り付ける場合は、
使用周囲温度を上回らないように、
熱源から十分に離して施工してください
(目安50mm以上)

ご注意事項

1 フリーボックスユニットは絶縁ワンタッチ取付枠用コンセントを取り付けることができます。
絶縁枠付コンセント(WTF11624WKなど)は絶縁枠を外した状態でマルチフロアコンの絶縁枠に取り付けてください(コンセントから取り外した絶縁枠は使用しません)。
2 電源コンセントは、器具ボックス内に必ず取り付けてください。
3 電源用取付枠には一体型のダブルコンセントまたはトリプルコンセントを取り付けてください。
シングルコンセント※1を取り付けると器具ボックスに当たってしまい、取付不良や破損の原因になります。
※1) 主な取付不可シングルコンセント
WN1001SWWN1161SWWN1061SWWN1051SWWN1101SWWN1821SW
主な取付不可高容量コンセント
WN19323WTF19324WK
4

タフキャップなど大型プラグや横型キャップは、プラグを抜き差しするスペースがないため使用できません。

横型キャップACアダプタなど
5 金属枠付コンセントは取り付けられません。
6 テレビ用配線器具はプラグのスペース確保のため、弱電用取付枠の下段側に取り付けてください。
7

テレビコンセント(WCS38809(W))は、2コまで取り付けできます(WCS4881(W)Kは1コまで)。
同軸ケーブルが干渉するため、3コ取り付けできません。

テレビコンセント(WCS38809(W))は、2コまで取り付けできます(WCS4881(W)Kは1コまで)。同軸ケーブルが干渉するため、3コ取り付けできません。
8

テレビコンセントを取り付ける場合は、必すブランクチップをテレビコンセントの隣に1ヵ所ご使用ください。
アウトレットボックス内で同軸ケーブルが干渉して取り付けできません。

テレビコンセントを取り付ける場合は、必すブランクチップをテレビコンセントの隣に1ヵ所ご使用ください。アウトレットボックス内で同軸ケーブルが干渉して取り付けできません。

マルチフロアコンS

商品ラインアップ

組合せ例 器具ユニット プレート
DUM1351K1とDUM9101KWの組み合わせ

組み合わせ希望小売価格
15,200円(税抜)

DUM1351K1

DUM1351K1

希望小売価格
12,200円(税抜)

DUM9101KW

DUM9101KW

希望小売価格
3,000円(税抜)

器具ユニット

ユニット名 姿図 品番 希望小売価格
(税抜)
マルチメディア
ユニット
パターン DUM1351K1

DUM1351K1

12,200円
電源ユニット パターン DUM1300K

DUM1300K

8,000円
フリーボックス
ユニット
パターン DUM1888K

DUM1888K

7,500円

プレート

姿図 品番 色[参考マンセル値] 希望
小売価格
(税抜)
DUM9101KW

DUM9101KW

アイボリー
[1.1Y8.5/2.3]
3,000円
DUM9101KF

DUM9101KF

ブラウン
(ナチュラルバーチ)
[8.2YR6.6/4.9]
DUM9101KA

DUM9101KA

ブラウン
(バーチ)
[6.7Y5.7/4.8]
DUM9101KD

DUM9101KD

ダークブラウン
(オーク)
[9.6YR4.5/3.7]
DUM9101KH

DUM9101KH

グレー
[8.3GY5.2/0.2]

注1)裏面の端子部(結線部)が大きく、ボックスやスラブ面に当たってしまうコンセントは施工できませんので、ご注意ください。
注2)弱電用取付枠に電源用コンセントは、取り付けないでください。

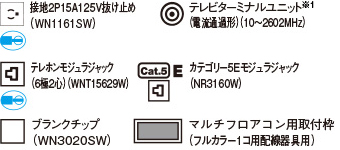

●器具形状はパターンで表示してあります。

パターン

※1 マルチフロアコン専用です。単品販売はしておりません。

●フル端子を使用している商品につきましては、フル端子マークを記載しております。

寸法図・取付条件

寸法図等(寸法表示単位:mm)

寸法図
プレートサイズA 135mm×135mm
プレート仕上がり高さB 1.5mm
使用時立ち上がり寸法(高さ)C 20mm

取付条件

取付開
口寸法

□122~125mm
角部Φ0(直角)~Φ16mm

寸法図
取付可能
床材厚み
12~46mm
必要床高さ 90mm以上
テレビコンセント取付の場合は、
仕様により異なります
コンセント
使用周囲
温度
-10℃~+40℃
床暖房が施されている床に取り付ける場合は、
使用周囲温度を上回らないように、
熱源から十分に離して施工してください
(目安50mm以上)

ご注意事項

1

タフキャップなどの大型プラグおよび横型キャップ、プラグ一体型のACアダプタや充電器はスペースがないため取り付けられません。

横型キャップ ACアダプタなど
2 電源コンセントは、器具ボックス内に必ず取り付けてください。また、医用コンセントは取り付けできません。
3 裏面の端子部(結線部)が大きく、ボックスやスラブ面に当たってしまうコンセントは施工できませんので、ご注意ください。
4 テレビコンセントの入出力端子を上向きにすると床材にあたるため、取り付けできません。
5 配線器具は1個専用となるため、フィルター付きを選定できません。
6 テレビ配線時には、マルチメディアユニット組み込みのテレビコンセントは、10~2602MHz用電流通過形です。
電流カットが必要な場合は「電流カットフィルター」を、上り帯域カットが必要な場合は「上り帯域カットフィルター」をマルチフロアコンSへの分岐回路に挿入してください。なお、各フィルターは、アンテナメーカーにお問い合わせください。
7

テレビコンセントの仕様により床仕上げ高さが異なります。

テレビコンセント マルチフロアコンS
専用テレビコンセント※1
WCS38809W WCS3640WK および 他社製品
L型接栓使用時 F型接栓使用時
姿図イメージ F型接栓(同梱) F型接栓(同梱) L型接栓(別途) F型接栓(別途)
床仕上げ高さ 90mm以上 100mm以上 100mm以上 125mm以上
備考 マルチメディア用ユニット
DUM1351K1に付属しています。
- - -

※1 単品販売はしておりません。
