防雨入線カバー 電力線、TV線、電話線の引き込み箇所に美観向上を実現した防雨入線カバーです。防雨入線カバー 電力線、TV線、電話線の引き込み箇所に美観向上を実現した防雨入線カバーです。

特長

●TV・電話線の引き込みに最適

●電線引き込み後でも器具の取り付けが可能

特長

従来品よりもコンパクトなスマート小形防雨入線カバーも新たにラインアップ

●従来品(WP9631S・Q・W・B)よりもコンパクト。
引き込み本数が少ない場合におすすめです。
W60×H90×D28.5(従来品WP9631:W87×H126×D72.6)

●S-5C-FB※を2本、S-7C-FB※を1本入線できます。
※テレビ用同軸ケーブル
(仕上外径 5C:約7.7ミリ / 7C:約10.2ミリ)

従来品よりもコンパクトなスマート小形防雨入線カバーも新たにラインアップ

商品ラインアップ

スマート小形防雨入線カバー

WP9671S

WP9671S

希望小売価格1,100円(税抜)

(露出取付形)
(ホワイトシルバー)

WP9671Q

WP9671Q

希望小売価格1,100円(税抜)

(露出取付形)
(シャンパンブロンズ)

WP9671W

WP9671W

希望小売価格1,100円(税抜)

(露出取付形)
(ホワイト)

WP9671B

WP9671B

希望小売価格1,100円(税抜)

(露出取付形)
(ブラック)

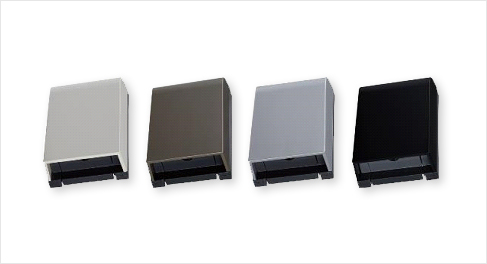

スマート防雨入線カバー

WP9631S

WP9631S

希望小売価格1,100円(税抜)

(露出・埋込両用)
(ホワイトシルバー)

WP9631Q

WP9631Q

希望小売価格1,100円(税抜)

(露出・埋込両用)
(シャンパンブロンズ)

WP9631W

WP9631W

希望小売価格1,100円(税抜)

(露出・埋込両用)
(ホワイト)

WP9631B

WP9631B

希望小売価格1,100円(税抜)

(露出・埋込両用)
(ブラック)

寸法図(寸法表示単位:mm)

スマート小形防雨入線カバー
WP9671S・Q・W・B

スマート小形防雨入線カバー WP9671S・Q・W・B

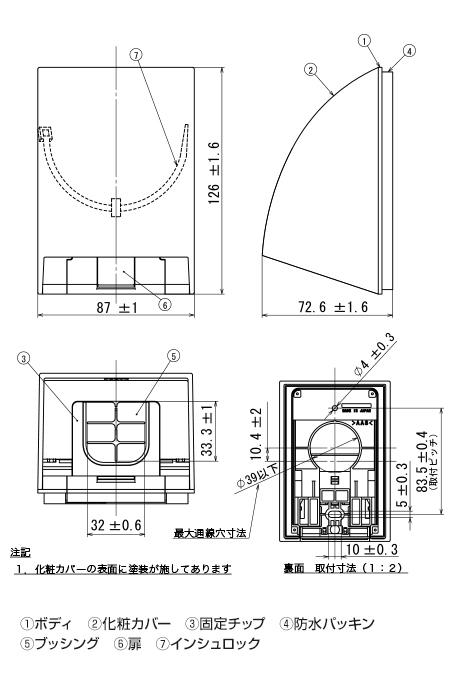

スマート防雨入線カバー
WP9631S・Q・W・B

スマート小形防雨入線カバー WP9631S・Q・W・B

取付方法

スマート小形防雨入線カバー
(WP9671S・Q・W・B)

(1)カバーを取り外してください。

取付方法1

(2)固定チップをボディから外し、電線をボディに通した後、再び固定チップをボディに勘合してください。
※φ10 を超える電線を入線する場合は、固定チップのノックアウト部(斜線部)をニッパ等で切り取ってください。

取付方法2

(3)壁の穴がボディの中心にくる様に▼マークで位置合せをして、ボディを木ねじで固定してください。

取付方法3

(4)電線を固定チップの通線部に添わせてから、カバーをかぶせてください。

取付方法4

スマート防雨入線カバー
(WP9631S・Q・W・B)

(1)カバーの取り外し方は2ヵ所のドライバー挿入部の片側を押し下げ、続けてもう片側も押し下げ、カバー両側を上方向に外した後スライドさせて取り外します。

取付方法1

(2)ボディから固定チップを取り外し 、電線をボディに通した後、再び固定チップをボディに取り付け、木ねじで壁に固定します。

取付方法2

(3)インシュロックタイで電線を固定しカバーを取り付けてください。

取付方法3

(4)カバーの取り付けは「カチッ」と音がするまでスライドさせて取り付けてください。

取付方法4
