家具・住設機器用配線器具(フルカラー) 家具・住設機器用配線器具(フルカラー)

特長

テーブルやベッド、鏡台などの生活スペースの電源におすすめです

  • ・フルカラー(1コモジュール)が自由に組み合わせできます。
  • ・コード張力止めが付いた商品です。(一部の商品を除く)
  • ・コード接続はフル端子式速結端子を採用して、均一結線による信頼性向上を図っています。
  • ・プレートは、はめ込式です。
  • ・裏面の渡りリード線は配線済です。

商品ラインアップ

スイッチ・コンセント

  品番 形状 希望小売価格
(税抜)
WCF2003W WCF2003W ミルキーホワイト スイッチB
(15A300V)
280円
WCF2013W WCF2013W コンセント+スイッチB
(コンセント 15A125V)
(スイッチ 15A300V)
490円
WCF2066WK WCF2066WK 接地ダブルコンセント
(横型)
(15A125V)
780円
WCF2113W WCF2113W コンセント×2+スイッチB
(コンセント 15A125V)
(スイッチ 15A300V)
750円

フルカラー対応付属品

[器具用]フルカラーモダンプレート

  品番 形状 希望小売価格
(税抜)
WCF8201WK WCF8201WK ミルキーホワイト フルカラー組み合わせ用
1P モダンプレート
1コ用
70円
WCF8202WK WCF8202WK フルカラー組み合わせ用
2P モダンプレート
2コ用
110円
WCF8203WK WCF8203WK フルカラー組み合わせ用
3P モダンプレート
3コ用
150円

フルカラー組合せ用取付枠

  品番 形状 希望小売価格
(税抜)
WCN3701 WCN3701 フルカラー組合せ用
取付枠 1コ用
50円
WCN3702 WCN3702 フルカラー組合せ用
取付枠 2コ用
70円
WCN3703 WCN3703 フルカラー組合せ用
取付枠 3コ用
90円
WCF9001 WCF9001 フルカラー組合せ用
取付枠 張力板
35円

フルカラー機器組込用プレート

  品番 形状 希望小売価格
(税抜)
フルカラー機器組込用プレート WN3501H グレー フルカラー機器組込用プレート
(絶縁ワンタッチ取付枠付)
(1コ用)
230円
WN3501B ブラック

フルカラー機器対応 埋込スイッチ

  品番 品名 希望小売価格
(税抜)
フルカラー機器対応 埋込スイッチ WN5001010 埋込スイッチB(10コ入) 2,100円
WN5061 埋込ネームスイッチB 280円
WN5051 埋込ほたるスイッチB 540円
WN5341K 埋込ひかるスイッチB 700円

フルカラー機器対応 埋込コンセント

  品番 品名 希望小売価格
(税抜)
フルカラー機器対応 埋込コンセント WN1001010 埋込コンセント(10コ) 1,600円
WN1101 埋込接地コンセント 270円
WN11511 埋込扉付接地コンセント 750円
WN1051 埋込扉付コンセント 390円

フルカラー機器対応 埋込[充電用]USBコンセント 1ポート

  品番 希望小売価格
(税抜)
フルカラー機器対応 埋込[充電用]USBコンセント 1ポート WN1481 ミルキーホワイト 4,850円
WN1481H グレー
WN1481B ブラック

フルカラー機器対応 アースターミナル

  品番 品名 希望小売価格
(税抜)
フルカラー機器対応 アースターミナル WN3075 アースターミナル
(フラット型)
280円

フルカラー機器 組合せ例

フルカラー配線器具1コモジュールのスイッチ、コンセントが取り付け可能です。

1個モジュール
組合せ例 スイッチ 取付枠 プレート
フルカラー機器 組合せ例 1個モジュール

WN5001010

WN5001010

希望小売価格
2,100円(税抜)
(10コ入)

WCN3701

WCN3701

希望小売価格
50円(税抜)

WCF8201WK

WCF8201WK

希望小売価格
70円(税抜)

  • 注)WN5244、WN5472K、WN54721Kなどの2コモジュール器具は取り付けできません。
3個モジュール
組合せ例 コンセント スイッチ 取付枠 プレート
フルカラー機器 組合せ例 3個モジュール

WN1001010

WN1001010

希望小売価格
1,600円(税抜)
(10コ入)

WN5001010

WN5001010

希望小売価格
2,100円(税抜)
(10コ入)

WCN3703

WCN3703

希望小売価格
90円(税抜)

WCF8203WK

WCF8203WK

希望小売価格
150円(税抜)

関連商品

造営材専用コンセント

  品番 品名 形状 希望小売価格
(税抜)
WF2000W WF2000W ミルキーホワイト 扉付和室コンセント 15A 125V
取付穴寸法
55mm×(15~18mmm)
650円
  • 注)棒状圧着端子は使用できません。

家具用コンセント

  品番 品名 形状 希望
小売価格
(税抜)
備考
WF2060 WF2060 - 家具用受口
コンセント
12A 125V
適合コネクタWH4615
290円 注)送り端子は
ありません。
WF2039W WF2039W ミルキー
ホワイト
家具用
ミニダブル
コンセント
15A 125V 950円 注)1.25m㎡コードを
使用する場合は、
コンセント1000Wまで
になります。
WF2039AK チョコ
WF2049W WF2049W ミルキー
ホワイト
家具用
ミニスイッチ付
コンセント
コンセント側
15A 125V
スイッチ側
2A 125A
980円 注)1.25m㎡コードを
使用する場合は、
コンセント1000Wまで
になります。
WF2049AK チョコ
WF2070K WF2070K - 家具用扉付
はめ込み
コンセント
リード線付
12A 125V
400円 -
WF2050W WF2050W ミルキー
ホワイト
家具用
コンセント
12A 125V 490円 -
WF2050AK チョコ

OAパネル用コンセント

  品番 品名 形状 希望小売価格
(税抜)
WF2065 WF2065 器具用埋込接地
ダブルコンセント(横形)
15A 125V
(適合取付枠WCN3702)
680円
WK8402 WK8402 幅木用接地2P15A
抜け止めダブルコンセント
15A 125V 1,250円

結線図・回路図

結線図

スイッチ/コンセント

WCF2003W

WCF2003W

WCF2013W

WCF2013W

WCF2066WK

WCF2066WK

WCF2113W

WCF2113W

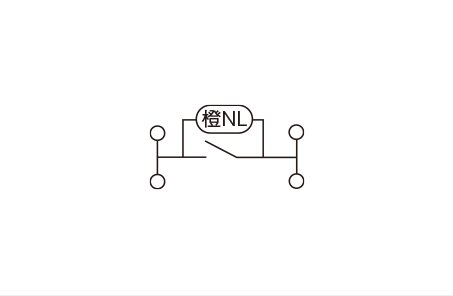

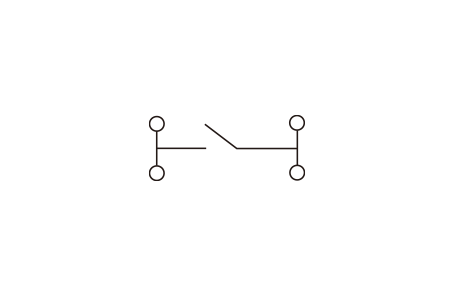

回路図

埋込スイッチ

WN5001010

WN5001010

WN5061

WN5061

WN5051

WN5051

WN5341K

WN5341K

寸法図・ご注意

寸法図(寸法表示単位:mm)

スイッチ/コンセント

WCF2003W

WCF2003W

WCF2013W

WCF2013W

WCF2066WK

WCF2066WK

WCF2113W

WCF2113W
  • 注1)はさみ金具は使用できません。
  • 注2)張力板なしの器具は別途コードの張力止めを行ってください。

フルカラー組合せ用取付枠

WCN3701

WCN3701

WCN3702

WCN3702

WCN3703

WCN3703
  • 注1)はさみ金具は使用できません。
  • 注2)端子部に張力が加わる恐れがある場合は、張力板を必ず取り付けて組立ててください。

WCF9001

WCF9001

WCF8203WK

WCF8203WK

WN3501H・B

WN3501H・B

造営材専用コンセント

WF2000W

WF2000W

家具用コンセント

WF2070K

WF2070K

WF2050W・AK

WF2050W・AK

OAパネル用コンセント

WF2060

WF2060

WF2039W・AK・WF2049・AK

WF2039W・AK・WF2049・AK

WF2065

WF2065

WK8402

WK8402

取付穴寸法図(寸法表示単位:mm)

取付穴寸法図(寸法表示単位:mm)
  • 注)ルーター加工の場合、ルーターはΦ30のものをご使用ください。
    その他の加工の場合、角部はR3以下に仕上げてください。
  1Pタイプ 2Pタイプ 3Pタイプ
A寸法

60±2

105±2

150±2

B寸法

50±2

95±2

140±2

ご注意

施工について

  • ・器具は直接、水のかかる所には取り付けないでください。
  • ・器具には指定された電線以外は使用しないでください。誤って使用しますと発熱したり接触不良を起こしたりする原因になります。

フルカラーパイロットスイッチ施工上のご注意

  • ・使用する負荷電流の大小により内蔵している発光ダイオードの明るさが若干異なります。
  • ・過負荷で使用しないでください。発熱の原因となります。
  • ・負荷を短絡されますと器具が再使用できなくなりますのでご注意ください。

ひかるスイッチの施工上のご注意

  • ・誤って結線しますと短絡、負荷が点滅しない、ハンドルの表示灯が点滅しないなどの現象を起こしますのでご注意ください。

使用について

家具・住設機器用配線器具を家具に取り付けた場合、正しくご使用いただくために下記の点を需要家様にご注意ください。

  • ・コードに熱いものを近づけないでください。
  • ・コードをたばねたままで使用しないでください。
  • ・コードの上に物を置いたりコードを敷物の下に入れたりしないでください。
  • ・器具表面に水滴、ゴミ・ホコリなどがついた場合取り除いて使用してください。

適用電線

  • ・JIS C 3306ビニルコード平形(VFF)・・・・・1.25m㎡、2.0m㎡
  • ・JIS C 3342 600Vビニルシースケーブル(VVF)・・・・・Φ1.6、Φ2.0
  • 注)VFF1.25m㎡をご使用の場合は、コードの許容電流より12Aまでの使用になりますのでご注意ください。

結線方法

コードを使用する場合は棒型圧着端子(WV2500)かWV2500相当品を使用してください。
(コードの心線をそのまま使用することはできません)

  • ・絶縁被覆付棒型圧着端子は当社で別販しております。
  • ・より線をハンダで仕上げて使用しますと発熱の原因になりますので絶対に使用しないでください。

コードの支持固定方法

コードの場合は端子部に直接力が加わらないようにコード張力止めをしてください。

コードの支持固定方法
