狭小スペース・住設機器組み込み用：Sプレート
特長
あらゆるシーンに調和する、カラーバリエーション豊富なプレートが新登場
スリムなプレート幅

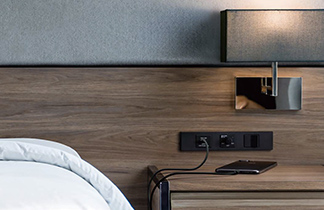

シンプルでスクエアなデザインが空間に調和します。キッチンカウンターやカフェなどのカウンターの電源に最適です。
マット仕上げもご用意
Sプレート（マット仕上げ）は、プレート表面を質感高いマット仕上げにしました。あらゆるシーンにて施工可能、上質な空間を演出します。

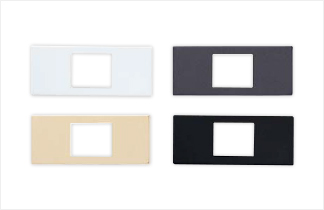

カラーバリエーションも豊富
壁面に合わせてカラーバリエーション（セラミックホワイト・グレー・ベージュ・ （新色）ブラック）をご用意しました。
商品ラインアップ
Sプレート

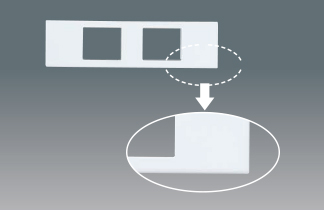

R部分がスクエア形状となり、空間に調和します。
| 品番 | 形状 | 希望小売価格 （税抜） |
|
|---|---|---|---|
 |
WCF8401CW | 1コ用 （セラミックホワイト） |
260円 |
 |
WCF8402CW | 2コ用 （セラミックホワイト） |
520円 |
 |
WCF8403CW | 3コ用 （セラミックホワイト） |
1,040円 |
- 注）CW色は、ワイド21のホワイト色と若干色味が異なりますのでご注意ください。
Sプレート（マット仕上げ）
Rスクエアの形状で、表面をマット仕上げしたプレートです。
上質な空間を演出し、新たにブラック色を品揃えしました。様々な壁に設置可能になります。
Sプレート対応付属品
Sプレート組合せ用取付枠（はさみ金具対応）＜適合はさみ金具対応：WNH3992＞
Sプレート対応 埋込スイッチC（3路）
Sプレート対応 コンセント
Sプレート対応 扉付接地コンセント
Sプレート対応 埋込[充電用]USBコンセント（1ポート）（2.4A）
![>Sプレート対応 埋込[充電用]USBコンセント](/jp/densetsu/haisen/switch_concent/spacesave/img/img_lineup26_1.png)
Sプレート対応 LAN用情報モジュラジャック（CAT6A）
- LANケーブル結線には、結線専用ツール（WZ7521）が必要です。
Sプレート対応 LAN用情報モジュラジャック（CAT6）
Sプレート対応 LAN用情報モジュラジャック（CAT5E）
Sプレート対応 埋込AVコンセント（HDMI対応）（ストレート型）
| 品番 | 色 | 希望小売価格 （税抜） |
|
|---|---|---|---|
 |
WND1201CW | セラミックホワイト | 3,000円 |
| WND1201B | ブラック | 3,100円 | |
| WND1201MCW | マットセラミックホワイト | 3,800円 | |
| WND1201MB | マットブラック | 3,900円 |
- 埋込AVコンセント（HDMI対応）（L型）は取付できません。
Sプレート 組合せ例
- ・用途に合わせて、1コモジュールとの組み合わせが可能です。
- ・プレートは、はめ込み式です。
- ・取付枠は、はさみ金具対応商品です。
プレート2コ用、スイッチ、コンセントの組み合わせ

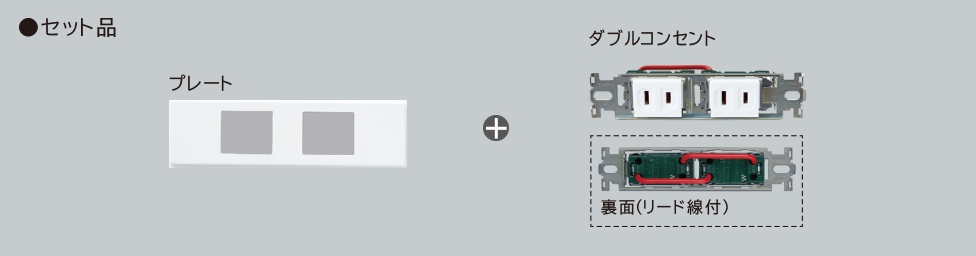

セット品
Sプレートとコンセント、取付枠がセットになったセット品です。
- はさみ金具は別売です。
接地ダブルコンセント（簡易扉付） セット品
水の飛沫やほこりが入りにくい簡易扉付構造になっています。
- 片刃挿入防止機能はありません。
| 品番 | 形状 | 希望小売価格 （税抜） |
|
|---|---|---|---|
 |
WN115215CW | セラミックホワイト （マット仕上げ） |
2,800円 |
 |
WN115215H | グレー （マット仕上げ） |
2,800円 |
 |
WN115215B | ブラック （マット仕上げ） |
3,300円 |
 |
WN115214CW | セラミックホワイト | 2,600円 |
ダブルコンセント セット品
| 品番 | 形状 | 希望小売価格 （税抜） |
|
|---|---|---|---|
 |
WN100215CW | セラミックホワイト （マット仕上げ） |
1,500円 |
 |
WN100215H | グレー （マット仕上げ） |
1,500円 |
 |
WN100215B | ブラック （マット仕上げ） |
2,000円 |
 |
WN100214CW | セラミックホワイト | 1,300円 |
寸法図・ご注意
寸法図（寸法表示単位：mm）
Sプレート
WCF8401・WCF8501
WCF8402・WCF8502
WCF8403・WCF8503
Sプレート組合わせ用取付枠
WCN3721
WCN3722
WCN3723
Sプレート 取付穴寸法図（寸法表示単位：mm）
| 1連 | 2連 | 3連 | |
|---|---|---|---|
| A寸法 | 71 |
116 |
161 |
ご注意
Sプレート施工上のご注意
- 注1）器具に指定された電線以外を絶対に使用しないでください。
誤って使用しますと発熱したり、接触不良を起こす原因になります。 - 注2）より線を半田仕上げしたままで結線しますと、発熱の原因となりますので絶対にしないでください。
- 注3）電線を差し込む場合は「ぐっと」奥まで1本ずつ確実に差し込んでください。
- 注4）石膏ボードに取り付ける場合は、必ずはさみ金具をご使用ください。
