EZ76A1

「油圧マルチシリーズ」専用アタッチメント。盤などの配管用穴あけがスピーディ。穴あけサイズに合わせて18種類の刃をご用意。

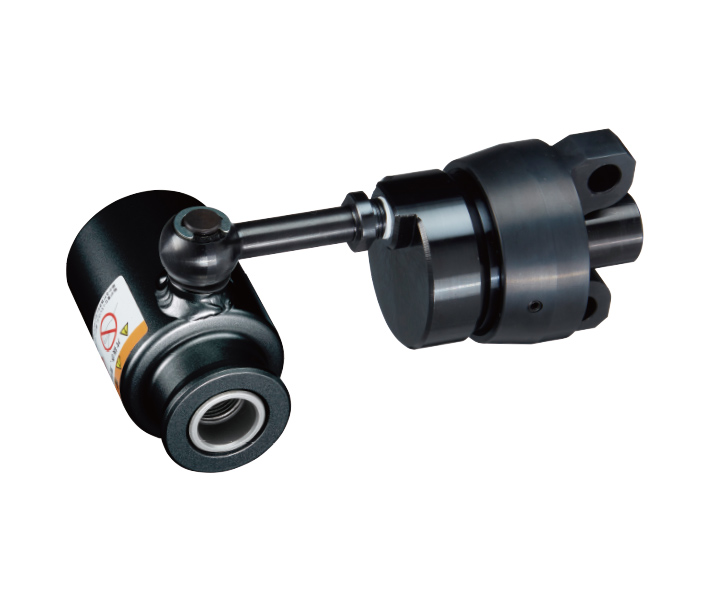

ノックアウトパンチ
EZ9X303
2019年9月発売

ギャラリー

  • ギャラリー01 ギャラリー01CLOSE
  • ギャラリー02 ギャラリー02CLOSE
  • ギャラリー03 ギャラリー03CLOSE
  • ギャラリー04 ギャラリー04CLOSE

商品特長

油圧マルチシリーズのアタッチメントに「ノックアウトパンチ」が新登場!盤などの配管用穴あけがスピーディ

盤などの配管用穴あけがスピーディ

盤などの配管用穴あけがスピーディ

油圧マルチの先端のアタッチメントを替えるだけ!

油圧マルチの先端のアタッチメントを替えるだけ!

使い方は簡単

1.下穴をあける

1.下穴をあける

2.ボルトにスリーブ・受刃を付けて下穴に差し込む

2.ボルトにスリーブ・受刃を付けて下穴に差し込む

3.ボルトに押刃を付ける

3.ボルトに押刃を付ける

4.スイッチをひく

4.スイッチをひく

穴あけサイズに合わせて18種類の刃をご用意

用途に合わせて最適なサイズのパンチカッターをお選びいただけます。

  • ※パンチカッターは別売です。
  • ※1品番につき、押刃1枚と受刃1枚がセットになっています。
穴あけサイズに合わせて18種類の刃をご用意

油圧マルチの先端のアタッチメントを換えるだけで「圧着」「圧縮」「切断」「打抜き」が可能。

油圧マルチの先端のアタッチメントを換えるだけで「圧着」「圧縮」「切断」「打抜き」が可能。

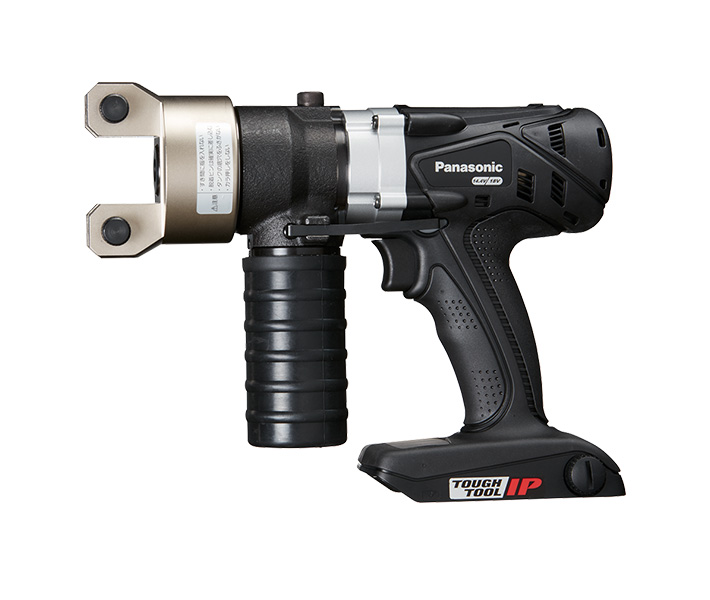

油圧マルチ本体(EZ46A4X-B)は別売です。

EZ46A4X-B

EZ46A4X-BCLOSE

EZ46A4X-B(黒)

<本体のみ>
<電池パック・充電器・アタッチメントは別売>

希望小売価格
228,200円(税抜)

仕様・能力

仕様(最大打ち抜き能力)

  板厚
鉄板SS400相当 3.2mm以下
ステンレス板SUS304相当 1.5mm以下

作業量

  18V 5.0Ah EZ9L54使用時 14.4V 5.0Ah EZ9L48使用時
薄鋼電線管用パンチカッター63
ステンレス板 厚さ1.5mm
約310本 約280本
厚鋼電線管用パンチカッター36
ステンレス板 厚さ1.5mm
約390本 約340本
厚鋼電線管用パンチカッター82
軟鋼 厚さ3.2mm
約130本 約110本

ご注意

  1. 1.ノックアウトパンチを油圧マルチ本体に装着するとき、フリーピンを確実に挿入してください。
  2. 2.ボルトはノックアウトパンチに完全にねじ込んでください。
  3. 3.押刃の底面からボルトが出ていない状態で打ち抜きしないでください。
  4. 4.ノックアウトパンチを人に向けたり、顔や手を刃物に近づけないでください。
  5. 5.打ち抜き作業中は打ち抜き部から目を離さないでください。
  6. 6.打ち抜き完了後はすぐにスイッチを止めてください。
  7. 7.抜きカスを素手で触らないでください。また、抜きカスは1回ごとに除去してください。

セット内容・価格

ノックアウトパンチ

EZ9X303

EZ9X303CLOSE

EZ9X303

希望小売価格
119,900円(税抜)

※パンチカッター、油圧マルチ本体は別売です。

付属品

パンチカッター

品名 品番 希望小売価格 薄鋼電線管用
(C・E管)
厚鋼電線管用
(G管)
下穴径(mm) 適合ボルト 適合スリーブ
呼び径 実径(mm) 呼び径 実径(mm)
薄鋼電線管用パンチカッター 15

EZ9X330

5,800円
(税抜)
15 φ17.9 - - φ11以上 3/8×3/4段付きボルト S
薄鋼電線管用パンチカッター 19

EZ9X331

6,000円
(税抜)
19 φ20.0 - - φ11以上 3/8×3/4段付きボルト S
薄鋼電線管用パンチカッター 25

EZ9X332

6,500円
(税抜)
25 φ26.3 - - φ11以上 3/8×3/4段付きボルト S
薄鋼電線管用パンチカッター 31

EZ9X333

7,300円
(税抜)
31 φ32.7 - - φ20以上 3/4ボルト SS+S
薄鋼電線管用パンチカッター 39

EZ9X334

8,600円
(税抜)
39 φ39.0 - - φ20以上 3/4ボルト S
薄鋼電線管用パンチカッター 51

EZ9X335

10,600円
(税抜)
51 φ51.7 - - φ20以上 3/4ボルト S
薄鋼電線管用パンチカッター 63

EZ9X336

15,000円
(税抜)
63 φ64.4 - - φ20以上 3/4ボルト S
薄鋼電線管用パンチカッター 75

EZ9X337

20,000円
(税抜)
75 φ77.1 - - φ20以上 3/4ボルト 不要
厚鋼電線管用パンチカッター 16

EZ9X338

6,300円
(税抜)
- - 16 φ21.9 φ11以上 3/8×3/4段付きボルト S
厚鋼電線管用パンチカッター 22

EZ9X339

6,800円
(税抜)
- - 22 φ27.4 φ20以上 3/4ボルト SS+S
厚鋼電線管用パンチカッター 28

EZ9X340

7,300円
(税抜)
- - 28 φ34.2 φ20以上 3/4ボルト SS+S
厚鋼電線管用パンチカッター 36

EZ9X341

8,800円
(税抜)
- - 36 φ42.8 φ20以上 3/4ボルト S
厚鋼電線管用パンチカッター 42

EZ9X342

9,900円
(税抜)
- - 42 φ48.7 φ20以上 3/4ボルト S
厚鋼電線管用パンチカッター 54

EZ9X343

13,500円
(税抜)
- - 54 φ60.5 φ20以上 3/4ボルト S
厚鋼電線管用パンチカッター 70

EZ9X344

19,500円
(税抜)
- - 70 φ76.0 φ20以上 3/4ボルト 不要
厚鋼電線管用パンチカッター 82

EZ9X345

23,000円
(税抜)
- - 82 φ88.8 φ20以上 3/4ボルト 不要
厚鋼電線管用パンチカッター 92

EZ9X346

33,000円
(税抜)
- - 92 φ102.5 φ20以上 3/4ボルト 不要
厚鋼電線管用パンチカッター 104

EZ9X347

37,000円
(税抜)
- - 104 φ115.2 φ20以上 3/4ボルト 不要
  • ※1品番につき、押刃1枚と受刃1枚がセットになっています。

オプション

商品画像 品名 品番 希望小売価格

ボルト(3/8×3/4)

ボルト(3/8×3/4)

EZ9X303L7101

3,000円(税抜)

ボルト(3/4)

ボルト(3/4)

EZ9X303L7201

2,600円(税抜)

スリーブ(S)

スリーブ(S)

EZ9X303M7101

1,600円(税抜)

スリーブ(SS)

スリーブ(SS)

EZ9X303M7201

1,600円(税抜)

アルミケース アルミケース

EZ9673

25,000円(税抜)
