FDUシリーズ壁据置型調光装置

閉じる
多彩な照明器具を使った調光に適合する壁据置型の調光装置。

1面で最大42回路の調光回路を搭載できる壁据置型の調光装置です。列盤にすることでさらに多くの回路の搭載が可能です。

多彩な照明器具を使った調光に適合

  • 多彩な照明器具を使った調光に適合のイメージ画像
  • 当社製の連続調光が可能な全ての照明器具に対応します。
    【調光可能な照明器具】

    • 当社製信号線式連続調光型LED照明器具
    • 当社製位相制御式連続調光型LED照明器具
    • 当社製連続調光インバータ照明器具
    • 白熱灯、電子ダウントランス用器具

1面で最大42回路の調光回路を搭載

1面で最大42回路の調光回路を搭載。列盤にすることでさらに多くの回路が搭載できます。
また、「シーンマネージャーG」の外部連動インターフェースなどのオプション品を搭載することができ、多くの機能をひとつの調光装置にまとめることが可能です。

制御ブロックでソフトパッチングや温度異常上昇監視などが可能

調光装置内部の制御ブロックにさまざまな機能が備わっています。

  • 操作器の各フェーダと調光回路の割り付け(ソフトパッチング)
  • 調光ユニットの温度が異常上昇した場合に出力停止と警報ブザーの鳴動
  • 作業灯の設定・操作
  • 「シーンマネージャーG」操作器・アクセサリ・インターフェースの制御
  • 手元操作による全回路の直点灯

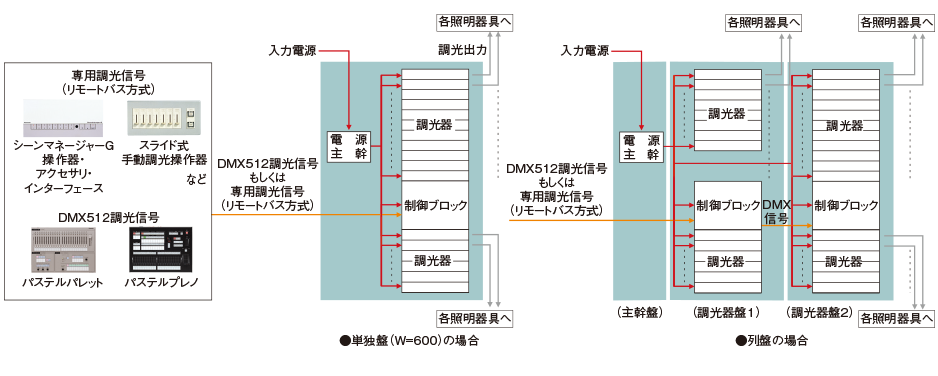

システム構成図

システム構成図

基本仕様

入力電源 単相3線 AC100V/200V 50/60Hz
調光対象負荷 信号線式連続調光型LED照明器具
(起動方式LD・LZ・LA・LT・LR)(AC100V/200V)
連続調光用PC・Hfインバータ照明器具
(起動方式EDH・EYH・PD・PX・PY・WX)(AC100V/200V)
白熱灯(AC100V) 当社指定ダウントランス器具含む
調光可能負荷容量 信号線式連続調光型LED照明器具
(起動方式LD・LZ・LA・LT・LR)、
PC・Hfインバータ照明器具
(起動方式EDH・EYH・PD・PX・PY・WX)用:
照明器具入力電流の合計16Aまで
調光回路 1回路あたり
白熱灯用20AT16型:40W~1600W AC100V
白熱灯用30AT20型:40W~2000W AC100V
白熱灯用40AT30型:40W~3000W AC100V
※調光ユニットの種類により、盤1面あたりの実装置が異なります。
別途お問い合わせください。
調光制御信号 DMX512(1990)信号×1系統
および 専用調光信号(リモートバス方式)×1系統
注)アナログ信号操作器と接続することはできません。
操作部 プレジャーΣ、パステルプレノ等DMX512出力調光操作卓
シーンマネージャーG操作器・スライド式手動操作器・操作選択押ボタン付
手動操作器(リモートバス方式)
押ボタン操作器
注)アナログ信号操作器と接続することはできません。
調光特性 JATET-A(2.3乗)特性 (白熱灯用)
函体塗装色 日塗工番号:E22-90B 5分ツヤ
マンセル記号:2.5Y9/1(参考値)
周囲環境 周囲温度:0~40℃ 相対湿度:45%~85%(ただし、結露しないこと)
  • 電源は、三相4線式も対応することができます。(ただし三相3線は対応できません)

調光装置制御部機能

ソフトパッチング機能 操作器の各チャンネルと調光回路の接続設定が可能
温度異常上昇監視機能 調光ユニットの温度が異常上昇した場合、回路出力の停止および警報ブザー鳴動、異常LEDの点灯を行う
作業灯
操作機能
専用調光信号線上にボタン操作器を接続することにより、作業灯ON/OFF操作が可能
シーンマネージャーG機能 シーンマネージャーG操作器やアクセサリ・インターフェースを接続することができ、シーン記憶機能や自動演出機能を行うことが可能(部屋制御の詳細は、シーンマネージャーGのシステム基本仕様をご覧ください。)
直点灯機能 制御ブロックの手元操作設定により、全ての回路を直点灯させることが可能
  • 注1)電源は単相3線用です。また、三相4線にも対応できます。三相3線は使用できません。
  • 注2)調光装置はトライアック、チョークコイルなどの電子部品を内蔵しています。これらから熱が発生し、装置内の温度が上昇します。通風の良い環境に設置してください。また、通風口をふさぐようなものを置かないでください。
  • 注3)調光回路、直回路の実負荷容量は、負荷MCB表示値の80%以下としてください。
  • 注4)調光回路の実負荷容量は、各調光ユニットの銘板に記載された定格をお守りください。
  • 注5)調光可能な蛍光灯器具には、調光専用蛍光灯(起動方式DH)、PC・Hfインバータ照明器具(起動方式EDH・EYH・PD・PX・PY・WX)があり、それぞれ専用の調光ユニットが必要です。器具の種類を確認の上、適合する調光装置をお選びください。
  • 注6)低電圧トランス用器具の調光は、当社指定のダウントランスと灯具の組み合わせに限ります。
  • 注7)起動方式LA・LT・LH・LX・LYは、調光信号による消灯後も薄暗く発光する場合があります。演出用途でご使用の場合はご注意ください。
  • 注8)起動方式LH・LX・LY・WXは、初期照度補正機能により調光操作器のレベル設定部(ボタン、ツマミ)で調光できる範囲が狭くなります。レベル設定部(ボタン、ツマミ)の下限・上限域では操作しても明るさは変わりません。
  • ◯工場在庫品
  • 受受注品

  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包
