モジュール機構により、設置環境に適した配光を実現。
台数を減らすことにより、ライフサイクルコストの軽減が可能です。

光束や配光のバリエーションが豊富で、一般道路から高速道路まで広く使用されているLEDトンネル照明器具です。高耐久性で長寿命。台数削減、節電でライフサイクルコストの削減が可能です。

豊富なバリエーションで一般道路から高速道路まで対応

入口照明から基本照明までLEDでフルラインアップ。
豊富な配光バリエーションで一般道路から高速道路のさまざまな設置環境に対応します。

交通量の少ない一般道路に
高速道路に
交通量の多い一般道路に
交通量の少ない高速道路に
交通量の多い高速道路に

先行車を明るく照射する「プロビーム照明方式」にも対応しています。

商品ラインアップを見る

解体が容易な構造の環境配慮型 高耐久性の本体で長期使用が可能

長寿命化

約10年後に給電部品ユニットのみ補修交換

鉛フリー化

[インバータなどのはんだ]無鉛はんだを使用
[器具内電線]鉛フリー電線を使用

クロムフリー化

[塗装・表面処理など]六価クロム処理に代わる表面処理を採用

  1. 光束維持率80%で90000時間の長寿命光源
  2. ステンレス鋼板(SUS304)を採用し優れた耐食性能
  3. 解体容易な構造で省資源化を実現

商品ラインアップを見る

3400lm~41400lmまでの豊富な光束バリエーション

基本照明の平均路面輝度 0.75cd/㎡~大光束の入口照明までトンネルの条件に適した光束の選択が可能です。

高耐久性で長寿命。台数削減、節電でライフサイクルコストの削減が可能

【基本照明】平均路面輝度0.75cd/㎡|千鳥

性能比較

  • 設計速度40km/h・トンネル延長500m・交通量による低減あり
従来品【NX35】
(KWL035B)
LEDトンネル照明器具
(KWE0410BL-K03)
光源寿命 9,000時間

90,000時間

10倍

取付間隔 15.2m

25.9m

約10.7m広い

取付台数 33台

20台

13台削減

消費電力/台 57W

24.5W

約57%減

  • 平均消費電力(初期光束補正機能による平均値)200Vでの値です。
  • 設計速度40km/h・トンネル延長500m・交通量による低減あり
LEDトンネル照明器具
(KWLE039BL-B1)
LEDトンネル照明器具
(KWE0410BL-K03)
光源寿命 90,000時間 90,000時間
取付間隔 24.4m

25.9m

約1.5m広い

取付台数 21台

20台

1台削減

消費電力/台 29.4W

24.5W

約57%減

  • 平均消費電力(初期光束補正機能による平均値)200Vでの値です。

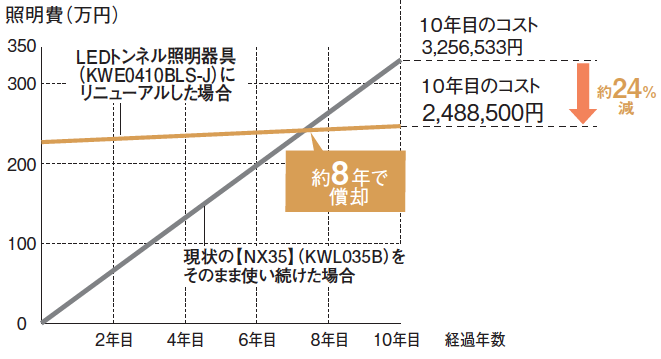

10年間トータルコスト(税抜)

設計速度40km/h・トンネル延長500m・交通量による低減あり

現状の【NX35】(KWL035B)をそのまま使い続けた場合と、
              LEDトンネル照明器具(KWE0410BL-K03)にリニューアルした場合とでは10年目のコストで2,488,500円の差が出ます。リニューアルすると10年目で約24%減のコスト節約ができます。

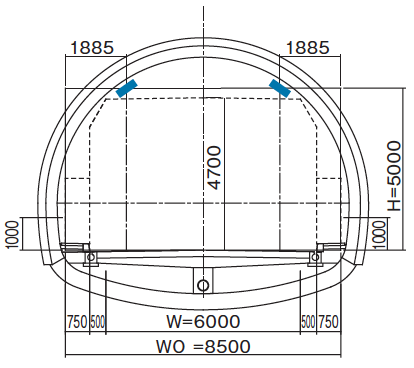

トンネル断面図

試算条件/保守率 0.7・輝度均斉度 UO=0.4以上・相対閾値増加TI 15%以下・壁面輝度比 1:0.6以上
初期設備費(LEDトンネル照明器具のみ)および10年間の電力費、維持費を含む・入口照明は考慮していません。

光束上限値を80~100%の間で調整可能

80~100%まで2.5%間隔で光束上限値を調整できる機能で、空間の明るさを適正に抑え、節電を図ることができます。

きめ細かな調光でさらに節電

トンネルの規模に合わせて明るさの調節が可能です。

基本照明器具

出力
パターン 100% ー 50% ー 25%
100% ー 50% ー 32%
100% ー 50% ー 37%
100% ー 50%
100% ー 50% ー 44%
100% ー 63%
100% ー 75%

入口照明器具

出力
パターン 100% ー 75% ー 50% ー 25%

商品ラインアップを見る

商品一覧

基本照明

基本照明の商品イメージ

入口照明

入口照明の商品イメージ
  • S先端技術・優れたデザイン性などを持ち合わせた商品群です。
  • V省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
  • L長寿命・省電力のLEDを主照明にした、高品質、快適性、先進性を備えた商品群です。

  • ◎常備在庫品
  • ◯工場在庫品
  • 受受注品

  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包

  • Gグリーン購入法適合商品です。
