高い演色性とムラの少ない光で看板・サインを美しく照射します。

品番選定ツール

看板照明のおすすめ器具検索と
配光シミュレーションができます。

看板を美しく照らし宣伝・集客効果を高めるパナソニックのLED照明器具です。看板を外から照らす外照式で、明るさと配光の品揃えを充実。幅広いサイズに対応します。

看板サイズに応じた明るさと配光を品揃え

水銀灯250形相当や中角タイプ配光をラインアップ。推奨看板高さは広角タイプ配光で2~4m、中角タイプ配光は4~6mまで対応可能です。

サイズ別おすすめ設計例

看板サイズ:4000×8000mm
器具角度51°・光軸71°

水銀灯250形/CDM-TD150形相当:3台
500 lx設計/保守率:1.00

  • 別置
  • 内蔵
  • 広角
看板サイズ:3000×6000mm
器具角度48°・光軸68°

水銀灯250形/CDM-TD150形相当:2台
500 lx設計/保守率:1.00

  • 1000 lx設計の場合:水銀灯250形/CDM-TD150形相当を2台使用してください。
  • 別置
  • 内蔵
  • 広角
看板サイズ:2000×5000mm
器具角度35°・光軸55°

水銀灯100形/CDM-TD70形相当:2台
500 lx設計/保守率:1.00

  • 1000 lx設計の場合:水銀灯250形/CDM-TD150形相当を2台使用してください。
  • 別置
  • 内蔵
  • 広角
看板サイズ:4000×8000mm
器具角度52°・光軸72°

水銀灯400形相当:5台
1000 lx設計/保守率:1.00

  • 1000 lx設計の場合:水銀灯250形/CDM-TD150形相当を2台使用してください。
  • 別置
  • 内蔵
  • 広角

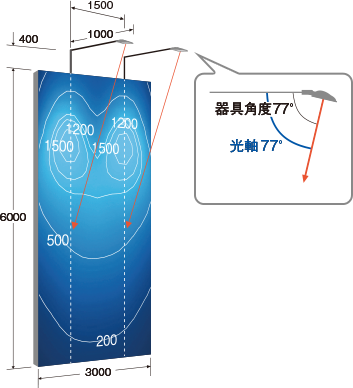

看板サイズ:6000×3000mm
器具角度77°・光軸77°

水銀灯400形相当:2台
500 lx設計/保守率:1.00

  • 1000 lx設計の場合:水銀灯400形相当を3台使用してください。
  • 別置
  • 中角

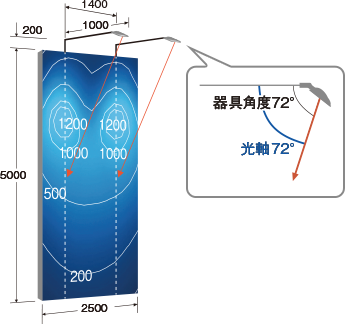

看板サイズ:5000×2500mm
器具角度72°・光軸72°

水銀灯200形/CDM-TD150形・70形相当:2台
500 lx設計/保守率:1.00

  • 1000 lx設計の場合:水銀灯250形/CDM-TD150形相当を3台使用してください。
  • 別置
  • 中角

電源別置により軽量・コンパクト化を実現

CDM-TD150形器具とLEDスポットライト水銀灯250形/CDM-TD150形相当との比較

CDM-TD150形器具 YA52882K
(2015年生産終了品)

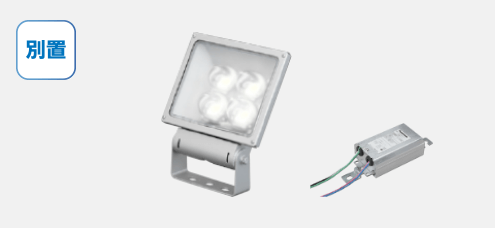

LEDスポットライト電源別置型
(水銀灯250形/CDM-TD150形相当)
スポットライトXY6830 LE9 + NNY28485
使用器具 器具寸法図 器具寸法図
質量 灯具

2.0kg

2.3kg(フランジ除く)

同等

別置電源
(安定器)
電源ユニット寸法図

5.7kg

電源ユニット寸法図

0.97kg

コンパクト・軽量

消費電力

175W

73.4W

約58%減

照度分布図 水平面照度分布図 水平面照度分布図
平均照度

572lx

581lx

同等

均斉度(最小/平均)

0.05

0.20

光ムラ抑制

さまざまな用途にオプションの組合せで対応可能

看板・壁面取付

灯具との組合せ例

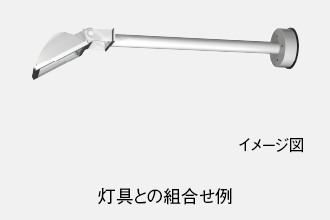

■ LEDスポットライトサイン用アーム

別置・内蔵
灯具との組合せ例

■ LEDスポットライトサイン用フランジ

別置・内蔵

■ LEDスポットライトサイン用フランジ付アーム

別置

コンクリート柱取付

灯具との組合せ例

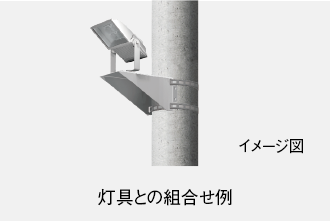

■ コンクリート柱取付金具(1灯用)

別置・内蔵

ポール取付

灯具との組合せ例

■ LEDスポットライト駐車場用(1灯用)

内蔵

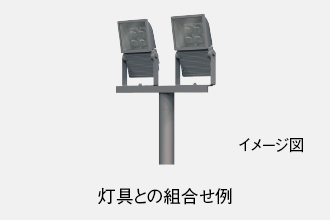

■ LEDスポットライト駐車場用(2灯用)

内蔵
灯具との組合せ例

■ LEDスポットライト駐車場用(1灯用)

内蔵

■ LEDスポットライト駐車場用(2灯用)

内蔵

電源線の結線スペースを設けることで、配線をスッキリ収納

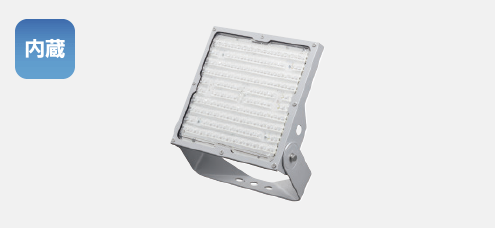

  • 内蔵

    灯具内に結線スペースがあり、
    電源線と送り線が収納可能です。

    電源内蔵型の配線イメージ図
  • 別置

    灯具内に結線スペースがあります。

    電源別置型の配線イメージ図

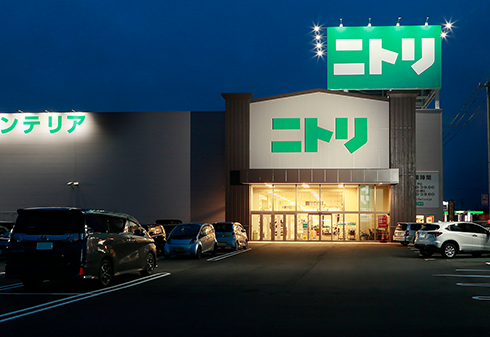

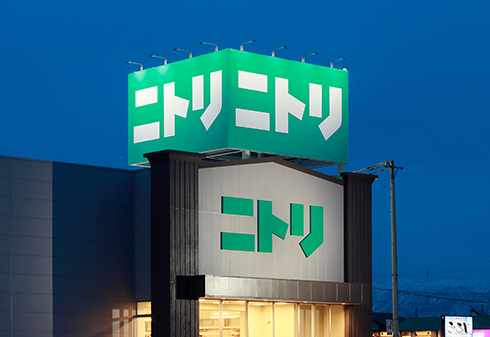

ニトリ富山店

ニトリ

商品一覧

電源別置型

  • シルバーメタリック
  • ミディアムグレーメタリック

広角配光タイプ

明るさから選ぶ

  • シルバーメタリック
  • ミディアムグレーメタリック

中角配光タイプ

明るさから選ぶ

電源内蔵型

  • シルバーメタリック
  • ミディアムグレーメタリック

広角配光タイプ

明るさから選ぶ

  • S先端技術・優れたデザイン性などを持ち合わせた商品群です。
  • V省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
  • L長寿命・省電力のLEDを主照明にした、高品質、快適性、先進性を備えた商品群です。

  • ◎常備在庫品
  • ◯工場在庫品
  • 受受注品

  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包

  • Gグリーン購入法適合商品です。
