LED街路灯【電源別置型】 「KAELUMINA(カエルミナ)」

灯具部の交換でLEDリニューアル水銀灯からの交換に適した街路灯

水銀灯からのリニューアルに適した街路灯です。灯具と電源ユニットの置き換えにより簡単施工でLEDへの交換ができます。既設ポールの先端形状にフレキシブルに対応でき、現地調査の手間が省けます。

灯具部の交換だけでリーズナブルにLEDリニューアル

カエルミナは既設ポールを活用し、灯具部の交換でLEDリニューアルできる街路灯です。
灯具ごとの交換なので、光源のみの交換よりも安心してご使用いただけます。※1

  • 1 灯具に適合した電源ユニットとセットで交換してください。

HIDランプをLEDランプに交換するだけのリニューアルは注意が必要です。

  • LEDランプへの交換は照明器具など※2との組合せの確認が必要です。
  • 既存の照明器具※2に適合していないLEDランプなどへ交換し不具合(感電・焼損・落下などの事故)が生じても、既存器具の製造時業者は、その責任を負うことができません。
  • 長期間使用した照明器具など※2に、そのままLEDランプを取り付けてさらに長期間使用するのは危険です。
  • 2 ここでいう"照明器具"は、制御装置非内蔵形LEDランプの場合、照明器具または制御装置の両方を指す。
    (一社)日本照明工業会パンフレットより引用

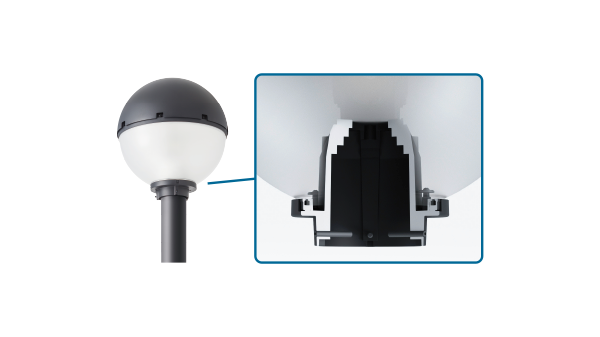

既設ポールの先端径にフレキシブルに対応

丸型ポールヘッドタイプ

水銀灯400形・300形/250形・200形相当

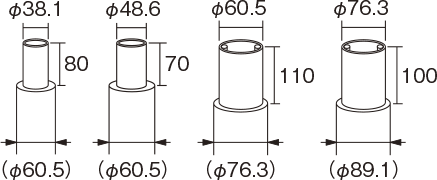

■既設ポール先端径

先端ストレートタイプ
先端ストレートタイプ図面
先端アダプタタイプ
先端アダプタタイプ図面

水銀灯100形相当

■既設ポール先端径

先端ストレートタイプ
先端ストレートタイプ図面
先端アダプタタイプ
先端アダプタタイプ図面
  • 先端径□90の場合、図番:DD050180-Qにて組み合わせが可能です。

丸型キャンチレバータイプ

水銀灯400形・300形/250形・200形/100形相当

■既設ポール先端径

先端ストレートタイプ
先端ストレートタイプ図面
先端アダプタタイプ
先端アダプタタイプ図面

角型ポールヘッドタイプ
角型キャンチレバータイプ

■既設ポール先端径

角ポール
先端ストレートタイプ図面

Pointポールの腐食度合いの調査を十分に行った上で取り付け願います。

  • 上記以外の既設ポールと組み合わせる場合は、別途アダプタが必要になりますのでご確認願います。
  • 先端径□90の場合、図番:DD050180-Qにて組み合わせが可能です。

水銀灯と比べて同じ明るさで約81%(※4)の節電が可能

  • 4 LEDモールライト水銀灯250形相当と水銀灯250形との比較

水銀灯を継続使用した場合と「灯具」をLEDにリニューアルした場合の比較

使用器具 水銀灯250形
(モールライトXY3930〈2016年9月末生産終了品〉)
LEDモールライト KAELUMINA
(モールライトXY7670LE9
水銀灯250形(モールライトXY3930〈2016年9月末生産終了品〉) 使用器具の画像 LEDモールライト KAELUMINA(モールライトXY7670LE9) 使用器具の画像
水平面
照度分布図
水銀灯250形(モールライトXY3930〈2016年9月末生産終了品〉)の水平面照度分布図
LEDモールライト KAELUMINA(モールライトXY7670LE9)の水平面照度分布図
消費電力

260W

50W

約81%減

演色性

Ra40

Ra70

向上

光源寿命

12,000時間

40,000時間

約3倍

価格※6

100,000円

灯具+電源ユニット

  • 「カエルミナ」の灯具はオフブラックです。
  • ポールの色をお確かめのうえ、ご採用ください。

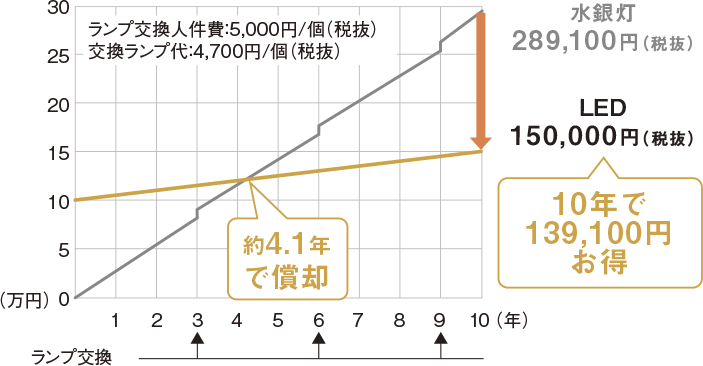

10年後のトータルコストの目安

水銀灯とLEDのコスト比較グラフ
  • 初期設備費/
    LEDモールライト水銀灯250形相当/灯具(NNY22660)78,000円+電源ユニット(NNY28548 LE9)22,000円=100,000円(税抜)価格にポールは含まれておりません。
  • 試算条件/
    新電力料金目安単価:25円/kWh(税抜)【家電公正取引協議会が発出した「新電力料金目安単価27円/kWh(税込/一般家庭用)」から消費税相当額8%を抜いた金額で算出しております。】年間点灯時間:4,000時間(水銀灯は3年毎に定期交換とする)

高効率配光

下方配光で効率よく路面を照らし、同時に遮光板なしで光害も抑制します。

上方光束比20%以上
上方光束比5%以下

光害を抑制
路面は同等の明るさ

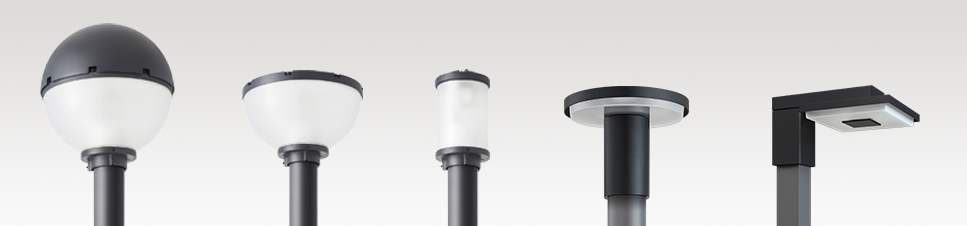

豊富な形状・デザイン

さまざまな形状の灯具や豊富なデザインのカバー(オプション)を 新たにラインアップ。公園・広場や街中など、さまざまな景観に溶け込みます。


設置場所

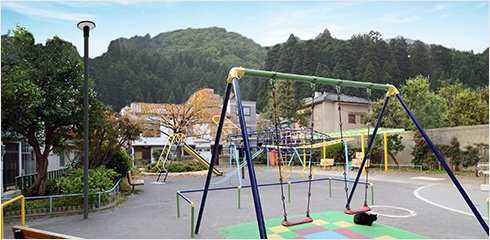

公園・広場に

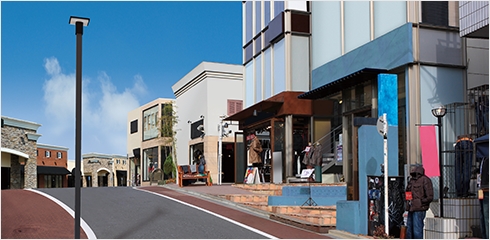

商店街などに

LED灯具+電源ユニットを60,000円※~ラインアップ

  • 丸型ポールヘッドタイプ 水銀灯100形相当の場合

丸型タイプ

基本灯具 ポールヘッド キャンチレバー キャンチレバー
ポールヘッド基本灯具イメージ キャンチレバー基本灯具1灯イメージ キャンチレバー基本灯具2灯イメージ
+
オプション
(積雪対策/防鳥)
ポールヘッド オプションデザイン キャンチレバー1灯 オプションデザイン キャンチレバー2灯 オプションデザイン

角型タイプ

基本灯具 ポールヘッド キャンチレバー キャンチレバー
ポールヘッド基本灯具イメージ キャンチレバー基本灯具1灯イメージ キャンチレバー基本灯具2灯イメージ
+
オプション
(積雪対策/防鳥)
ポールヘッド オプションデザイン キャンチレバー1灯 オプションデザイン キャンチレバー2灯 オプションデザイン
+
オプション
(和風)
ポールヘッド オプション(和風)デザイン キャンチレバー1灯 オプション(和風)デザイン キャンチレバー2灯 オプション(和風)デザイン

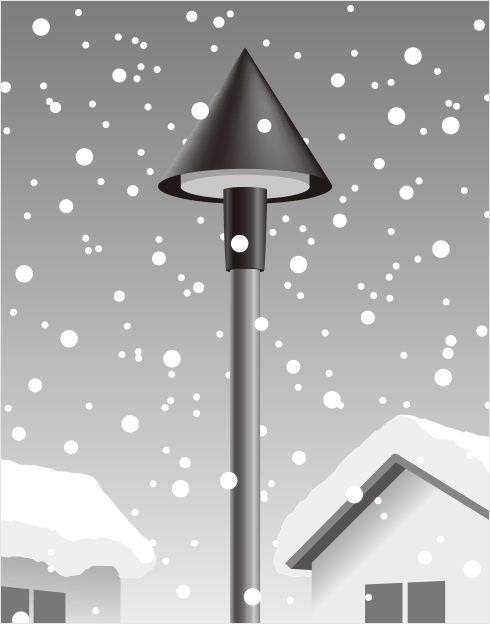

■積雪対策

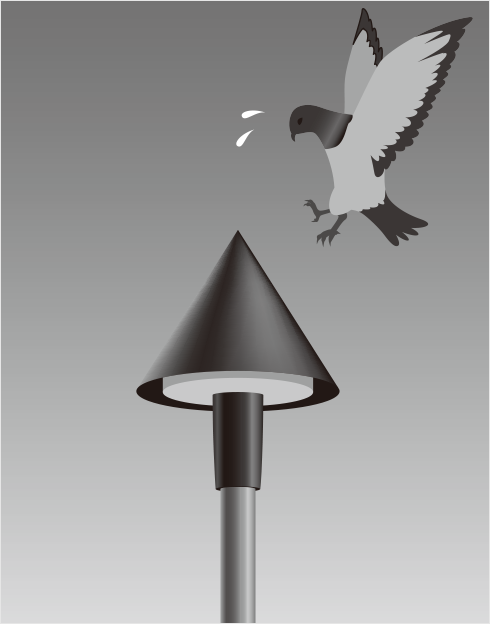

■防鳥

■電源ユニット

写真:電源ユニット
収納可能ポール内径 : φ105

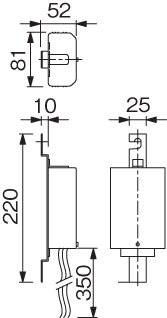

電源ユニットの寸法図

水銀灯400形相当用

NNY28549 LE9 V

◯希望小売価格:25,000円(税抜)

【仕様】

  • 入力電圧:AC100~242V
  • 重970g

水銀灯250形相当用

NNY28548 LE9 V

◯希望小売価格:22,000円(税抜)

【仕様】

  • 入力電圧:AC100~242V
  • 重970g

水銀灯100形相当用

NNY28547 LE9 V

◯希望小売価格:18,000円(税抜)

【仕様】

  • 入力電圧:AC100~242V
  • 重970g

商品一覧

丸型ポールヘッドタイプ

明るさから選ぶ

丸型キャンチレバータイプ

明るさから選ぶ

角型ポールヘッドタイプ

明るさから選ぶ

角型キャンチレバータイプ

明るさから選ぶ

  • S先端技術・優れたデザイン性などを持ち合わせた商品群です。
  • V省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
  • L長寿命・省電力のLEDを主照明にした、高品質、快適性、先進性を備えた商品群です。

  • ◎常備在庫品
  • ◯工場在庫品
  • 受受注品

  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包

  • Gグリーン購入法適合商品です。
