LED街路灯【人感センサ・タイマー調光機能付】

人感センサで「安全・安心・快適」タイマー調光で賢く節電!

人感センサによりひとを検知すると明るく、ひとがいないときは調光して節電。
深夜はタイマー調光で、明るさを抑える機能付で賢く節電ができます。

人を検知すると100%点灯、安心・快適と節電を両立

景観に溶け込む薄型でミニマルなフォルム。人を検知すると100%点灯、人がいない時は段調光し、安心と快適を両立しながらかしこく節電します。

全周配光タイプ フロント配光タイプ ワイド配光タイプ
全周配光タイプ センサ検知範囲イメージ画像

器具の存在を抑えた薄型・ミニマルデザイン。
全方向に拡がる配光で空間を広範囲に照射。

フロント配光タイプ センサ検知範囲イメージ画像

後方への光害に配慮したフロント配光タイプ。

ワイド配光タイプ センサ検知範囲イメージ画像

横長に拡がるワイド配光で通路などを効率よく照射。

水銀灯400形相当 特におすすめ 特におすすめ 特におすすめ
水銀灯250形相当 特におすすめ 特におすすめ 特におすすめ
水銀灯100形相当 特におすすめ - 特におすすめ

LED&センサ調光で「徹底節電」

LED器具にセンサ調光を組み合わせて徹底節電。
水銀灯250形器具と比較して消費電力は約10分の1に。

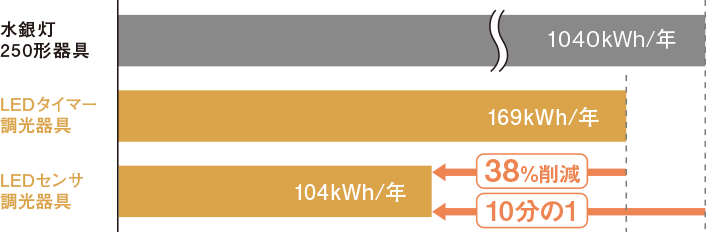

LEDセンサ調光器具との年間消費電力比較イメージ LEDタイマー調光器具より38%削減、水銀灯250形器具の約10分の1。

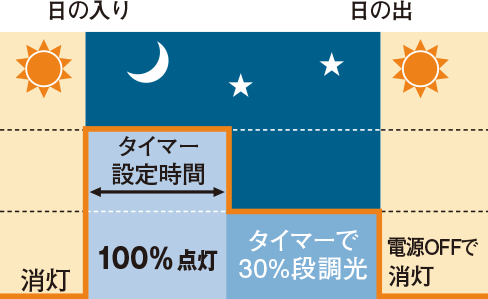

タイマー調光動作例

タイマー調光の動作イメージ

年間点灯時間4000時間(1日当たり約11時間)

[夜間] 点灯開始~6時間後 100%点灯

[深夜] 6時間後~消灯(約11時間後)30%段調光

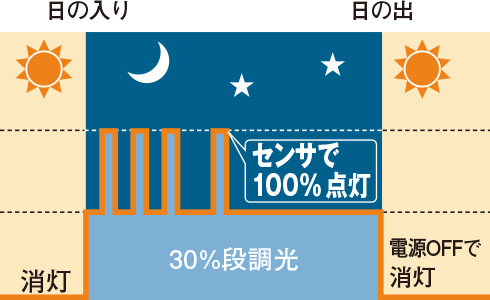

センサ調光動作例

センサ調光の動作イメージ

年間点灯時間4000時間(1日当たり約11時間)

[夜間・深夜] 点灯開始~消灯(約11時間後)30%段調光

[センサ点灯] 点灯開始~6時間後 5分間のうち1分間、センサ検知による100%点灯運用を想定

電波式センサ・器具内蔵タイマー動作時

点灯後、設定時間が経過するとタイマーが働き段調光で節電。
段調光中もセンサ検知により一定時間100%点灯させます。

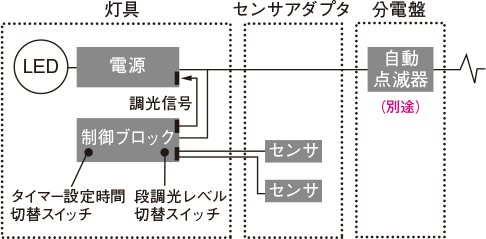

■ブロック構成例

ブロック構成画像

センサ非検知時(待機点灯時)の段調光レベルと、センサ検知時の100%点灯保持時間を、器具内のスイッチで選択できます。

【段調光レベル】

・50%・30%・0%

【点灯保持時間】※

・10秒間・1分間

※センサ検知してから100%点灯を保持する時間

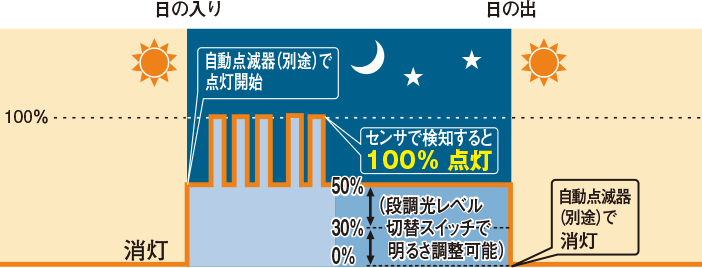

■動作

ブロック構成画像
  • 上図の動作パターンは、点灯開始から30%段調光した場合の動作です。
  • 器具内の切替スイッチで、点灯開始から段調光(センサ調光)開始までの時間を、1分後、4時間後、6時間後、8時間後の切り替えが可能です。
  • 段調光レベルは器具内の切替スイッチで50%、30%、0%(消灯)の切り替えが可能です。
  • 点灯から1分間は100%点灯します(常時段調光の場合)。

センサ調光で「安全・安心・快適」

通常時(非検知時)は調光点灯

  • 周辺への光害抑制
  • 誘虫性の低減

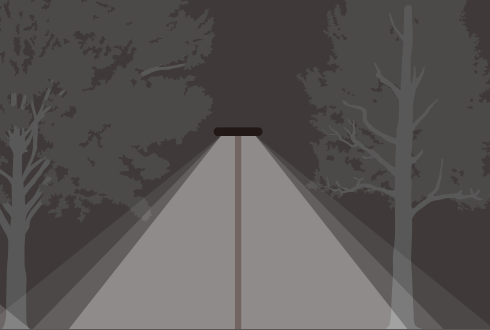

通常時(非検知時)の調光点灯イメージ

人を検知すると100%点灯

  • 必要な明るさを確保
  • 犯罪抑止

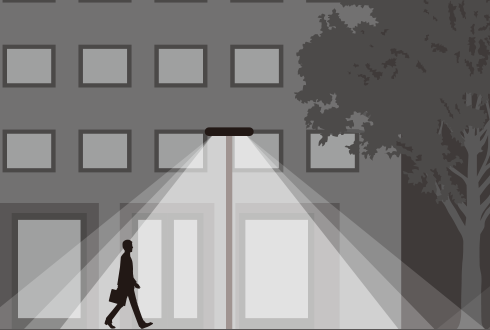

人を検知した時の100%点灯イメージ

■センサ検知性能について

  • 人の移動や低速で走行する車両など動体を検知するセンサです。
  • 周囲の気温の変化にかかわらず検知が可能ですので、夏場など気温が体温に近づいた時でも検知性能に影響はありません。
  • 検知範囲は人の移動速度、進行方向、器具の取付高さにより多少変化します。
    記載の検知範囲はあくまで目安としてお考えください。
  • 検知範囲に動体があると、人がいなくても検知することがあります。

    • 降雨、降雪・噴水、池、川などの水の動きのあるもの
    • 木や枝葉の揺れ、落ち葉
    • 自動販売機
    • エアコン室外機、換気扇などの可動部位
    • 他光源の点灯時
    • 電線の揺れ
    • 旗やのぼりなどの動きのあるもの
    • 犬や猫などの小動物や虫 など
  • 降雨、降雪の場合はセンサ検知し、100%点灯の状態となります。
    (降雨量が少ない場合や、雨の降り方によっては、調光状態となる場合もあります。)
  • また、上記動体がある場合や、設置環境により、検知範囲が狭まる場合があります。
  • センサからの電波を遮蔽する障害物がある場合は、対象物を検知できない場合があります。

■センサ検知範囲について

  • センサの検知範囲は高さ4.5mに設置した場合、下記の通りとなります。

    • ポールを中心に半径15mの円形エリア(全周配光タイプの場合)
    • 器具照射方向に幅20m×奥行き10mの長方形エリア(フロント配光タイプの場合)
    • ポールから左右に各20m(長手方向)×5m(幅)のエリア(横長配光タイプの場合)

    ただし、図に示す検知範囲の外側にも達している電波もありますので、検知範囲外の人なども検知することがあります。

  • センサの検知範囲と、器具配光の範囲とは異なります。
  • センサは、動体(移動スピード0.5~2m/sec)を検知するため、検知範囲内でも静止している場合や動きの小さい場合には検知しないことがあります。また高速で通過する物体については検知しないことがあります。
  • この器具(センサ)は動体を検知するため、検知範囲内に下記の機器や動体などがある場合、検知して100%点灯となり、期待通りの節電効果が得られないことがありますので、動体がある方向へのセンサ設置は避けてください。

    (例)

    • 噴水、池、川などの水の動きのあるもの
    • 木や枝葉の揺れ、落ち葉
    • 自動販売機
    • エアコン室外機、換気扇などの可動部位
    • 検知範囲内の照明器具(銅鉄安定器内蔵品)
    • 検知範囲内にある電線の揺れ
    • 検知範囲内にある旗やのぼりなどの動きのあるもの
    • 動体人体以外の小動物の動き(虫も含む)また、上記の動体により人の検知範囲が狭くなることがあります。
  • 特に下表に示す機器は、センサから距離を取って回避してください。
  • 振動の強い場所ではまれに揺れを検知し100%点灯となり、期待通りの節電効果が得られない場合があります。
  • センサからの電波を遮蔽する障害物がある場合は、検知できない場合があります。
対象機器 隔離距離
換気扇
エアコン室外機
換気扇・エアコン室外機から直線で10m以上離して器具を設置してください。
自動販売機 自動販売機から直線で5m以上離して器具を設置してください。
旗・のぼり 器具から10m以上離して設置してください。

※換気扇・エアコン室外機は上表の隔離距離を取った場合でも、その動作(回転、振動など)によって検知する場合があります。

商品一覧

全周配光タイプ

明るさから選ぶ

フロント配光タイプ

明るさから選ぶ

ワイド配光タイプ

明るさから選ぶ

  • S先端技術・優れたデザイン性などを持ち合わせた商品群です。
  • V省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
  • L長寿命・省電力のLEDを主照明にした、高品質、快適性、先進性を備えた商品群です。

  • ◎常備在庫品
  • ◯工場在庫品
  • 受受注品

  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包

  • Gグリーン購入法適合商品です。
