水中に没して使用できる照明器具

水中に没して使用できる照明器具です。噴水・池、人工の川、水盤など、水辺の光の演出に適しています。

使用器具 光色 品番 適合環境
プール 浴槽 噴水・池 人工河川 海中公園
ラインタイプ ラインタイプの画像

昼白色

電球色

NNY24430
(昼白色)

NNY24431
(電球色)

サークルタイプ サークルタイプの画像

電球色

YYY86503
(電球色)

◯:最適、人が入る場所でも可
△ : 状況によっては使用可能
× : 使用不可

ラインタイプ

特長

水中照明器具のイメージ画像
水場の淵に沿って配置しやすいスリムなライン形状の水中照明器具です。
親水公園などの人が入る水場でも使用でき、幅広い設置環境に対応します。

商品詳細

ラインタイプ

昼白色
5000K

Ra72

NNY24430L
(25.7lm・1.9W・13.5lm/W)

受希望小売価格:
98,000円(税抜)

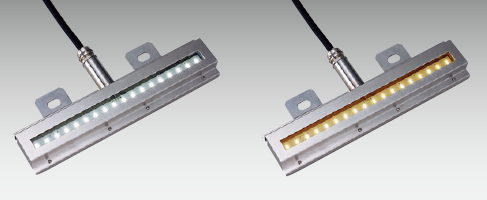

ラインタイプNNY24430の画像
ラインタイプNNY24431の分布図

電球色
3000K

Ra73

NNY24431L
(18lm・1.9W・9.4lm/W)

受希望小売価格:
98,000円(税抜)

ラインタイプNNY24431の画像
ラインタイプNNY24431の分布図
共通項目

水中型

【仕様】

  • LED内蔵・電源ボックス別売
  • 本体:ステンレス
  • 前面パネル:ガラス(透明)
  • 枠:ステンレス(梨地仕上)
  • 電圧:DC28V
  • キャブタイヤケーブル(2.0m㎡3心)10m付
  • 光源寿命40000時間(光束維持率70%)
  • 重3.1kg

【備考】

  • 専用電源ボックス:NNY28507(別売)
  • 水がないところでも使用できます。
  • 壁面・床面取付専用(埋め込み不可)

【注意事項】

  • 調光はできません。
  • 必ず専用電源ボックスと組み合わせてご使用ください。
  • 最大接続台数は30台です。
  • 真水専用です。(水深1mまで)海水や温泉等では使用できません。
  • LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。
  • 人が触れる恐れのある場所に設置する場合は柵などを設置し、直接器具が人に触れないように保護してください。
寸法図
ラインタイプの寸法図の画像

オプション

直付ライン型用電源ボックス
器具
直付ライン型用電源ボックスの画像
商品詳細

NNY28507L

受希望小売価格:
150,000円(税抜)

【仕様】

  • 入力電圧:AC100V
  • 出力電圧:DC28V
  • 消費電力:最大約85W
  • 重19.0kg

【備考】

  • 適合器具:NNY24430、NNY24431

【注意事項】

  • 水中には設置できません。
  • 最大接続台数は30台です。
寸法図
直付ライン型用電源ボックスの寸法図の画像

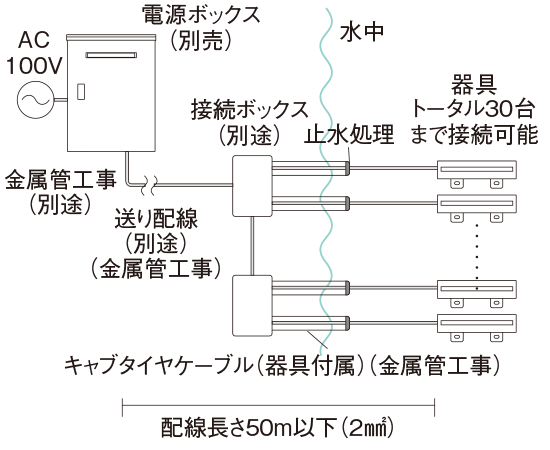

配線図例

配線図例の画像

サークルタイプ

特長

浅い水盤にもおさまるコンパクトフォルムの水中照明器具です。

SmartArchi
  • サークルタイプの画像
  • 浅い水盤にもおさまるコンパクトフォルムの水中照明器具です。

    水深の浅い水盤(深さ100mm程度)など、限られたスペースにもおさめやすいφ58mm、H80mmのコンパクト設計。上方照射はもちろん、横方向にも取り付けできます。

    サークルタイプの画像
  • 一般屋外環境でも使用可能

    水が涸れても使用できるよう、一般屋外環境にも対応できる仕様です。

    サークルタイプのイメージ図
  • 安全機能を搭載した電源ボックス

    人が入る恐れがある水場でも、電気的に安全に使用していただける仕様です。

    サークルタイプのイメージ図

スマートアーキについて >

商品詳細

サークルタイプSmart Arch
器具
  • サークルタイプ器具の画像
  • サークルタイプ器具広角タイプの画像

電球色
2800K

Ra76

YYY86503S
(23lm・1.2W・19.1lm/W)

◯希望小売価格:
89,000円(税抜)

共通項目

水中型

【仕様】

  • LED内蔵・電源ボックス別売
  • 本体:ステンレス
  • 前面パネル:ガラス(透明)
  • 電圧:DC3~4V
  • キャブタイヤケーブル(2.0m㎡3心)10m付
  • 光源寿命40000時間(光束維持率70%)
  • 重0.6kg

【備考】

  • 専用電源ボックス:YYY90159(別売)
  • 適合埋込ボックス:YYY90155(別売)
  • 壁直付・据置取付専用(器具単体での埋込み不可)
  • 水がない場所でも使用できます

【注意事項】

  • 調光はできません。
  • 専用電源ボックスをご使用ください。
  • 埋め込む場合は、適合埋込ボックスをご使用ください。
  • 最大接続台数は12台です。
  • 真水専用です。(水深30cmまで)海水や温泉等では使用できません。
  • 親水公園などの人が入る場所でご使用の際は、埋込ボックス(YYY90155)を使って施工していただくか、人が触れ たりつまずかないように柵などを設置し直接器具に人が触れないように保護してください。
  • LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。
寸法図
サークルタイプの寸法図の画像

オプション

水中埋込ボックスの商品画像

水中埋込ボックスの寸法図

水中埋込ボックス

別売

YYY90155S

◯希望小売価格:
26,000円(税抜)

【仕様】

●本体:ステンレス
●カバー:ステンレス
●重1.3kg

【備考】

●適合器具 YYY86503

水中照明用電源ボックスの商品画像

水中照明用電源ボックスの寸法図

水中照明用電源ボックス

別売防雨型

YYY90159 LE1S

◯希望小売価格:
230,000円(税抜)(100V)

【仕様】

●入力電圧:AC100V
●出力電圧:DC3.5~14V
●消費電力:最大約36W
●重19.0kg

【備考】

●適合器具 YYY86503

【注意事項】

  • 調光はできません。
  • 水中には設置できません。
  • 最大接続台数は12台です。

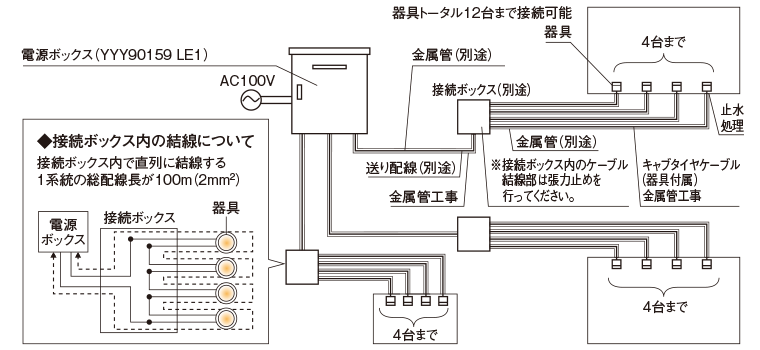

配線図例

配線図例の画像

【注意事項】

  • 親水公園などの人が入る場所でご使用の際は、埋込ボックス(YYY90155)を使って施工していただくか、人が触れたり、つまずかないように柵などを設置し、直接器具に触れないように保護してください。

関連商品

水中照明器具の使用に関しての留意点

安全に関するご注意

照明器具の寿命について

電気用品には絶縁物を使用する関係上、劣化に伴い約10年を寿命としています。
10年以上経過した照明器具について器具取り替えをお願いします。

下記の使用禁止場所や施工内容をお守りください。誤って使用されますと器具落下、感電、火災などの原因となります。
また、照明器具には個別の注意事項がありますので、承認図などでご確認ください。

水中照明器具の使用禁止場所

水中照明器具の使用禁止場所のイメージ画像

海水や温泉など
(真水専用)

水中照明器具の使用上のご注意

水中照明器具の使用禁止場所のイメージ画像

必ず真水でご使用ください。

噴水のLED水中照明器具設置例

噴水のLED水中照明器具設置例の画像

●狭照形の器具は、水柱を光のように美しく浮かび上げられます。

  • 必ず真水でご使用ください。

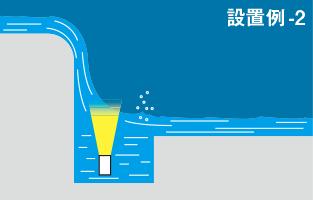

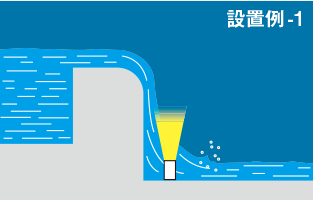

人工滝のLED水中照明器具設置例

設置例1イメージ画像
設置例2イメージ画像
設置例3イメージ画像

照明器具の保守・点検について

1年に1回は「安全チェックシート」に基づき自主点検してください。
3年に1回は工事店などの専門家による点検をお受けください。

[保守点検について(安全チェックシート)]をご活用ください。

ダウンロードはこちら >

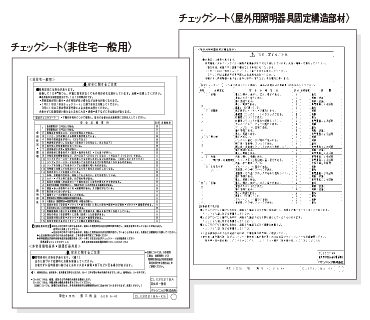

右図は[非住宅一般用・CLX2021BA]ですが、これ以外にも[非住宅特殊環境用]、[屋外用(高所取付等)]、[昇降装置用]なども準備しております。

※点検されないで長期間使い続けると稀に落下・感電・発煙・火災などに至る場合があります。

保守点検について(安全チェックシート)非住宅一般用・CLX2021BAの画像
