[EV・PHEV充電用] 屋外コンセント

電気自動車(EV・PHEV)充電設備「ELSEEV:エルシーヴ」

閉じる
[EV・PHEV充電用] 屋外コンセント プライベートエリア向け|壁面取付タイプ[EV・PHEV充電用] 屋外コンセント プライベートエリア向け|壁面取付タイプ

特長

操作性

充電ケーブルのプラグ※接続がしやすくなりました。

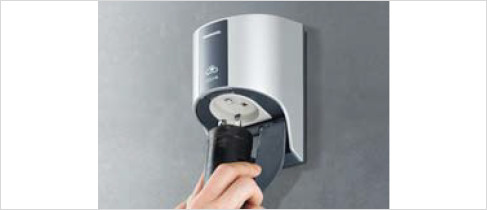

抜け止め・引掛タイプのように回転させなくても、挿入するだけでロックできます。

●片手だけでもプラグの抜き差しができるよう配慮しております。

※注)
専用の[EV・PHEV充電用]電源プラグ以外のプラグを使用する場合ロック機能は働きません。
  • 毎日のご使用を考慮し、90~120cmの高さに設置することをおすすめします。
  • 電源プラグはしっかりと奥まで差し込んでロックをしてください。 差し込み不十分な場合、焼損や火災の原因となります。
操作性

耐久性

プラグの抜き差しの耐久性は、毎日の充電に求められる性能をもっています。公共用途としては、コンセントの使用頻度によりますが定期的な取り替え(メンテナンス)が必要となります。

商品ラインアップ

種類 姿図 品番 品名 定格 希望小売価格
(税抜)
200V用
200V用
WK4322S ホワイトシルバー WK4322S 15A・20A兼用
接地屋外コンセント
(露出・埋込両用)
20A 250V AC 3,500円
WK4322Q シャンパンブロンズ WK4322Q
WK4322W ホワイト WK4322W
WK4322B ブラック WK4322B
100V用
100V用
WK4311S ホワイトシルバー WK4311S 接地屋外コンセント
(露出・埋込両用)
15A 125V AC 3,100円
WK4311Q シャンパンブロンズ WK4311Q
WK4311W ホワイト WK4311W
WK4311B ブラック WK4311B

寸法図

寸法図(寸法表示単位:mm)

防水保護等級:JIS C 0920 [IP44] 相当
(コンセントカバーが閉まっている状態、電源プラグ接続状態)

防水保護等級:JIS C 0920 [IP44] 相当(コンセントカバーが閉まっている状態、電源プラグ接続状態)

オプション

WK9805

配線スペーサ

WK9805

希望小売価格 1,000円(税抜)

φ2.6電線をご使用で、電線余長収納ができない場合には、別売の配線スペーサをご使用ください。

接続方法

プラグの接続方法

普段はコンセントカバーが閉まった状態です。

普段はコンセントカバーが閉まった状態です。

コンセントカバーを開く。

コンセントカバーを開く。

コンセントカバーを開いたまま(専用)電源プラグを挿入します。

コンセントカバーを開いたまま(専用)電源プラグを挿入します。

コンセントカバーを離すとプラグにロックがかかります。

コンセントカバーを離すとプラグにロックがかかります。

  • 電源プラグはしっかりと奥まで差し込んでロックをしてください。 差し込み不十分な場合、焼損や火災の原因となります。

EV充電用コンセント適用プラグについて

当社のEV充電用コンセントは、日本配線システム工業会規格JWDS-0033に準拠した電源プラグに対応しています。
EV・PHEVの充電には専用電源プラグをご使用ください。

EV充電用コンセント適用プラグについて
  •  [EV・PHEV充電用]電源プラグ以外のプラグを使用する場合、通電は可能ですがロック機能は働きません。
    また、次のプラグについては、使用できませんのでご注意ください。

200V・100Vのプラグ形状一覧図

  • 2017年発売のプリウスPHVを、車両に付属の充電ケーブルで充電する場合で、電源プラグを100V用にしたときは、通電は可能ですがロック機能は働きません。
    充電ケーブルのコントロールユニットは、コンセントや電源プラグへの負荷を軽減するためにフック等に引っ掛けて使用してください。

EV充電用コンセントのロック機構

電気自動車の充電ケーブルに求められる抜け防止機能としてコンセントカバーと(専用)電源プラグの突起部が引っかかりロックされる構造です。電源プラグをコンセントに差し込むだけで簡単に接続でき、操作性に優れています。

  • 電源プラグはしっかりと奥まで差し込んでロックをしてください。 差し込み不十分な場合、焼損や火災の原因となります。
EV充電用コンセントのロック機構

EV・PHEV充電屋外コンセント用露出ボックス

WK9801

1コ用

WK9801

希望小売価格 2,000円(税抜)

上面・下面ノックアウト Φ27.1
背面ノックアウト Φ34.0

WK9802

スイッチ併設用

WK9802

希望小売価格 3,500円(税抜)

上面・下面ノックアウト Φ27.1
背面ノックアウト Φ34.0×2
