この機能は、Panasonicの⾮常照明器具ファミリを配置している場合に利⽤が可能です。


【操作方法】

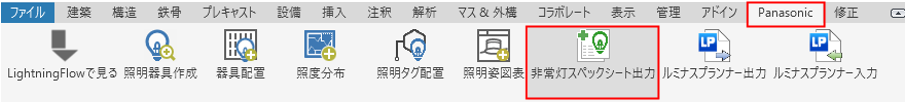

  1. プロジェクトを表⽰した状態で、「Panasonic」タブ内の「⾮常灯スペックシート出⼒」ボタンを押します。

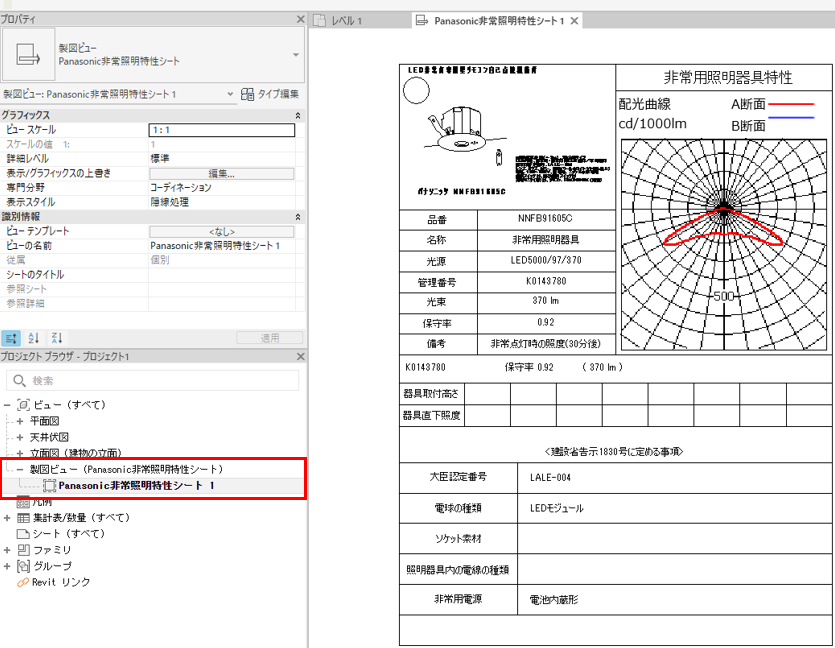

製図ビュー内に⾮常灯スペックシートが作成されます。


【画⾯説明】

スペックシートの内容に関する説明は次の通りです。

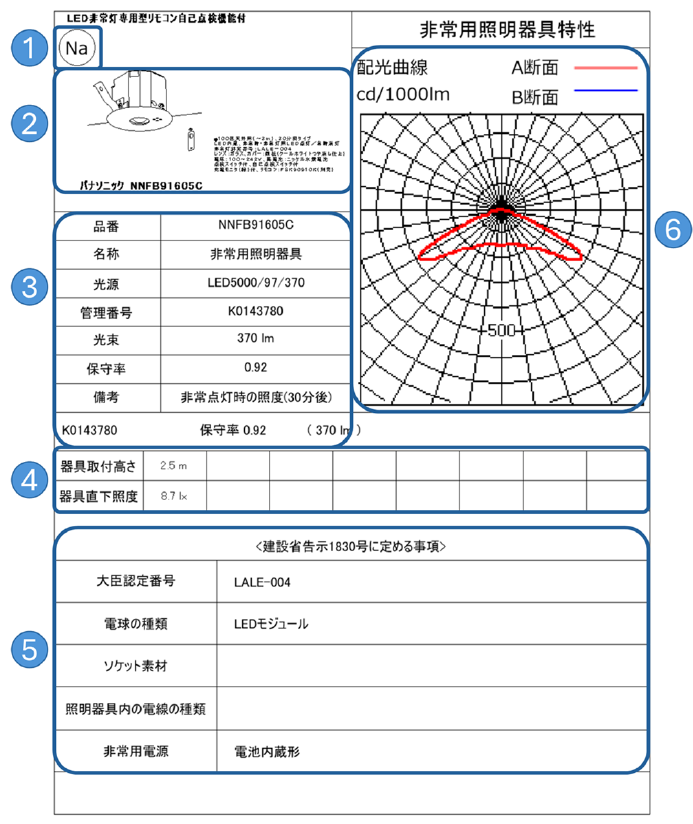

①

符号 [編集可能]

照明器具ファミリの"符号"タイプパラメータを参照しています。

②

姿図

器具の姿図を表⽰しています。

なお、照明器具の⼀部に姿図が配信されていないものがあり、その場合は姿図が表⽰されません。

③

照明器具のスペック (注)

器具の各種スペックを表⽰しています。

④

取り付け⾼さと直下照度 (注)

器具が取付られている⾼さを取得し、直下照度を計算して表⽰しています。

⑤

建設省告⽰1830号に定める事項 [編集可能]

Panasonic⾮常照明器具ファミリのタイプパラメータを参照しています。

各項⽬の参照先パラメータは以下の通りです。

    • ⼤⾂認定番号: 防⽕カテゴリ - 認定番号
    • 電球の種類: 防⽕カテゴリ - 電球の種類
    • ソケット素材: 防⽕カテゴリ - ソケット素材
    • 聡明器具内の電線の種類: 防⽕カテゴリ - 電線の種類
    • ⾮常⽤電源: 電気 - 照明カテゴリ - 防災⽤照明器具電源種別

⑥

配光図

器具の配光図を表⽰しています。


※(注)スペックシート上では編集できますが、プロジェクトやファミリ･インスタンスには反映されません。

ご注意ください。


【編集⽅法】

【画⾯説明】で[編集可能]の表記がある項⽬について、スペックシートの内容とタイプパラメータは相互に連携しており、

⼀⽅の値を変更すると⾃動的にもう⼀⽅にも反映されます。

相互に連携しているため、スペックシートから編集した場合でも⾮常照明器具のタイプパラメータに反映され、

再度出⼒した場合には編集済みの値が予め記⼊されたスペックシートが作成されます。

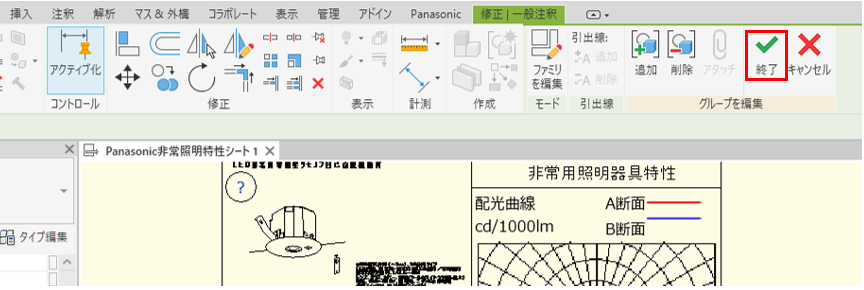

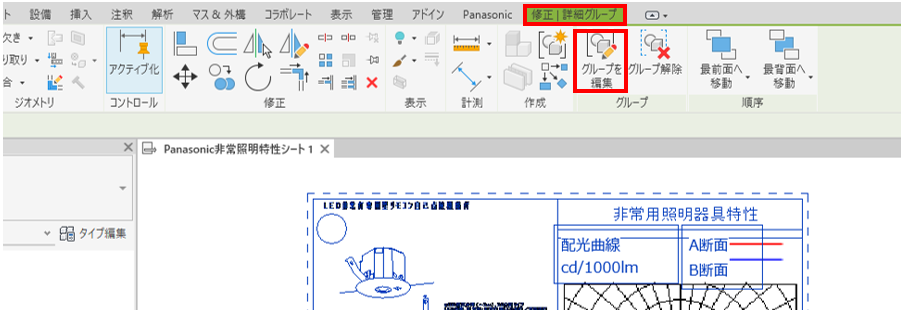

  1. 編集したいスペックシートを選択して、「編集」タブ内の「グループを編集」を選択します。

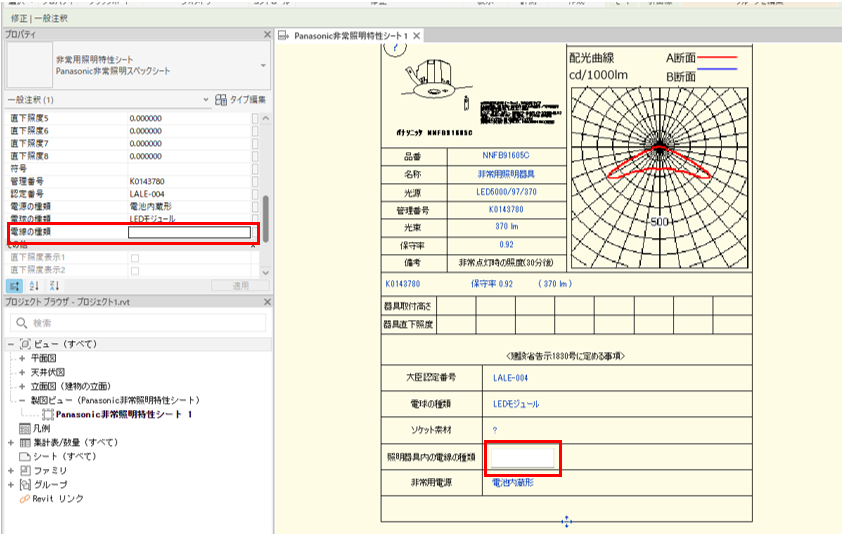

  1. スペックシート上のラベルもしくは左側のプロパティ画⾯より、パラメータを編集できます。


  1. 編集後、「終了」を押します。

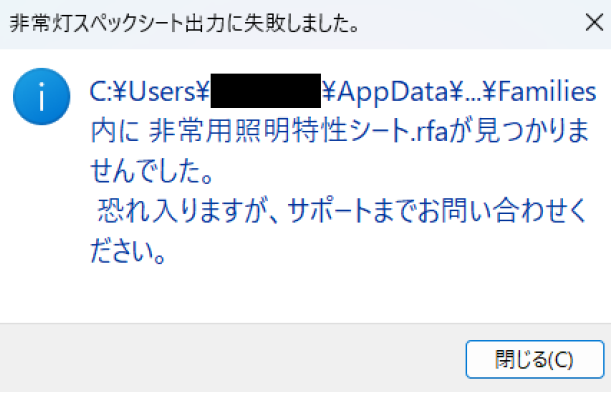

※下記のようなメッセージなどが表示された場合は、サポートまで(既知の問題を参照)お問い合わせください。


　お問い合わせの際には、以下のファイルが存在するかをご確認いただき、確認結果をご共有いただけますと幸いです。

　C:\Users\ユーザー名\AppData\Local\Programs\Panasonic\Revit\LuminousPlanner\Families\⾮常⽤照明特性シート.rfa
